円形ステップ式 NDフィルター

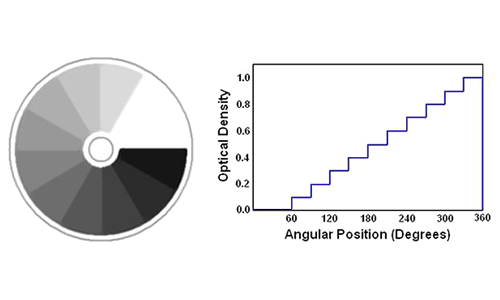

円形ステップ式 NDフィルターは、フィルター領域内で光量を離散的（ステップ式）に減衰させることができ、各離散領域の光学濃度は一定の値となります。
このタイプのフィルターは、自然光やレーザー分野で使用することができます。
仕様
| 基板 | BK7, fused silica |
|---|---|
| 外径 | 25 mm - 150 mm |
| 内径 | 7.5 mm、8.0 mm、8.3 mm |
| 外径の公差 | + 0 / - 0.15 mm |
| 内径の公差 | + 0.15 / - 0 mm |
| 厚さの公差 | ± 0.1 mm |
| 平行度 | 3 ’ |
| 光学濃度（OD）の標準偏差 | ± 5 % |
| 校正波長 | 550 nm |
| デザイン波長 | 380 nm - 2000 nm (BK7) 250 nm - 2500 nm (fused silica) |
ラインアップ
標準品
| 型番 | 外径（mm） | 内径（mm） | 光学濃度 | 基板 |
|---|---|---|---|---|
| CSNDE-B60C | 60 | 8.3 | E | B270 |
その他サイズ、光学密度、波長は特注対応します。
光学濃度タイプ
| A | 0.04 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |||||
| B | 0.04 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | |||||
| C | 0.04 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | |||||
| D | 0.04 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
| E | 0.04 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 |
| F | 0.04 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 |
