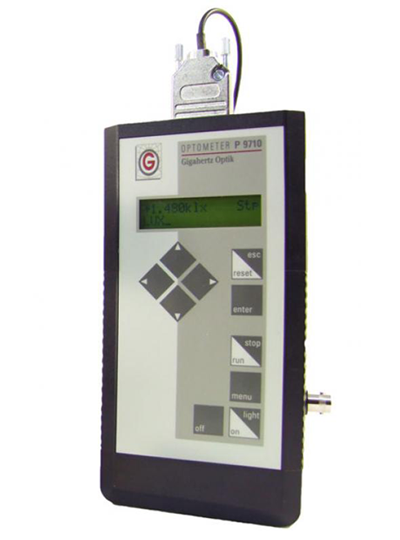

オプトメーター P-9710
（表示ディスプレイ）

P-9710-1–高品質の光測定のための多機能ライトメーター

P-9710-1 オプトメーターは、Gigahertz-Optik がモバイル用に設計した高品質のデバイスです。内蔵のシグナルアンプは、2 mA までのディテクタの電流を広いダイナミックレンジで増幅します。ノイズに相当する電流信号は、0.1 pA と低いです。このデバイスには、手動または自動で選択して信号レベルに合わせて調整できる８つのゲイン範囲があります。

可変積分時間

P-9710-1 オプトメーターの特徴的な特性の1つは、約 100 µs の範囲の入力アンプの短い積分時間です。これにより、平均化を伴う複数の測定により信号ノイズを低減できます。また、100 µs の積分時間により、他の多くの測定機能を実行できます。

• CW 測定モードで積分時間を調整可能
• ノイズ調整した CW 測定（peak-to-peak）
• ピーク値測定
• 短い光パルスのパルスエネルギー測定
• 線量測定
• 最大 12000 測定の高速データロガー

フォトメーター、ラジオメーター、UV メーター、レーザー強度メーター

オプトメーターとして使用するために、P-9710-1 は、測光および放射測定用に提供されているすべての検出器ヘッドと組み合わせることができます。接続するディテクタヘッドにより、測光または放射測定のサイズと測定範囲が決まります。Gigahertz-Optik は、さまざまな測定タスクに対応する幅広いディテクタヘッドを提供しています。オプトメーターの信号入力アンプは、さまざまな感度と光放射強度を持つ検出器にデバイスを調整するために、非常に広いダイナミックレンジを提供します。ディテクタの個々の校正データは、検出器側の専用データプラグに保存されます。

シンプルで安全なディテクタヘッド交換

校正データプラグ付きの検出器ヘッドを P-9710-1 オプトメータに取り付けると、そのキャリブレーションデータとデバイス設定が自動的に適用されます。これにより、測定ヘッドの交換から生じる可能性のある不適切な操作が基本的に排除されます。

リモート操作

P-9710-1 オプトメーターは、RS232 インターフェースを介して PC に接続できます。

光測定と光分析

P-9710-1 オプトメーターには 18 種類の測定モードがあり、使いやすいメニューを使用して簡単に選択できるため、多機能アプリケーションが可能になります。

P-9710-2 オプトメーター – パルスストレッチング法を 使用した短パルスの線量測定

P-9710-1 とは異なり、P-9710-2 オプトメーターには、８つのゲイン範囲すべてで 20 ms の標準時定数があります。したがって、1 ns よりも短い光パルスは 20 ms に引き伸ばされます。引き伸ばされたパルスのパルスエネルギーは、オプトメーターの 100 µs のサンプルレートで正確に測定できます。

P-9710-4 オプトメーター – 短い光パルスの同期測定のための多機能ライトメーター

オプトメータ P-9710-2 と同様に、P-9710-4 にも８つのゲインレベルすべてで 20ms の標準時定数があります。キーボードから手動で開始するほか、トリガ入力から線量測定をリモートで開始することもできます。

P-9710-4 は、リモート制御による測定のトリガのためのトリガ入力を提供します。

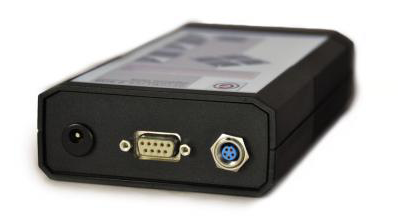

オプトメーター P-9710 は、電源、キャリブレーションデータプラグ付きの検出ヘッド、およびRS232 インターフェース（左から右）への接続を提供します。
