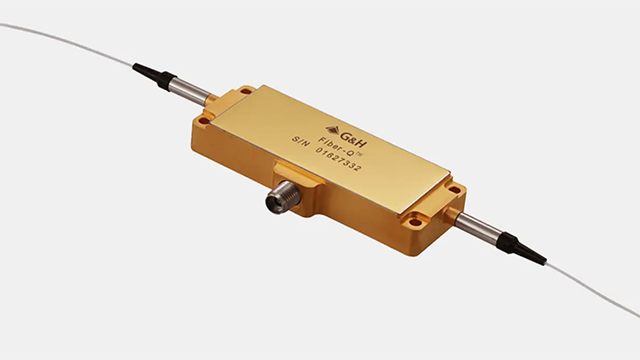

ファイバーカップル AOM Fiber-Q®
1550 nm｜10 ns｜200 MHz｜SM
型番：T-M200-0.1C2J-3-F2S
1550 nm で使用する密閉型ファイバー結合音響光学変調器。立ち上がり/立ち下がり時間 10 ns、動作周波数 200 MHz、SM ピグテール用。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈な密閉設計
- 安定した性能
- 低消費電力
用途
- ファイバーレーザー
- パルスピッカー
- 光センシング
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 1550 nm |
| Average optical power handling | Max: 1 W |
| Peak optical power handling | Max: 1 kW (Depending on pulse width) |
| Insertion loss | Max: 6.0 dB, Typical 5.0 dB |
| Polarization dependent loss | Max: 0.5 dB, Typical: 0.2 dB |
| Extinction ratio | Min: 50 dB |
| Return loss | Min: 40 dB |
| Rise/Fall Time | 10 ns |
| Frequency | 200 MHz |
|---|---|
| VSWR | Max: 1.5 : 1 |
| Input impedance | 50 Ω |
| RF power | Max: 2.5 W (Absolute maximum rating (Higher power will cause damage)) |
| Frequency shift | 200 MHz (Up-shift) |
| Fiber type | SMF-28 |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber termination | Bare fiber |
| SM/PM | SM |
