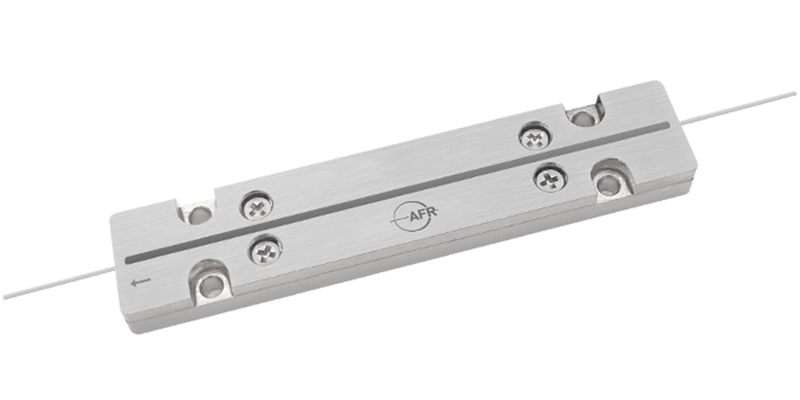

ハイパワー FBG
ClearCut HPCGシリーズ
高出力ファイバーレーザー用の低挿入損失のファイバーブラッググレーティングです。
ClearCut 設計と特殊な加工を特長としており、kWレベルのポンプパワーとシグナルパワーに対応します。また、カスタム仕様にも対応しています。
特長
- ハイパワー対応
- クリアカットグレーティングの設計
- 卓越した信頼性
- カスタマイズ可能
用途
- CWファイバーレーザー
- ハイパワーファイバーレーザー
- パルスファイバーレーザー
仕様
| 中心波長 | nm | 1018、1030、1064、1070、1080 |
|---|---|---|
| 中心波長の公差 | nm | 1 |
| 最大波長ミスマッチ（OC 相対 HR） | nm | 0.2 |
| ファイバータイプ | - | PM または non-PM |
| パッケージ外寸寸法（L x W x H） | mm | 60 x 12 x 5 |
| 冷却用 底板温度 | ℃ | ≤ 25 |
| 保存温度 | ℃ | - 40 ～ 85 |
| HR（高反射） / OC（出力カプラ） | 単位 | HR | HR | OC | OC |
|---|---|---|---|---|---|
| ピーク反射率 | % | ≥ 99.0 | (5.0-30.0) ± 2.0 | (5.0-30.0) ± 2.0 | (5.0-30.0) ± 2.0 |
| 95％での反射帯域幅 | nm | 1.5 ～ 4.0 | 1.5 ～ 4.0 | - | - |
| 50％での反射帯域幅 | nm | - | - | 0.2 ～ 2.0 | 0.2 ～ 2.0 |
| 反射帯域幅の公差 | nm | 0.1 ～ 0.4 | 0.1 ～ 0.4 | 0.1 ～ 0.2 | 0.1 ～ 0.2 |
| 最小サイドモード抑圧比 | dB | 20 | 20 | 10 | 10 |
| ファイバーコア、クラッド径 | µm | 10/125 | 14/250 | 20/400 | 25/400 |
| 最小コアシグナルパワー対応 | W | 300 | 1000 | 3000 | 3000 |
| 最小クラッドポンプパワー対応 | W | 450 | 1500 | 3000 | 3000 |
