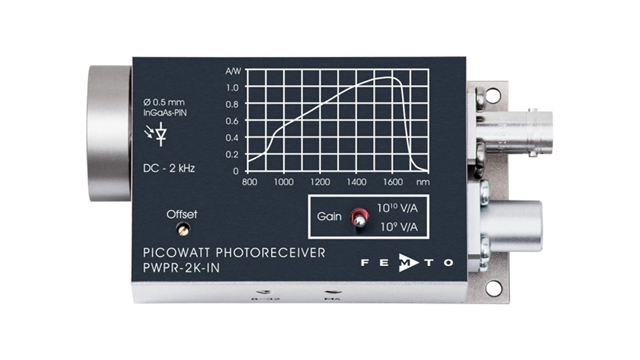

ピコワット フォトレシーバー
InGaAs｜固定ゲイン｜帯域 2 kHz｜900 ～ 1700 nm
PWPR-2K-IN-FST
微小光信号をDCから2kHzまで測定
DC ～ 2kHz までの比較的広い帯域幅により、正確な CW 測定に加えて、時間分解測定や変調測定も可能です。 特に、ロックインアンプとの組合せにより、外乱をほとんど受けない超高感度の測定システムが実現します。
オプティカルベンチ（フリースペース）と光ファイバーに対応

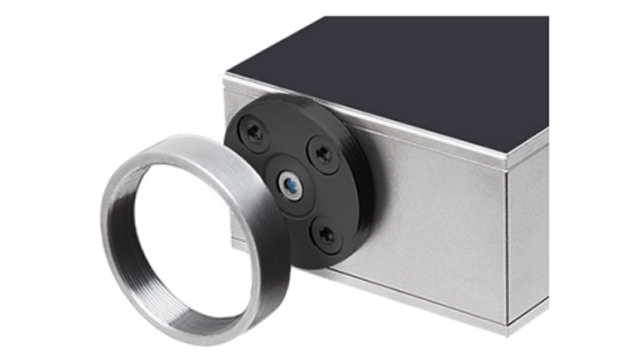

PWPR-2K-IN-FST は、1.035 インチ - 40 ねじ付きフランジが装備されたフリースペース入力 (FST) です。 レンズ、チューブ、ケージ システム、光学アダプターなど、さまざまなメーカーの光学標準アクセサリに幅広く対応しています。 入力フランジ部に、オプションのファイバー アダプター (PRA-FC および PRA-FSMA) を装着することで、簡単に光ファイバー入力に変換できます。
ディテクタ面積が比較的大きいため、フリースペースの応用でアライメントが容易になります。 また、オプションで用意されている光ファイバーアダプター PRA-FC および PRA-FSMA を使用することで、高い安定した結合効率を確保します。
PWPR-2K-IN-FST には、UNC 8-32 と M4 の両方のねじ穴があり、インチ規格とメートル規格の標準ポストに取り付けることができます。
特長
- 超低ノイズ：NEP ≤ 10 fW/√Hz
- 900 ～ 1700 nm の波長範囲をカバー
- 帯域幅：DC ～ 2 kHz
- トランスインピーダンスゲイン：109 V/A または 1010 V/A で切替え可
-
フリースペース入力：1.035" - 40 のネジ付き、
または 25 mm 径のネジなしフランジ -
オプションのねじ込み式アダプターにより、
光ファイバー入力（FC および FSMA）に容易に変更可能
応用
- 分光 および 反射・透過測定
- 時間分解光パルス・パワー測定
- 光源特性評価
- チョッパ変調を用いた高感度アプリケーション
- オシロスコープ、A/D コンバータ、ロックインアンプなどの光フロントエンド
仕様
| モデル | PWPR-2K-IN-FST |
|---|---|
| フォトダイオード | 0.5 mm ⌀ InGaAs-PIN |
| 波長レンジ | 900 ～ 1700 nm |
| バンド幅（-3 dB） | DC ～ 2 kHz |
| 立上り時間（10 – 90 %） | 165 µs |
| トランスインピーダンス （切り替え可能） |
1 × 109 V/A 1 × 1010 V/A |
|---|---|
| 最大変換ゲイン |
1.1 x 109 V/W (@ 1580 nm, gain 109 V/A) 1.1 x 1010 V/W (@ 1580 nm, gain 1010 V/A) |
| NEP | 10 fW/√Hz (@ 900 nm) |
| 出力電圧 | -3 ～ +10 V |
| 出力条件 | 高インピーダンス負荷（≥ 100 kΩ 終端） |
-
※出力電圧：最大 + 10 V 。
-
※オフセットはトリマポットにて調整可。出力短絡保護。
-
※標準的なポストを使用できるよう、M4 および 8-32 のネジを設置。
-
※電源入力は、±15 V 3ピンLEMOコネクター。電源入力用 LEMOコネクターを付属。別売り PS-15 パワーサプライを準備。
