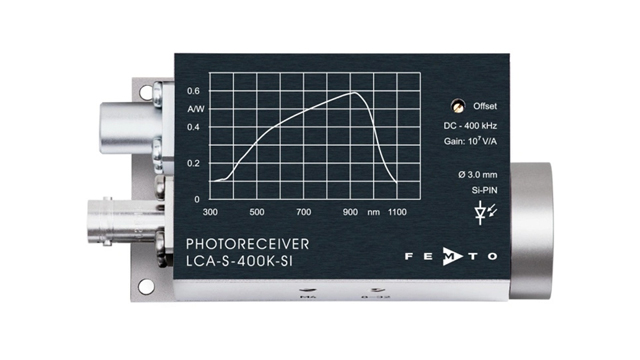

400kHz フォトレシーバー
Si-PIN｜固定ゲイン｜帯域 400 kHz｜320 ～ 1060 nm
LCA-S-400K-SI-FST
最先端のフォトダイオードと類を見ない FEMTO 社 LCA 電流アンプ技術のコンビネーションにより、注目すべき性能をもつフォトレシーバーの新たなファミリーを送り出しました。
LCA-S-400K-SI-FST は、波長域 400 ～ 10600nm をカバーする、大口径 Si フォトダイオードを備えています。
アンプのトランスインピーダンスは、107 V/A であり、最大 5.9 x 106 V/W の変換効率を実現しています。最小 NEP （Noise Equivalent Power) は、120 fW/√Hz です。
特長
- Si PIN フォトダイオード
- 波長レンジ：320 ～ 1060 nm
- バンド幅：DC ～ 400 kHz
- 最大変換ゲイン：～ 107 V/W
- NEP：120 fW/√Hz
応用
- 分光計測
- 汎用光電測定
-
オシロスコープ、A/Dコンバータ、
ロックインアンプ用フロントエンド
仕様
| モデル | LCA-S-400K-SI-FST |
|---|---|
| フォトダイオード | 3.0 mm Ø |
| 波長レンジ | 320 - 1060 nm |
| バンド幅（-3 dB） | DC ～ 400 kHz |
| 立上り時間（10 – 90 %） | 900 ns |
| トランスインピーダンス | 1 × 107 V/A |
|---|---|
| 変換ゲイン | 5.9 × 106 V/W |
| NEP | 120 fW/√Hz |
| 出力電圧 | -3 ～ +10 V |
| 出力条件 | 高インピーダンス負荷（≥ 100 kΩ 終端） |
-
※出力電圧：最大 + 10 V 。
-
※オフセットはトリマポットにて調整可。
-
※標準的なポストを使用できるよう、M4 および 8-32 のネジを設置。
-
※電源入力は、±15 V 3ピンLEMOコネクター。電源入力用 LEMOコネクターを付属。別売り PS-15 パワーサプライを準備。
