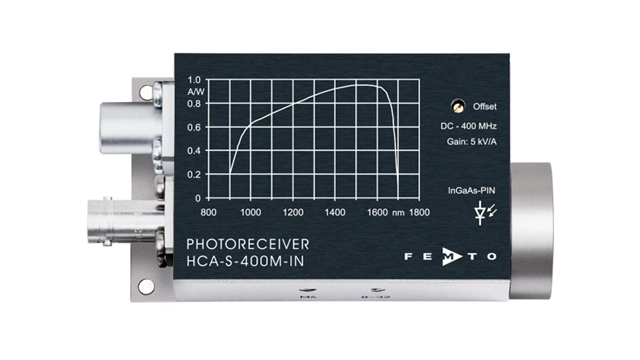

400MHz フォトレシーバー
InGaAs｜固定ゲイン｜帯域 400 MHz｜900 ～ 1700 nm
HCA-S-400M-IN-FST / HCA-S-400M-IN-FC
広帯域で高感度
HCA-S-400M-IN フォトレシーバーは、高速フォトダイオードと、実績のある優れた FEMTO HCA 電流アンプ技術を組み合わせています。 900 ～ 1700 nm のスペクトル範囲をカバーする、InGaAs フォトダイオードを備えています。 アンプのトランスインピーダンスは 5 x 103 V/A で、1550 nm で最大変換ゲインが 4.8 x 103 V/W になります。 洗練された DC 結合多段アンプ設計により、DC から最大帯域幅 400 MHz までの測定が可能で、最小立ち上がり時間は 1 ns です。 低ノイズ設計のため、マイクロワット範囲の光パワーを持つ信号をさらに平均化することなく検出できます。 自由空間または光ファイバー入力を備えたさまざまなモデルが用意されています。
光学ベンチ (自由空間) および光ファイバーと互換性があります。自由空間入力 (FST) は、ねじ込み式カプラリングを備えた 1.035″-40 ねじ付きフランジとして設計されています。 これにより、レンズ、チューブ、ケージ システム、光学アダプターなど、さまざまなメーカーの光学アクセサリーとの幅広い互換性が実現します。
自由空間入力は、PRA シリーズのファイバー アダプターをねじ込むだけで、簡単にファイバー接続 (FC、FSMA) に変換できます。
比較的大きな面積の検出器により、自由空間アプリケーションでの光学フォーカスが容易になり、オプションで利用可能な光ファイバー アダプターを使用するときに、高い安定した結合度が保証されます。 検出器面積が ⌀ 0.4 mm 未満のモデルの場合、結合損失や不安定性が発生する可能性があるため、ファイバー アダプターの使用は限られた範囲でのみ推奨されます。 高精度光ファイバー測定に重点を置く場合は、固定光ファイバー入力を備えた FC モデルを使用すると、通常、最良の結果が得られます。
フリースペース入力を備えたすべての HCA-S フォトレシーバーには UNC 8-32 および M4 ネジ穴が装備されているため、標準ロッドホルダーの光学システムに便利かつ安定して統合できます。 オプションで利用可能なアダプタープレート PRA-PAP により、さらに取り付けオプションが広がります。
特長
- InGaAs PIN フォトダイオード
- 波長レンジ：900 ～ 1700 nm
- バンド幅：DC ～ 400 MHz
- 立上り時間：1 ns
- 最大変換ゲイン：4.8 x 103 V/W
- フリースペース入力とファイバー入力から選択
応用
- 分光
- 高速パルスおよび過渡測定
- 光トリガー
- デジタル光ファイバーシステムのテスト
- オシロスコープ、 A/D コンバーター、UHF ロックインアンプ用の光フロントエンド
仕様
| モデル |
HCA-S-400M-IN-FST（フリースペース） HCA-S-400M-IN-FC（FCコネクター） |
|---|---|
| フォトダイオード |
300 µm ⌀ InGaAs-PIN（FST モデル） 内蔵ボールレンズ （FCモデル） |
| 波長レンジ | 900 - 1700 nm |
| バンド幅（-3 dB） | DC - 400 MHz |
| 立上り時間（10 – 90 %） | 1.0 ns |
| トランスインピーダンス | 5 × 103 V/A |
|---|---|
| 最大変換ゲイン | 4.8 × 103 V/W |
| NEP | 24 pW/√Hz (@ 800 nm) |
| 出力電圧 | ± 1.0 V |
| 出力条件 | 50 Ω 終端 |
-
※出力電圧：±1.2 V (リニア増幅範囲 @ 50 Ω load)。オフセットはトリマポットにて調整可。出力短絡保護。
-
※標準的なポストを使用できるよう、M4 および 8-32 のネジを設置。
-
※電源入力は、±15 V 3ピンLEMOコネクター。電源入力用 LEMOコネクターを付属。別売り PS-15 パワーサプライを準備。
