100MHz / 200MHz 可変ゲインフォトレシーバー
OE-300シリーズ
ドイツ FEMTO 社より、 広帯域 フォトレシーバーがリリースされました。
高品質のフォトダイオードとる高性能トランスインピダンスアンプの組合せにより、類を見ない、低ノイズフォトレシーバーが出来上がりました。
広面積のディテクタは光学アライメントを容易にし、また SI モデルと光ファイバーアダプタの組合せで、高いカップリング効率を実現できます。
102 から 108 のゲイン切換えにより、nWから10mW までの広いダイナミックレンジでのパワーレベルで、高精度で信頼性の高い測定を可能にしています。
特長
- 可変（切換）トランスインピダンス（ゲイン ） 102 ～ 108 V/A
- 200 MHzまでの広帯域
- Si / InGaAs 素子により、 320 nm ～ 1700 nm をカバー
- 10 mW までの、高入力ダイナミックレンジ
- 最大 3mm径 の広面積 光ディテクタサイズ
- 最小 88 fW/√Hz の低ノイズ
- 広帯域ノイズ低減のための、切換式 ローパスフィルター

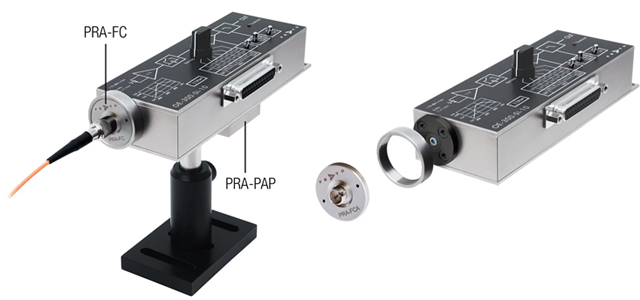

- ファイバー入力 / フリースペース入力を選択可
- フリースペース入力部には、多くの光学アクセサリーと互換性の高い1.035"-40 ネジを備付
- マニュアル / リモート コントロール
応用
- MHz 帯での低ノイズフォトレシーバー （光-電気 変換）
- 時間分解 光パルス、光パワー測定
- レーザー輝度ノイズ測定（RIN)
- オシロスコープ、 スペクトルアナライザ、 A/D コンバータ、 RF ロックインアンプの光入力フロントエンドとして
仕様・データシート
| Modell | OE-300-SI-10 | OE-300-SI-30 | OE-300-IN-01 | OE-300-IN-03 |
|---|---|---|---|---|
| Detector Type | Si-PIN | Si-PIN | InGaAs-PIN | InGaAs-PIN |
| Detector size [mm] | 1.0 x 1.0 | ⌀ 3.0 | ⌀ 0.08 | ⌀ 0.3 |
| Spectral Range [nm] | 400 - 1000 | 320 - 1000 | 900 - 1700 | 800 - 1700 |
| Input | Free space (fiber adapters available) |
Free space (fiber adapters available) |
FC fiber | Free space |
| NEP (Dependent on Gain Setting) [/√Hz] | 140 fW - 377 pW | 154 fW - 340 pW | 88 fW - 217 pW | 93 fW - 219 pW |
| View and Download Datasheet |
The Following Characteristics Are Valid For All Models:
Performance Range：Low Noise
| Gain Setting [V/A] (Transimpedance) |
102 | 103 | 104 | 105 | 106 | 107 |
|---|---|---|---|---|---|---|
| Bandwidth (-3 dB) [MHz] |
200 (100) ※ |
80 (60) ※ |
14 | 3.5 | 1.8 | 0.22 |
| Rise Time (10%-90%) |
1.83ns (3.5ns) ※ |
4.4ns (5.8ns) ※ |
25ns | 0.1µs | 0.2µs | 1.6µs |
Performance Range：High Speed
| Gain Setting [V/A] (Transimpedance) |
103 | 104 | 105 | 106 | 107 | 108 |
|---|---|---|---|---|---|---|
| Bandwidth (-3 dB) [MHz] |
175 (100) ※ |
80 (60) ※ |
14 | 3.5 | 1.8 | 0.22 |
| Rise Time (10%-90%) |
20ns (3.5ns) ※ |
4.4ns (5.8ns) ※ |
25ns | 0.1µs | 0.2µs | 1.6µs |
| Gain Accuracy | ±1 % (transimpedance) |
|---|---|
| Low Pass Filter | switchable to 1 MHz and 10 MHz |
| Output Performance | ±1 V (@ 50 Ω load), for linear amplification |
| Power Supply | ± 15 V, + 150 mA/- 100 mA typ., ± 200 mA recommended |
| Control Interface | 5 opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input |
| Case | 170 x 60 x 45 mm (L x B x H), Weight 320 g (0.74 lb.) |
-
※model OE-300-SI-30
| Offset adjustable by trimpot or external control voltage. LED overload indication. Output short-circuit protected. Power supply via 3-pin Lemo® socket. A mating connector is provided with the device. Optional power supply PS-15 available. For further information please view the datasheet or contact FEMTO. |
-
※製品仕様は改良などにより、予告なしに変更となる場合あります。
