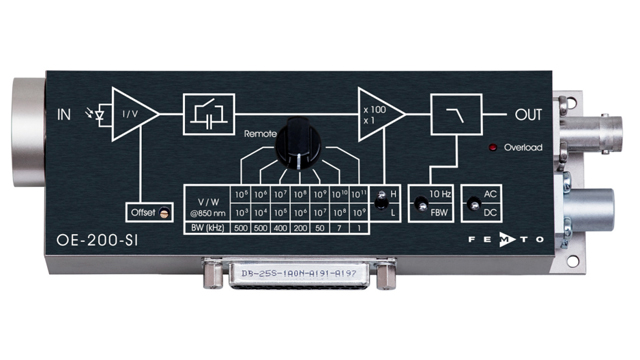

可変ゲインフォトレシーバー ・高速光パワーメーター
OE-200シリーズ
広い波長感度と多様性
可変ゲインフォトレシーバー OE-200 シリーズは、高速で詳細な微小光信号測定を要求する様々な応用のためにデザインされました。
Si 及び InGaAs フォトダイオードと、低ノイズトランスインピーダンスアンプの組合せにより、190nm〜1700nm の波長帯をカバーしています。組み込まれたアンプは、103 から 1011 V/W のゲイン切換を持ち、計算上 100fW から2mWまでの光入力に対応した広いダイナミックレンジでの測定を可能にします。この高い感度は、10fW/√Hz もの最小ノイズ等価パワー（NEP) を達成した低ノイズデザインにより実現されています。その他、入力フィルター切換、オフセット調整、ローカル/リモート制御などの機能により、クラス最高の多様性を提供しています。
高速測定のための広帯域性
高感度に加えて、OE-200シリーズは、高速応答性も提供します。最大 500kHzの帯域幅により、信号立上り時間 700nsまでの時間分解測定に最適です。プロセス制御、自動測定システム、高速光電ループ制御などは、OE-200によって実現される高速光センシングの利益を得る数多くの応用のごく一部です。
ファイバー入力用 校正済み高速光パワーメーター
高精度で低ドリフトのOE-200は、最大ゲイン設定においても、再現性の良い矛盾のない測定を担保しています。ファイバー入力の全モデルは、信頼性のある正確な測定のため、校正後出荷しています。それにより、OE-200は最大 500kHzの帯域と最大 100dBのダイナミックレンジを持つ、高精度・高速パワーメーターとして使用できます。
特長
- 変換ゲイン切換：1×103 ～ 1×1011 V/W
- 動作レンジ：fW ～ mW
- 波長帯域：190 nm ～ 1700 nm
- NEP：10 fW/√Hz 最小
- 動作帯域：500 kHz 最大
- 立上り時間：700 ns 最小
- ファイバー入力 または フリースペース入力
- ファイバー入力モデルは校正済み
- ローカル / リモートコントロール
応用
- あらゆる用途のラボ用フォトレシーバー
- ファイバーアライメントシステム
- 高速光パワーモニタリング
- レーザーダイオード - 光ファイバーカップリング試験
- 10デカード以上の線形性測定
- 光通信システムでの校正
- 時間分解パルス・パワー測定
- 産業用制御システム、アライメントシステム
仕様・データシート
| モデル | OE-200-SI-FST OE-200-SI-FC |
OE-200-UV-FST OE-200-UV-FC |
OE-200-IN1-FST OE-200-IN1-FC |
OE-200-IN2-FST OE-200-IN2-FC |
|---|---|---|---|---|
| ディテクタタイプ | Si PIN | Si PIN | InGaAs PIN | InGaAs PIN |
| ディテクタサイズ [mm] | ⌀ 1.2 | 1.1 x 1.1 | ⌀ 0.3 (FC: ⌀ 0.08) |
⌀ 0.3 (FC: ⌀ 0.08) |
| 波長レンジ [nm] | 320 - 1060 | 190 - 1000 | 900 - 1700 | 900 - 1700 |
| 校正波長 [nm] | 850 | 850 | 1310 | 1550 |
| NEP (ゲイン設定に依存) [/√Hz] |
8 fW - 33 pW | 17 fW - 60 pW | 7 fW - 22 pW | 6 fW - 22 pW |
| パワーレンジ | ca. 100 fW - 2 mW | ca. 200 fW - 2 mW | ca. 100 fW - 2 mW | ca. 100 fW - 2 mW |
| データシート |
全モデル共通特性
性能レンジ：Low Noise
| 変換ゲイン [V/W] |
103 | 104 | 105 | 106 | 107 | 108 | 109 |
|---|---|---|---|---|---|---|---|
| バンド幅 (-3 dB) [kHz] |
500 | 500 | 400 | 200 | 50 | 7 | 1.1 |
| 立上り時間 (10%-90%) |
700ns | 700ns | 900ns | 1.8µs | 7µs | 50µs | 300µs |
性能レンジ：High Speed
| 変換ゲイン [V/W] |
105 | 106 | 107 | 108 | 109 | 1010 | 1011 |
|---|---|---|---|---|---|---|---|
| バンド幅 (-3 dB) [kHz] |
500 | 500 | 400 | 200 | 50 | 7 | 1.1 |
| 立上り時間 (10%-90%) |
700ns | 700ns | 900ns | 1.8µs | 7µs | 50µs | 300µs |
| 性能精度 | ±1% 電気的特性、±5% 光電特性 - ファイバー入力モデル、±15% 光電特性 - フリースペース入力モデル 校正は全ファイバー入力モデル |
|---|---|
| ローパスフィルター | 10Hzへ切換可 |
| 出力性能 | ±10 V (@ ≥100 kΩ load) |
| 電源入力 | ± 15 V, + 150 mA/- 100 mA typ., ± 200 mA 推奨 |
| コントロールインターフェース | 5 光アイソレートデジタル入力、TTL/CMOSコンパチ、アナログオフセット制御電圧 |
| ケース | 170 x 60 x 45 mm (L×W×H), Weight 320 g (0.74 lb.) |
| オフセット電圧はトリマポット または 外部制御電圧にて可変。LED オーバーロード表示。出力短絡保護。 3 ピン LEMOコネクタ 電源入力。電源入力用コネクタ付属。PS-15 パワーサプライ別売り。 その他詳細情報はデータシートを参照、もしくは、(株)オプトサイエンスにお問合せください。 |
-
※製品仕様は改良などにより、予告なしに変更となる場合あります。
