GHz フォトレシーバー
固定ゲイン｜最大 2 GHz

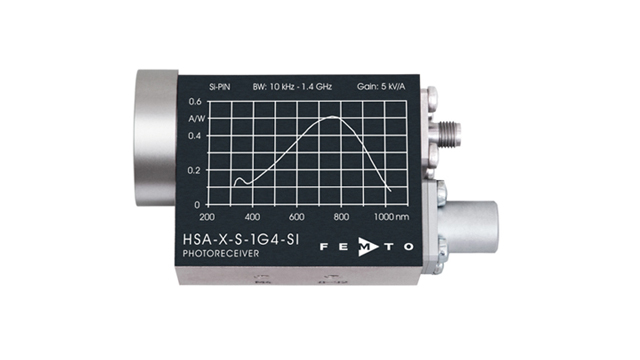

HSPR-X / HSA-X-S シリーズ
GHz テクノロジー
HSPR-X および HSA-X-S シリーズは、Si-PIN または InGaAs-PIN フォトダイオードとGHzアンプを組み合わせた固定ゲイン型フォトレシーバーです。 最大 2 GHz の広帯域に対応し、サブナノ秒の高速光パルスや高周波光変調信号の検出に適しています。
特長
- Si-PIN / InGaAs-PIN フォトダイオードを搭載
- 波長レンジ：320 nm ～ 1700 nm
- バンド幅：10 kHz ～ 2 GHz
- 最大変換ゲイン：4.75×103 V/W
- 最小 NEP： 11 pW/√Hz
主な応用
- 高速光パルス・サブナノ秒過渡応答測定
- GHz 帯域の光変調信号測定
- 高速レーザー同期・光トリガー検出
- 高速オシロスコープ / A-Dコンバーター向け O/Eコンバーター
- 高速分光・時間応答測定
仕様・データシート
| モデル | HSA-X-S-1G4-SI-FST HSA-X-S-1G4-SI-FC |
HSPR-X-I-1G4-SI-FST HSPR-X-I-1G4-SI-FC |
HSA-X-S-2G-IN-FST HSA-X-S-2G-IN-FC |
HSPR-X-I-2G-IN-FST HSPR-X-I-2G-IN-FC |
|---|---|---|---|---|
| 出力極性 | 非反転 | 反転 | 非反転 | 反転 |
| フォトダイオード | ⌀ 0.4mm Si PIN | ⌀ 0.4mm Si PIN | ⌀ 0.1mm InGaAs PIN | ⌀ 0.1mm InGaAs PIN |
| 波長レンジ | 320 ～ 1000nm | 320 ～ 1000nm | 900 ～ 1700nm | 900 ～ 1700nm |
| バンド幅 (-3dB) | 10kHz ～ 1.4GHz | 10kHz ～ 1.4GHz | 10kHz ～ 2GHz | 10kHz ～ 2GHz |
| 立上り/立下り時間（10%～90%） | 250ps | 250ps | 180ps | 180ps |
| トランスインピダンス | 5 x 103 V/A | 5 x 103 V/A（反転） |
5 x 103 V/A | 5 x 103 V/A（反転） |
| 最大変換ゲイン | 2.55 x 103 V/W (@760nm) |
2.55 x 103 V/W (@760nm) |
4.75 x 103 V/W (@1550nm) |
4.75 x 103 V/W (@1550nm) |
| 最小NEP (@100MHz) | 32 pW/√Hz (@760nm) |
19 pW/√Hz (@760nm) |
16 pW/√Hz (@1550nm) |
11 pW/√Hz (@1550nm) |
| 出力 VSWR | 2.5 ： 1 | 1.4 ： 1 | 2.5 ： 1 | 1.4 ： 1 |
| 出力電圧範囲 | 1.9 Vpp （50Ω負荷時） |
2.0 Vpp （50Ω負荷時） |
1.9 Vpp （50Ω負荷時） |
2.0 Vpp （50Ω負荷時） |
| 出力ノイズ | 3.6 mV RMS | 2.5 mV RMS | 3.6 mV RMS | 2.5 mV RMS |
| データシート |
-
※出力電圧：最大 2.0 Vpp (@ 50 Ω 負荷)。DCモニタ出力はオプション。出力短絡保護。
-
※標準的なポストを使用できるよう、M4 および 8-32 のネジを設置。
-
※+15 V 3ピンLEMOコネクター電源入力。電源入力用コネクター付属。PS-15パワーサプライ別売り。
