  4. 固定ゲイン 最大帯域 500MHz 高速差動型フォトレシーバー HBPRシリーズ

固定ゲイン 最大帯域 500MHz
高速差動型フォトレシーバー
HBPRシリーズ

DCから最大500MHzで差分微小光信号を検出

HBPR シリーズは、2系統の光入力差分を高速に検出する差動型フォトレシーバーです。 2系統の光入力差を利用することで、レーザー強度揺らぎなどの共通ノイズ成分を低減しながら、微小な差動光信号を高速かつ高感度に検出できます。 DC～最大500 MHzの広帯域幅に対応し、高速光パルス測定、干渉計測、バランス検出用途などに適しています。

2つの入力信号の正確な差を取ることにより、使用するレーザー光源の強度ノイズなどのコモンモードノイズが抑制されます。 これにより、ノイズに埋もれてしまいがちな信号測定系から微小な光信号を抽出できます。 フォトレシーバー HBPRシリーズは、2つの逆並列接続（フォトダイオード電流を相殺する向きに接続）されたフォトダイオードとそれに続く低ノイズ電流アンプの組み合わせで構成されています。 慎重に特性をそろえたフォトダイオードペアにより、可能な限り最高のコモンモード除去比（CMRR）を実現します。 低入力ノイズ（NEP）と優れたコモンモード除去比により、MHz帯域で高感度の信号検出を可能にし、量子状態トモグラフィのように、高繰り返し周波数で、信号が急激に変化する場合でも、レーザーパルスを正確に検出することができます。

切り替え可能な帯域幅制限（ローパスフィルター）、個別の高速モニター出力、調整可能なオフセット、切り替え可能なAC / DC結合などの追加機能により、HBPRシリーズは最も汎用性に富む差動型フォトレシーバーの1つとなっています。

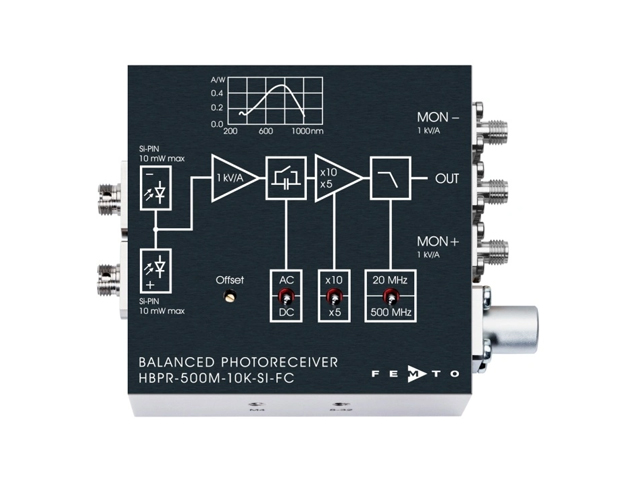

高速差動型フォトレシーバーHBPRシリーズ

特長

  • 最大帯域 500 MHz
  • 高CMRR（同相信号除去比） 最大 50 dB
  • 最小 NEP 3.7 pW/√Hz の低ノイズ性能
  • Si / InGaAs モデルをラインアップ
    （320 ～ 1700 nm）
  • 最大 60,000 V/A、2段階切替式変換ゲイン
  • 広帯域ノイズ低減用 20 MHz ローパスフィルタ
  • AC/DCカップリング切替
  • 10 MHz帯域 DCモニタ出力
  • 自由空間入力 / ファイバー結合入力モデルを用意
  • 1.035"-40 自由空間入力
    （各種標準光学システムに対応）

応用

  • 光分光
  • コヒーレントヘテロダイン検出
  • 光量子状態のホモダイン検出
  • 光コヒーレンストモグラフィ（OCT）
  • 干渉測定
  • 光遅延測定
  • オシロスコープ、スペクトラムアナライザ、A/Dコンバータ、ロックインアンプ用差動光フロントエンド

仕様 ・ データシート

320～1000 nmの波長範囲のモデル

モデル HBPR-100M-60K-SI-FST
HBPR-100M-60K-SI-FC 		HBPR-200M-30K-SI-FST
HBPR-200M-30K-SI-FC 		HBPR-500M-10K-SI-FST
HBPR-500M-10K-SI-FC
Si-PIN photo diode 0.8 mm ⌀ 0.8 mm ⌀ 0.4 mm ⌀,
FC version with ball lens
波長レンジ 320 - 1000 nm 320 - 1000 nm 320 - 1000 nm
バンド幅（-3 dB） DC - 100 MHz DC - 200 MHz DC - 500 MHz
トランスインピダンスゲイン（switchable） 2.0 x 104 V/A
6.0 x 104 V/A 		1.0 x 104 V/A
3.0 x 104 V/A 		5.0 x 103 V/A
10.0 x 103 V/A
最大変換ゲイン（switchable） 10.8 x 103 V/W typ.
32.4 x 103 V/W typ.
（@ 850 nm） 		5.4 x 103 V/W typ.
16.2 x 103 V/W typ. 		2.55 x 103 V/W typ.
5.1 x 103 V/W typ.
（@ 760 nm）
最小 NEP ≤ 6.5 pW/√Hz（@850 nm） ≤ 7.8 pW/√Hz（@850 nm） ≤ 12 pW/√Hz（@760 nm）
NEP（@ 20 MHz） ≤ 7.4 pW/√Hz（@850 nm） ≤ 8.8 pW/√Hz（@850 nm） ≤ 13 pW/√Hz（@760 nm）
Common mode rejection（typ.） 50 dB 45 dB 40 dB
データシート（FST version）
データシート（FC Version）

800～1700 nmの波長範囲のモデル

モデル HBPR-100M-60K-IN-FST
HBPR-100M-60K-IN-FC 		HBPR-200M-30K-IN-FST
HBPR-200M-30K-IN-FC 		HBPR-450M-10K-IN-FST
HBPR-500M-10K-IN-FC
InGaAs-PIN photo diode 0.3 mm ⌀（FST model）
80 µm ⌀, ball lens（FC model） 		0.3 mm ⌀（FST model）
80 µm ⌀, ball lens（FC model） 		0.3 mm ⌀（FST model）
80 µm ⌀, ball lens（FC model）
波長レンジ 800 - 1700 nm（FST model）
900 - 1700 nm（FC model） 		800 - 1700 nm（FST model）
900 - 1700 nm（FC model） 		800 - 1700 nm（FST model）
900 - 1700 nm（FC model）
バンド幅（-3 dB） DC - 100 MHz DC - 200 MHz DC - 450 MHz（FST）
DC - 500 MHz（FC）
トランスインピダンスゲイン（switchable） 2.0 x 104 V/A
6.0 x 104 V/A 		1.0 x 104 V/A
3.0 x 104 V/A 		5.0 x 103 V/A
1.0 x 104 V/A
最大変換ゲイン @ 1550 nm（switchable） 19 x 103 V/W typ.
57 x 103 V/W typ. 		9.5 x 103 V/W typ.
28.5 x 103 V/W typ. 		4.75 x 103 V/W typ.
9.5 x 103 V/W typ.
最小 NEP（@ 1550 nm） ≤ 3.7 pW/√Hz ≤ 4.4 pW/√Hz（FST）
≤ 4.1 pW/√Hz（FC） 		≤ 6.5 pW/√Hz（FST）
≤ 6.7 pW/√Hz（FC）
NEP（@ 20 MHz, 1550 nm） ≤ 4.3 pW/√Hz（FST）
≤ 4.0 pW/√Hz（FC） 		≤ 4.9 pW/√Hz（FST）
≤ 4.4 pW/√Hz（FC） 		≤ 6.9 pW/√Hz
Common mode rejection（typ.） 50 dB（FST）
55 dB（FC） 		45 dB（FST）
50 dB（FC） 		35 dB（FST）
45 dB（FC）
データシート（FST version）
データシート（FC version）

共通仕様

最大コモンモードパワー 10 mW / 各フォトダイオードにつき
ローパスフィルタ— バンド幅を 20 MHz に切換え可
ハイパスフィルター
（ACカップリング） 		DCカップリング を ACカップリング* に切換え可
* カットオフ: 10 Hz
信号出力 ±1.0 V @50 Ω 負荷（線形増幅 及び 低高調波歪み）
最大 ±2.0 V @50 Ω 負荷
モニター出力 トランスインピーダンスゲイン：1000 V/A,
バンド幅：DC ～ 10 MHz,
出力電圧：0 ～ +10 V (@ ≥100 kΩ load)
電源入力 ±15 V (±14.5 V … ±16.5 V), –90 / +120 mA typ.
ケース 80 x 80 x 30.5 mm (L x B x H), weight 350 g (0.77 lbs)
  • ※
    オフセットは、ポテンショメーターにより調整可。 出力短絡保護。 電源供給は3ピンLemo®ソケット。
  • ※
    適合コネクターがデバイスに付属。 オプションの電源 PS-15が利用可能です。

オプティカルベンチ（フリースペース）とファイバーオプティクスに対応

FST（フリースペース入力）は、1.035インチ-40のネジ付きフランジ形状で設計されており、スクリューオン式のカプラリングが標準で付属しています。 これにより、各種メーカーのレンズ、チューブ、ケージシステム、光学アダプターとの広範な互換性が確保されています。

比較的大面積の検出器は、フリースペースアプリケーションでの光フォーカスを容易にし、オプションの光ファイバーアダプターを使用した場合には、高い安定したカップリング効率を確保します。

⌀ 0.8mmの光検出器を搭載したFSTフリースペースSIモデルは、検出器面が大きいため、PRAシリーズのオプションの光ファイバーアダプターをねじ込むだけで、ファイバー接続（FC、FSMA）に簡単に変換することができます。 検出器面積が0.4 / 0.3 mmのように小さいモデルでは、カップリングロスや不安定性が発生する可能性があるため、ファイバーアダプターの使用は限られた範囲での使用をお勧めします。 高精度の光ファイバー測定に焦点を当てている場合は、固定光ファイバー入力の HBPR FCモデルを使用すると、通常は最良の結果が得られます。

すべての HBPRシリーズフォトレシーバーには UNC 8-32 および M4 ネジ穴が装備されているため、光学システムに汎用的に使用される標準ホルダに便利かつ安定的に組み込むことができます。

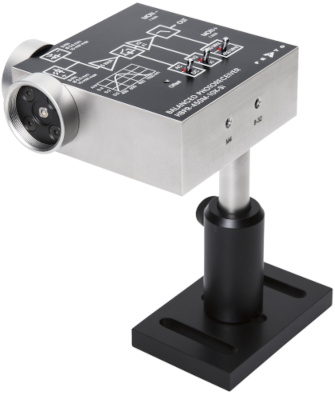

フリースペースバージョン1.035”-40 スレッド付き（FST） フリースペースバージョン1.035”-40 スレッド付き（FST）

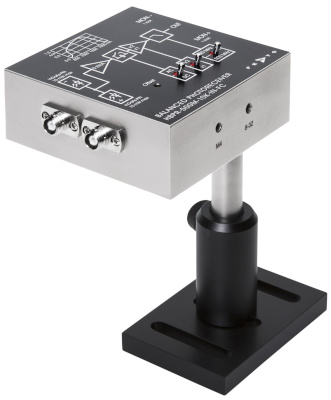

ファイバーカップルバージョン（FC） ファイバーカップルバージョン（FC）

  • ※
