フォトレシーバー用ポストアダプタープレート
PRA-PAP

FEMTO社製フォトレシーバーを、光学ブレッドボードへ簡単に取り付け！

PRA-PAP ポストアダプタープレートは、FEMTO社製フォトレシーバーを光学ブレッドボードや光学テーブルへ取り付けるための自由度を大幅に向上させます。
ポスト取付用ネジ穴を標準装備しているフォトレシーバーでも、本アダプタープレートを使用することで、取付位置の選択肢を広げることができます。

プレートには M4 および 8-32 UNC のタップ穴が設けられており、一般的な光学マウント用ポストを簡単に取り付けることが可能です。取付用のネジも付属しています。
また、高強度材料を採用するとともに、高精度に加工されているため、フォトレシーバーを確実に固定できます。

取付方法

OEシリーズのフォトレシーバーでは、本体底面の A、B、C のいずれかの位置にアダプタープレートを取り付けることができます。 FWPR、LCA-S、HCA-Sシリーズのフォトレシーバーでは、アダプタープレートを中央の位置に取り付けてください。

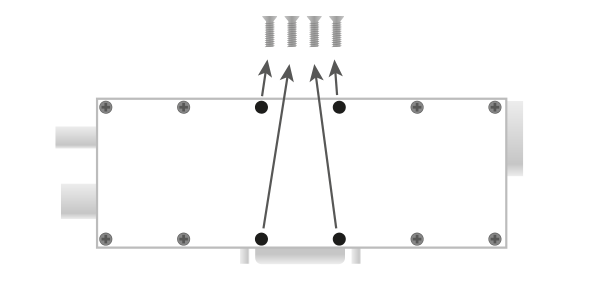

選択した取付位置にある、フォトレシーバー底面の4本のネジを取り外します。

アダプタープレートを、選択した位置に置きます。使用するネジ穴（M4または8-32 UNC）がフォトレシーバーの光軸上に来るように、アダプタープレートの向きを調整してください。

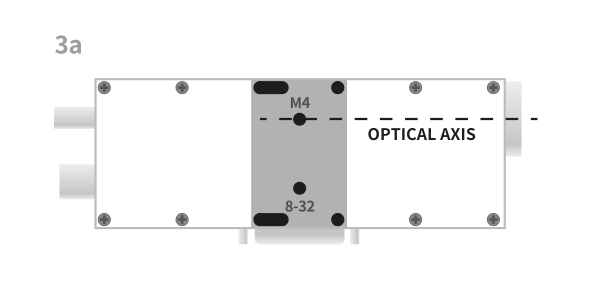

M4ネジ穴を光軸に合わせる場合

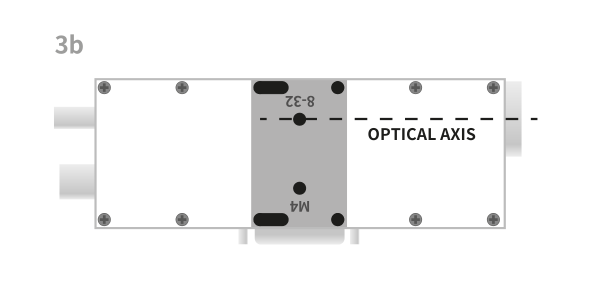

8-32 UNCネジ穴を光軸に合わせる場合

付属の、4本の M2.5 × 12ネジを使用して、ポストアダプタープレートを固定します。
