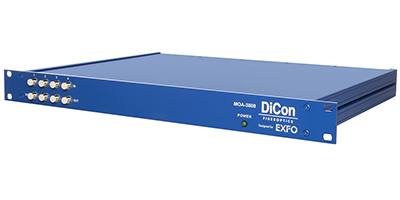

多チャンネル 可変アッテネーター
MOA-3800
4ch, 8ch, 16ch の可変アッテネーター
特長
- シングルモードまたはマルチモードファイバー
- 4、8、16チャネル
- アッテネータのみ、または自己調整型パワーオプション付き
- リニアな応答
- プロトコルおよびビットレートに依存しない
- SCPI over Ethernetによるリモートコントロール
用途
- ビット・エラー・レート（BER）テスト
- システム特性評価
- コンポーネントやシステムの損失シミュレーション
- 光マージンおよびロスバジェット分析
- WDMパワーバランシング
SMF 仕様
| パラメーター | 仕様 1 |
|---|---|
| 減衰範囲 2 | 40 dB min. |
| ダイナミックパワー範囲 3 | -32 to 13 dBm |
| 出力精度 3 | +/- 0.3 dB max. |
| 設定精度 | 0.01 dB |
| 過剰損失 4：アッテネータのみ | 0.8 dB max |
| 過剰損失 4：自己調整型 | 1.6 dB max |
| 波長依存性（アッテネータのみ）5：0 - 5 dB | 0.2 dB max. 7 |
| 波長依存性（アッテネータのみ）5：5 - 10 dB | 0.3 dB max. 8 |
| 波長依存性（アッテネータのみ）5：10 - 20 dB | 0.7 dB max. 8 |
| 波長依存性（自己調整型） 5：0 - 10 dB | 0.5 dB max. 6 |
| 波長依存性（自己調整型） 5：10 - 20 dB | 0.7 dB max. 8 |
| PDL 9：0 - 15 dB | 0.15 dB max. |
| PDL 9：15 - 20 dB | 0.2 dB max. |
| 反射減衰量 | -50 dB max. |
| 光入力：アッテネータのみ | 500 mW Max. |
| 光入力：自己調整型 | 200 mW Max. |
| 動作温度範囲 | 0 to 50 ℃ |
| 保存温度範囲 | -20 to 60 ℃ |
| 相対湿度 | 0% to 80% non-condensing |
| 繰返し再現性 10 | 0.1 dB max. |
| 耐久性 | 1 x 109 cycles min. |
| ファイバー種類 | 9/125µm SMF |
| 動作波長範囲 | 1290 - 1650 nm |
-
①すべての仕様は，コネクタなし，23±5℃での値です。
-
②デフォルトの電源オフ状態では、減衰はありません（透過）。
-
③仕様は、自己調整型クローズドループモードのみ有効です。
-
④Excess Lossは、減衰量を0dBに設定した時の挿入損失です。
-
⑤波長依存性損失（WDL）とは、1528～1563nmで測定した、任意の減衰量設定時の挿入損失の最大偏差と定義されます。
-
⑥1290 - 1330nmまたは1570 - 1610nmで動作させる場合は、0.1dBを追加してください。
-
⑦1290 - 1330nmまたは1570 - 1610nmで動作させる場合は、0.2dBを追加。
-
⑧1290～1330nmまたは1570～1610nmで動作させる場合は、0.3dBを追加。
-
⑨偏波依存性損失(PDL)は1550 nmで測定されています。1310nmまたは1590nmで動作させる場合は、0.1dBを加算してください。
-
⑩繰り返し精度は100サイクル以内に定義されています。
| ラッチング | ラッチングなし |
|---|---|
| 制御方式 | Ethernet EXFO SCPI コマンド |
| 電源 | AC 100 - 240 V, 50/60 Hz |
| 大きさ | H: 43.7 mm (1U) W: 483 mm (19”) D: 345 mm |
MMF 仕様
| パラメーター | 仕様 1 |
|---|---|
| 減衰範囲 | 30 dB min. |
| ダイナミックパワー範囲 2 | -30 to 10 dBm |
| Tuning Speed | 50 ms min., 1400 ms max. |
| 過剰損 3, 4：アッテネータのみ | 0.8 dB typ., 1.3 dB max |
| 過剰損 3, 4：自己調整型 | 1.8 dB typ., 2.3 dB max |
| 設定精 4：アッテネータのみ 5 | +/- 0.2 dB max. |
| 設定精 4：自己調整型 6 | +/- 0.3 dBm max. |
| 分解能：アッテネータのみ 5 | 0.01 dB |
| 分解能：自己調整型 6 | 0.01 dBm |
| 反射減衰 4 | -20 dB max. |
| 光入力 | 300 mW Max. |
| 動作温度範囲 | 0 to 50 ℃ |
| 保存温度範囲 | -20 to 60 ℃ |
| 相対湿度 | 0% to 80% non-condensing |
| ファイバー種類 | 50/125µm MMF, 62.5/125µm MMF |
| 動作波長範囲 | 850 & 1310 nm |
-
①すべての仕様は，コネクタなし，23±5℃での値です。
-
②セルフアジャスティングモード時
-
③Excess Lossは，付加減衰量0dBに設定した時の挿入損失です。
-
④校正波長時
-
⑤仕様は、0～20dBの減衰量範囲において有効です。
-
⑥仕様は自己調整モード時に有効です。減衰モードで自己調整ユニットを使用した場合は、VOAのみの精度仕様が有効です。
| ラッチング | ラッチングなし |
|---|---|
| 制御方式 | Ethernet EXFO SCPI コマンド |
| 電源 | AC 100 - 240 V, 50/60 Hz |
| 大きさ | H: 88 mm (2U) W: 483 mm (19”) D: 434.5 mm |
