光PONパワーメーター
PPM1

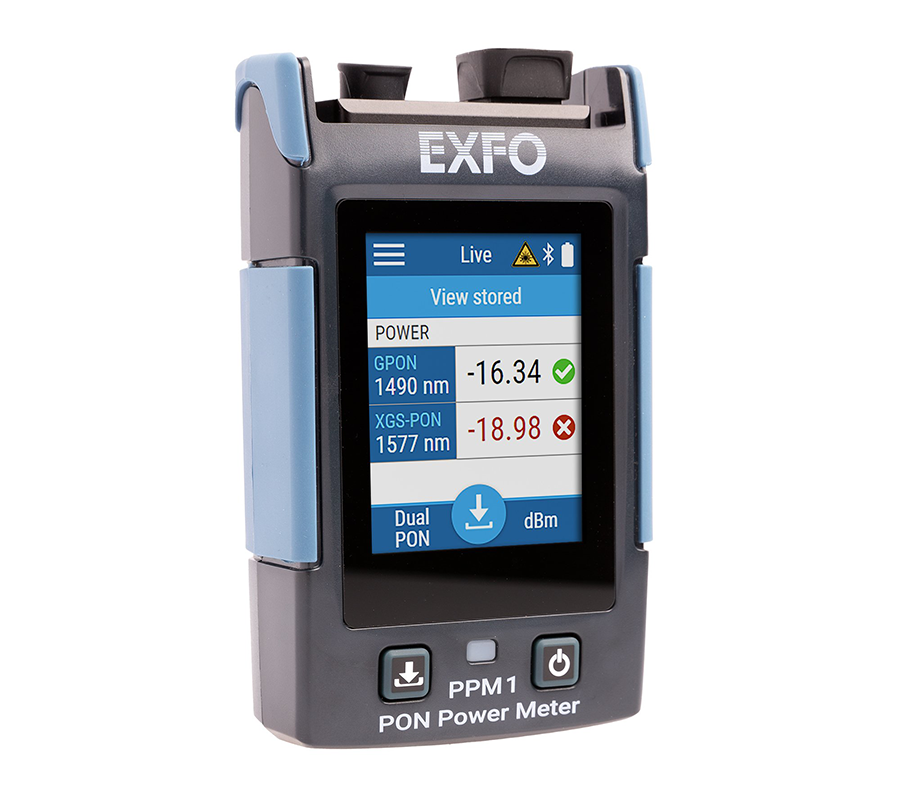

PPM1　光PONパワーメーター

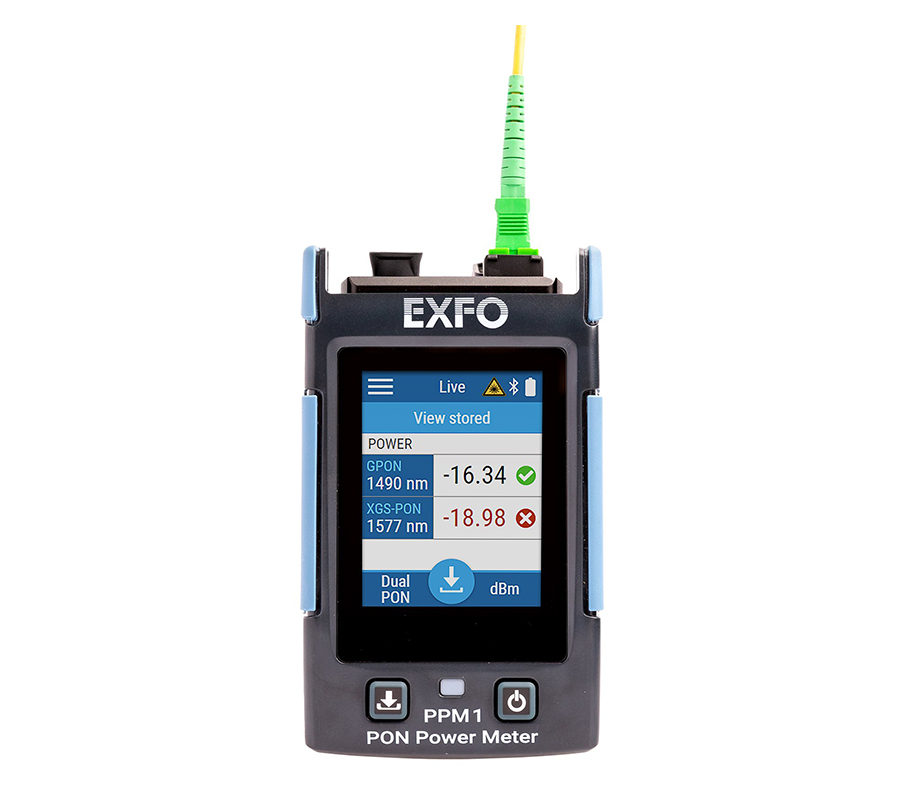

PPM1　光PONパワーメーター

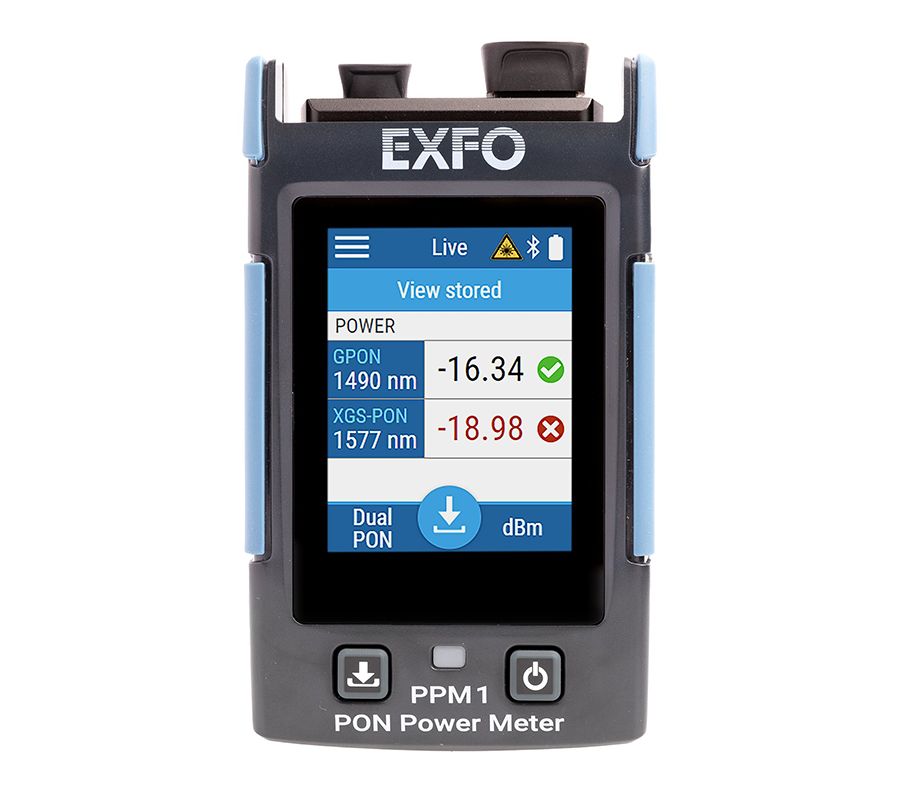

PPM1　光PONパワーメーター

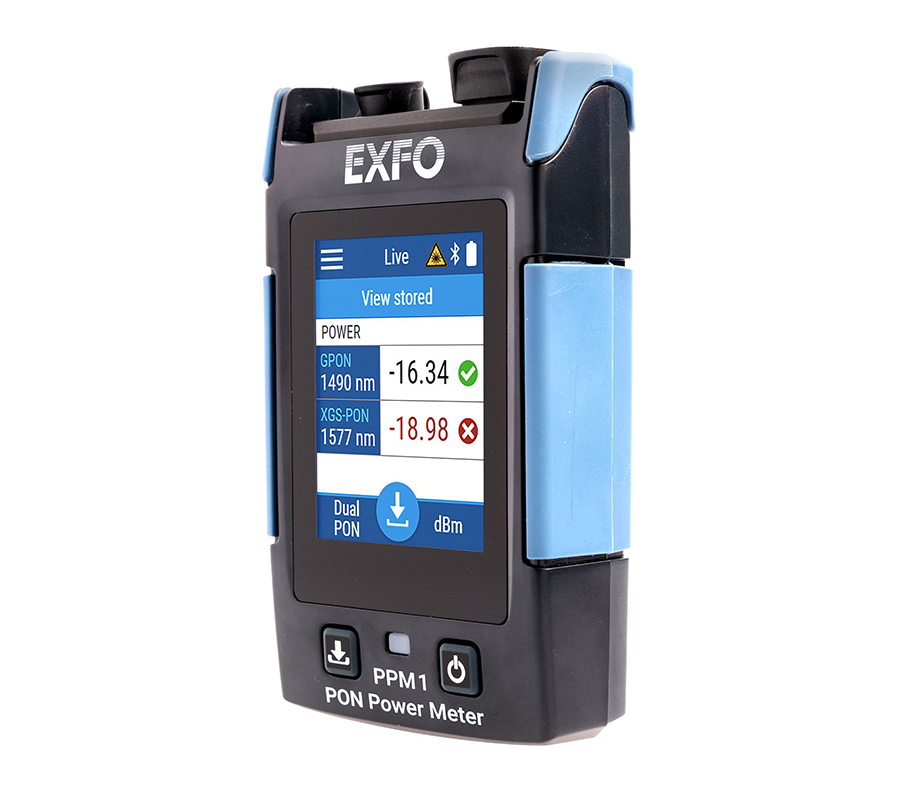

PPM1　光PONパワーメーター

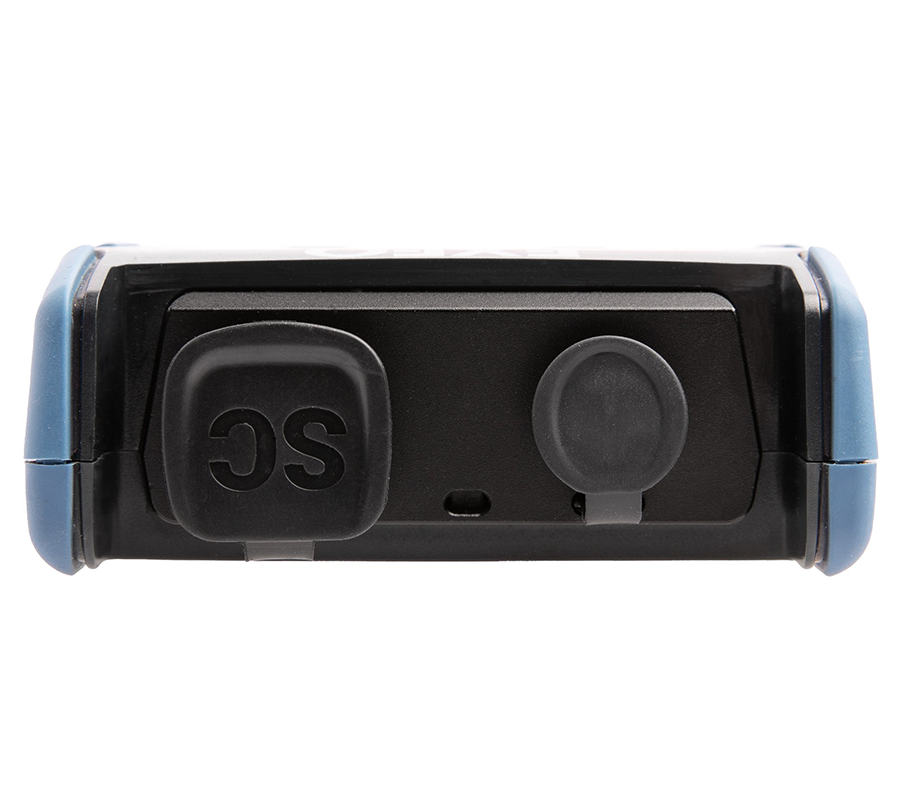

PPM1　光PONパワーメーター

特長

  • 独自のPON-aware™機能：測定対象のPON技術を適切に選択
  • 1G/10G PONネットワーク、G/EPON、XGS-PON/10G-EPONに対応
  • トレーニング不要：カラータッチスクリーンで直感的なGUIを実現
  • 優れた耐久性　IP54設計により、埃や水から保護
  • 3年間の保証と校正間隔
  • 光線路の導通チェックVFL（PROモデル）
  • 広帯域パワーメーターモード（PROモデル）

アプリケーション

  • マルチレイヤFTTx PONダウンストリームサービス起動
  • GPON、EPON、XGS-PON、10G-EPON、RFビデオ、RFoGサービスアクティベーション
  • ネットワークトラブルシューティング
  • 挿入損失測定
  • ファイバートレース

仕様 / ラインアップ

FTTX (PON モード)

PPM1-D PPM1-PRO-D
Spectral passband (nm) 1490 ±10, 1550 ±10, 1577 ±10
校正波長 (nm) 1490, 1550, 1577 1310, 1490, 1550, 1577, 1625
光出力測定範囲 (dB) 15 ～ –45
光出力不確かさ*1 (dB) 0.5
ORL*1 (dB) 55
VFL 可視光導通チェッカ なし あり（3 modes—continuous, 1 Hz, 4 Hz）

広帯域光パワーメータ　　

PPM1-D PPM1-PRO-D
波長測定範囲 (nm) - 1260 ～ 1469, 1481 ～ 1499, 1511 ～ 1625
校正波長 (nm) - 1310, 1490, 1550, 1577, 1625
光出力測定範囲 (dB) - 15 ～ –45
光出力不確かさ*1, *2 (dB) - 0.5
自動波長認識、切替*3 - あり
トーン検出*4 - 270 Hz, 330 Hz, 1 kHz, 2 kHz

共通仕様

大きさ 133 mm x 78 mm x 30 mm
ディスプレイ大きさ 71 mm
重さ（バッテリ込） 225 g
ディスプレイ種類 静電容量式タッチスクリーン付きカラーディスプレイ
言語 中国語（簡体字・繁体字）、英語、フランス語、ドイツ語、スペイン語
バッテリー充電時間 < 2時間 (電源OFF時）
USB Type C 充電ポートコネクタ AC/DC charger/adapter input: 100 - 240 V; 50/60 Hz; 1.0 A max, output: 5 V; 2 A
バッテリ駆動時間 10 時間 (連続使用、明るさ 50%, BLE: ON, AUTO: OFF)
インターフェース Bluetooth 5.0 with BLE USB Type C
保存容量 1000 測定
保証期間*5 3 年
校正周期 3 年
保存温度 -40 ～ 70 ℃
動作温度 -10 ～ 50 ℃

VFL 可視光導通チェッカ（PPM1-PRO のみ）

LD波長 650 nm ± 10 nm
CW/Modulate 1 Hz/Modulate 4 Hz
光出力 62.5/125 μm: > –1.5 dBm (0.7 mW)
Laser safety: Class 2
  • *1
    23±3℃ での典型値
  • *2
    校正波長において
  • *3
    EXFO 光源を使用した場合
  • *4
    35dBm～10dBmの範囲において
  • *5
    コネクタの磨耗を除く
