光PON パワーメーター
PPM-350D

PON専用パワーメーター

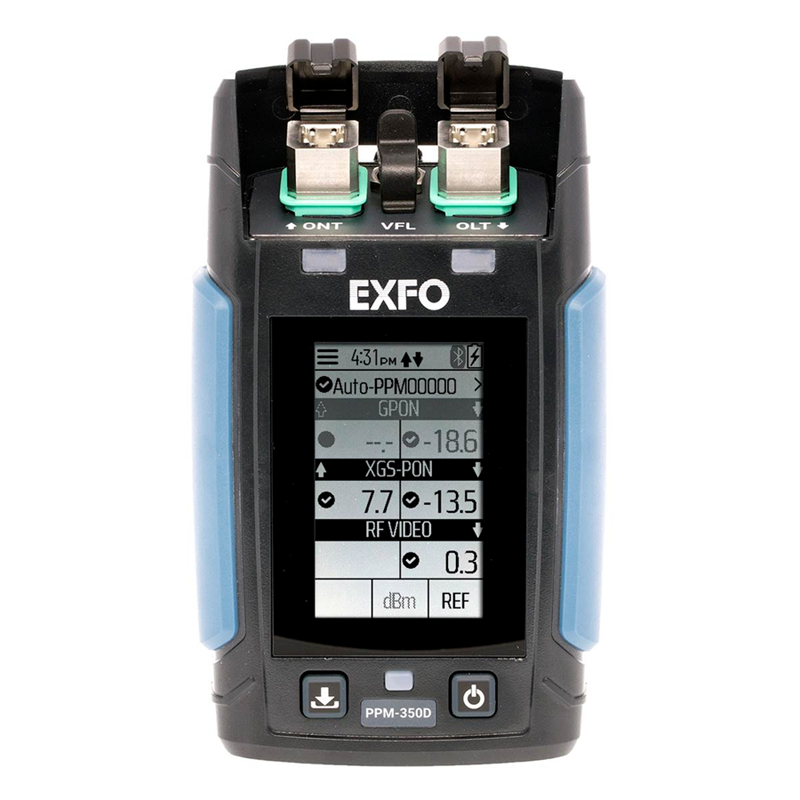

PPM-350D　光PONパワーメーター
PPM-350D　光PONパワーメーター
  • PPM-350D　光PONパワーメーター
  • PPM-350D　光PONパワーメーター

特長

  • 各種 ITU-T / IEEE 規格に準拠した測定モードを搭載
  • 測定波長を自動認識
  • 上り / 下りを同時に測定

用途

  • PON の起動
  • GPON (ITU-T G984.2)
  • 1G EPON (IEEE 802.3)
  • XG / XGS-PON (ITU-T G987.2)
  • TWDM NG-PON2 (ITU-T G989.2)
  • 10G EPON (IEEE 802.3)
  • RF video overlay
  • RFoG (ANSI/SCTE 174 2010)

仕様

PON の仕様

上り 下り PPM-350D-SR PPM-350D-D PPM-350D-DR
GPON (ITU-T G984.2) 1310 1490 〇 〇 〇
1G EPON (IEEE 802.3) 1310 1490 〇 〇 〇
XG/XGS-PON (ITU-T G987.2) 1270 1578 〇 〇
TWDM NG-PON2 (ITU-T G989.2) 1524 ～ 1544 1596 ～ 1603 〇 〇
10G EPON (IEEE 802.3) 1270 1577 〇 〇
RF video overlay  1550 〇 〇
RFoG (ANSI/SCTE 174 2010) 1310 または 1610 1550 〇 〇

FTTX の仕様

透過帯域 (nm) パワー測定範囲 (dBm) 校正波長 (nm) 最大総安全出力 (dBm)
ONT/ONU 上り 1270 nm, バーストモード 1260 ～ 1280 -10*1 ～ 13  1270 16
上り 1310 nm, バーストモード 1290 ～ 1330  -30*1 ～ 13  1310
上り 1524-1544 nm, バーストモード 1330 ～ 1630*2 -10*1 ～ 13  1534
上り 1550 nm, バーストモード 1330 ～ 1630  -10*1 ～ 13  1550
上り 1610 nm, バーストモード 1330 ～ 1630*2 -10*1 ～ 13  1610
OLT 下り 1490 nm  1480 ～ 1500 -50 ～ 13 1490 17
下り 1550 nm 1540 ～ 1560 -35 ～ 26  1550 27
下り 1577-1578 nm  1573 ～ 1630 -50 ～ 17  1578
下り 1596-1603 nm  1573 ～ 1630 -50 ～ 17  1600 20
下り 1610 nm 1573 ～ 1630 -50 ～ 17 1610
反射減衰量 （dB） 60*1, *2
挿入損失（dB）　 1.5*1
パワー不確かさ（dB） 0.5*1, *4
  • *1
    代表値 23 ± 3 ℃、SC/APC コネクタ
  • *2
    PPM-350D-DR では 1555 nm ± 5 nm は除く
  • *3
    校正波長
  • *4
    入力 2 dBm, CW.

共通の仕様

保存容量 最大 3500
バッテリ時間 8 時間（連続使用）
バッテリ充電時間 < 2 時間
表示分解能 0.01 dBm
測定単位 dB, dBm
大きさ（H x W x D）  154 mm x 88 mm x 41 mm
ディスプレイサイズ 69 mm
重　さ 420 g*1
ディスプレイ方式 反射型
ディスプレイピクセル数 400 x 240
動作温度範囲 0 ～ 50 ℃
保存温度範囲 - 40 ～ 70 ℃
コネクタ USB type C
接　続 Bluetooth low energy
スマートデバイスの OS 互換性 Android 6 以上、 iOS 11 以上
  • *1
    PPM-350D-SR

可視光導通チェッカ（オプション）仕様

LD 650 nm ± 10 nm
CW / 変調 1 Hz
出力（typ.）62.5 / 125 μm > -1.5 dBm（0.7 mW）
Laser safety  Class 2

付属アクセサリ

  • マニュアル（ソフトウェア）
  • 校正証明書（印刷）
  • GP-2269：USB-A - USB-Cケーブル
  • GP-2227：USB AC アダプタ
  • GP-2275：手首ストラップ
  • GP-2274：光ポート用カバー
  • GP-2277：充電バッテリ
  • GP-10-071：ソフトキャリングケース

製品紹介動画

Meet the only PON-aware™ power meter (GPON & EPSON)

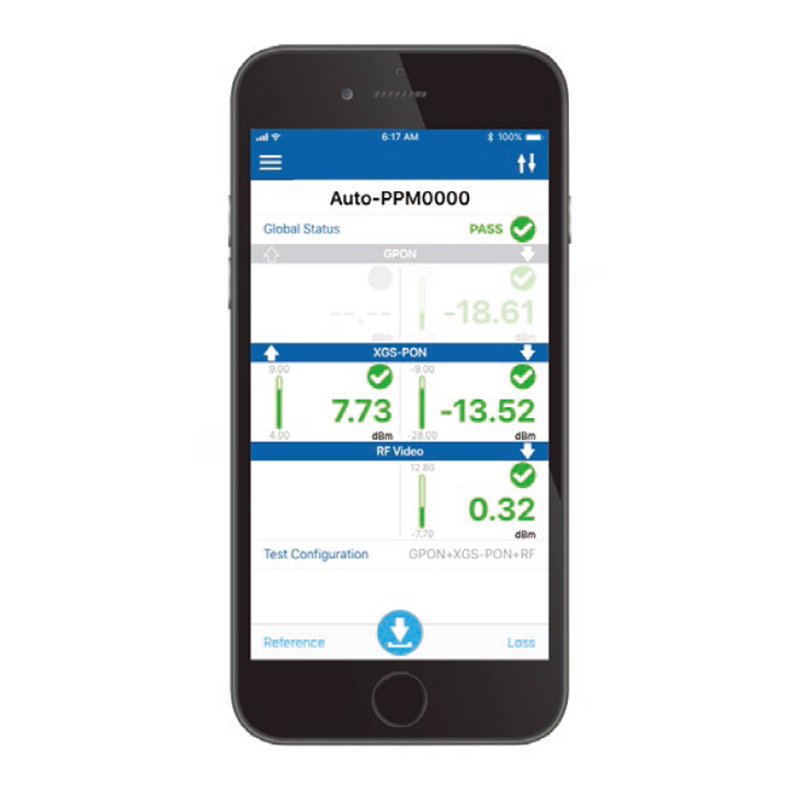

Discover EXFO's optical power meter (OPM) smart application
