光PONパワーメーター
PPM-350C

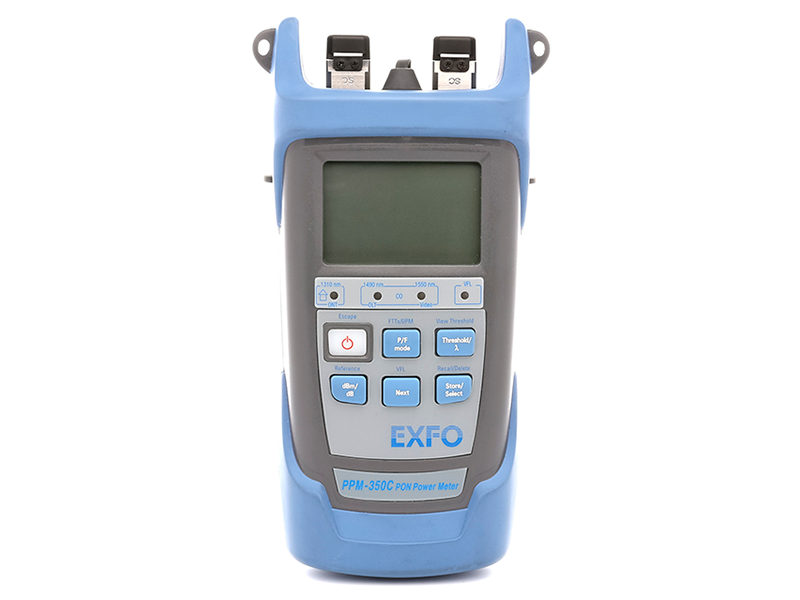

PPM-350C　光PONパワーメーター

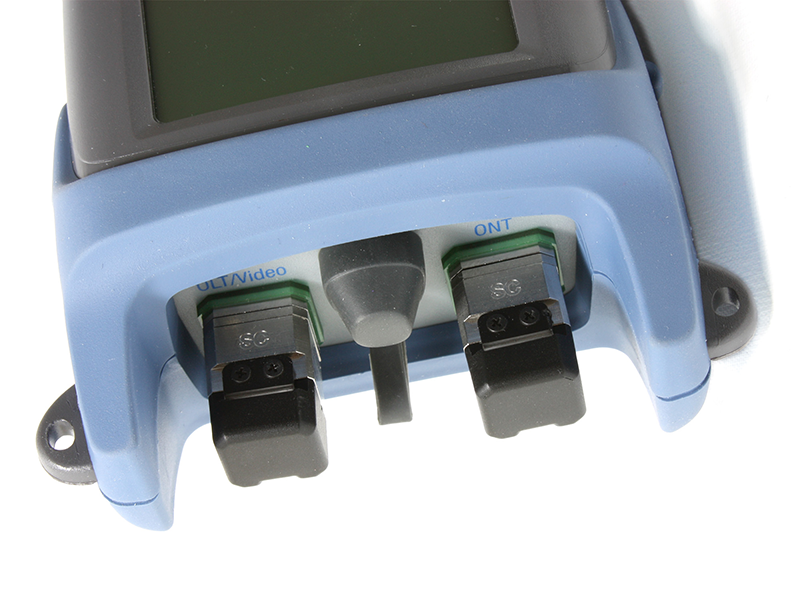

PPM-350C　光PONパワーメーター

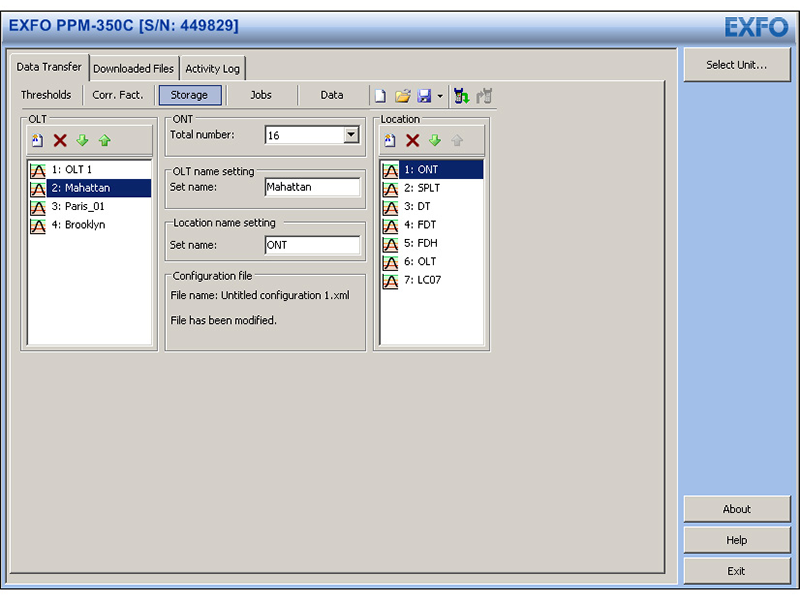

PPM-350C　ソフトウェア画面

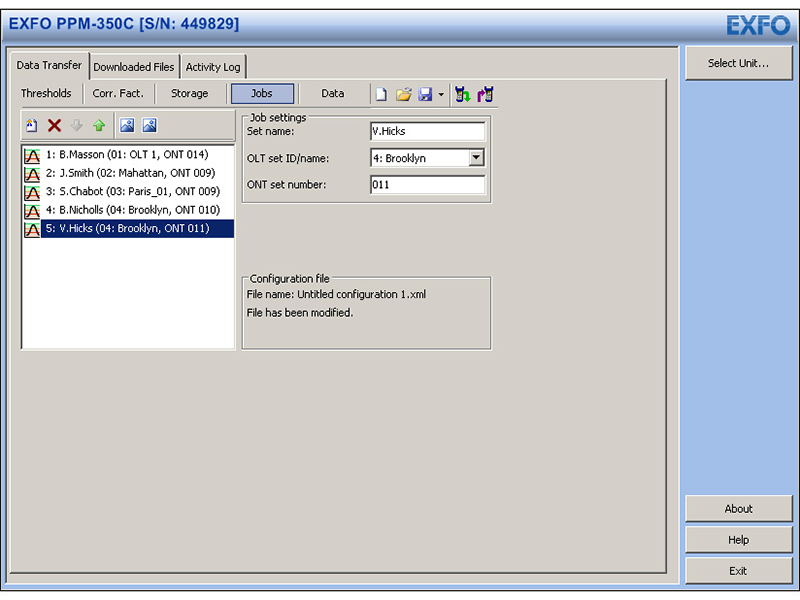

PPM-350C　ソフトウェア画面

ご相談・お問合せ

特長
仕様
技術資料

特長

1310 / 1490 / 1550nm 同時測定
合否判定機能（閾値設定可）
レポート作成機能

仕様

SPECIFICATIONS*1

CONFIGURATIONS

Two-port pass-through: all wavelengths
Downstream OLT signal (1490 nm)
Downstream RF video signal (1550 nm)
Upstream BPON ONT signal for up to 622 Mbit/s,
as per ITU 983 (A, B, C)
Upstream EPON and GPON ONT signal for up to 1.25 Gbit/s, as per ITU 984 and IEEE 802.3ah

FITx MODE

Power measurement range - pass zone for continuous data stream (dBm) 　　1310 nm 　　1490 nm 　　1550 nm	8 to -40 12 to -40 25 to -40
Burst measurement capability	CO to ONT
Burst measurement range b (dBm)　　 1310 nm	8 to -30
ORL e (dB)　　1550 nm	55
Pass-through insertion loss b (dB)	1.5
Spectral passband (nm) 　　1310 nm 　　1490 nm 　　1550 nm	1260 to 1360 1480 to 1500 1539 to 1565
Power uncertainty b, c, d (dB)	0.5
Calibrated wavelengths (nm)	1310/1490/1550
Threshold sets	10 configurable threshold sets with threshold naming

OPM MODE (BROADBAND CW)

Power measurement range (dBm) 　　1310 nm 　　1490 nm 　　1550 nm	25 to -40 25 to -40 25 to -40
ORL e (dB)　　1550 nm	55
Power uncertainty b, c, d (dB)	0.5
Calibrated wavelengths (nm)	1310 / 1490 / 1550

GENERAL SPECIFICATIONS

Size (H x W x D)	195 mm x 100 mm x 57 mm (7 11/16 in x 4 in x 2 1/4 in)
Weight f	0.4 kg (0.9 lb)
Temperature 　　Operating 　　Storage f	-10 °C to 50 °C (14 °F to 122 °F) - 40 °C to 70 °C (.40 °F to 158 °F)
Relative humidity	0% to 95% non-condensing
Autonomy b (hours) 　　FTTx mode (burst) 　　OPM mode (CW)	35 80
Number of ports	2
Warranty and recommended calibration interval (years) g	3

STANDARD ACCESSORIES

Quick reference guide
USB cable
wrist strap
protective cover for optical ports

Notes

*1

At room temperature.
*2

Typical.
*3

Around –7 dBm, CW.
*4

At calibrated wavelengths.
*5

For APC connectors.
*6

Without batteries.
*7

Excluding connector wear.
