光コネクター端面検査装置
FIP-400B

光ファイバーの不具合の大半が、コネクターの汚れ、傷が原因です。
素早く手軽にチェックして、無駄な作業節約するために光コネクター端面検査装置をお勧めします。

PCと接続する「USBモデル」、狭い場所、高い場所でも扱いやすい「ワイヤレスモデル」をご用意しています。 ワイヤレスモデルでは、iOS, Android どちらにも対応しており、データをスマートフォンに転送することができます。

FIP-400B　光コネクター端面検査装置
ワイヤレスタイプ
FIP-400B　光コネクター端面検査装置
ワイヤレスタイプ
FIP-400B　光コネクター端面検査装置
ワイヤレスタイプ
FIP-400B　光コネクタ端面検査装置
ワイヤレスタイプ

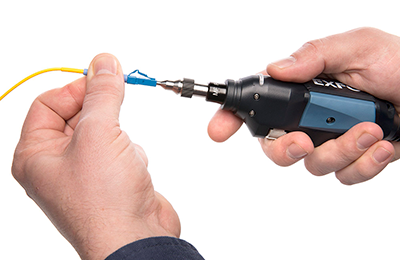

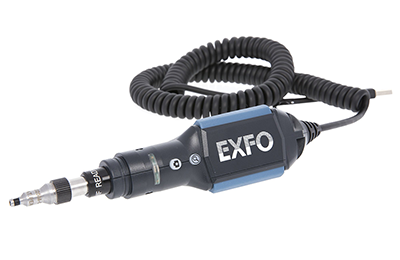

USB タイプ
USB タイプ
USB タイプ
  • FIP-400B　光コネクター端面検査装置
  • FIP-400B　光コネクター端面検査装置
  • FIP-400B　光コネクター端面検査装置
  • FIP-400B　光コネクタ端面検査装置

特長

  • 自動ファイバー接続検出
  • 自動画像センタリング
  • 自動焦点調節と最適化
  • 自動最適キャプチャー
  • 自動合否判定（IEC規格、独自規格）
  • 自動レポート作成
  • 赤、緑 LED で合否結果を本体に表示
  • ３段階倍率調整
  • MPO コネクターにも対応

機種比較

機能 FIP-410B
（USB ケーブル） 		FIP-420B
（USB ケーブル） 		FIP-430B
（USB ケーブル） 		FIP-435B
（ワイヤレス） 		FIP-500
（スタンドアローン）
イメージキャプチャー 〇 〇 〇 〇 〇
5 メガピクセル CMOS 〇 〇 〇 〇 〇
自動センタリング＆焦点調節 〇 〇 〇 〇
自動焦点調節 〇 〇 〇
合否判定 〇 〇 〇 〇
合否 LED 表示 〇 〇 〇 〇
USB接続（EXFOプラットフォームまたはPCへ） 〇 〇 〇 〇
ワイヤレス接続（EXFOプラットフォームまたはPCへ） 〇
ワイヤレス接続（スマホ） 〇 〇
半自動検査（多心 / MPO） 〇 〇 〇 〇
自動検査（多心 / MPO） 〇
タッチパネル・データストレージ内蔵 〇
SmarTips 〇

仕様

モデル FIP-4X0B *1
（USBモデル） 		FIP-435B *1
（ワイヤレスモデル）
大きさ (H x W x D) 47 mm x 42 mm x 162 mm 55 mm x 39 mm x 207 mm *2
重さ 0.3 kg 0.3 kg
分解能 0.55 µm 0.55 µm
カメラセンサー 5 Mpx CMOS 5 Mpx CMOS
視覚検出能力 < 1 µm < 1 µm *7
視野 *7 304 µm x 304 µm（高倍率）
608 µm x 608 µm（中倍率）
912 µm x 912 µm（低倍率） 		304 µm x 304 µm（高倍率）
608 µm x 608 µm（中倍率）
912 µm x 912 µm（低倍率）
光源 青色 LED 青色 LED
照明方法 同軸 同軸
キャプチャーボタン 全モデル 全モデル
倍率ボタン 全モデル 全モデル
デジタル倍率 3段階 3段階
コネクター USB 2.0 Micro USB
通信機能 / 周波数 ー WiFi 802.11g / 2.4 GHz
スマートデバイス OS互換性 *3 ー Android 4.4 and above, iOS 9 and above
電源 ー 1 x removable battery
使用時間 *4 ー 8 時間以上
充電時間 *5 ー 4 時間
距離 *6 ー 2.5 m
  • ※
    バッテリーパック使用時：-20℃～60℃
  • *1
    標準値
  • *2
    先端チップを除く
  • *3
    Google Nexus, Apple iPhone, Apple iPad で動作確認済み、これら以外は100%の互換性を保証できません。
  • *4
    １回/分　各測定時に20秒間ライブモード状態を維持します。
  • *5
    USB AC アダプター使用時　動作中はより時間が長くなります。
  • *6
    WiFi の干渉、遮蔽物の有無が距離に影響を与えます。
  • *7
    シングルファイバーコネクターモード

一般仕様

梱包内容

動作温度 バッテリー駆動時 ： -10 ～ 40 ℃
USBアダプター接続時：0 ～ 40 ℃
保存温度 本体（バッテリーなし) ： -40 ～ 70 ℃
本体（バッテリーあり) ： -20 ～ 60 ℃
相対湿度 本体 ： 0 ～ 95 % 結露なし
USB アダプター ： 5 ～ 95 % 結露なし（保管時）、8 ～ 90 % （動作温度）
FIP-4X0B
（USBモデル）
  • 本体
  • TIP
  • ソフトウェア ConnectorMax 2
  • TIP 用ケース（FIPT-BOX）
  • ソフトポーチ（GP-3108）
  • 保護キャップ、コード（GP-2175）
FIP-435B
（ワイヤレスモデル）
  • 本体
  • TIP
  • ソフトウェア ConnectorMax 2
  • TIP 用ケース（FIPT-BOX）
  • ソフトポーチ（GP-3108）
  • 保護キャップ、コード（GP-2175）
  • USB - micro USB ケーブル（GP-2225）
  • 充電バッテリー（１個）（GP-2226）
  • USB AC アダプター（GP-2227）
