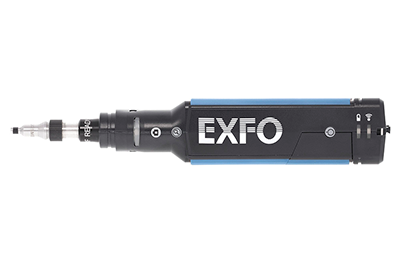

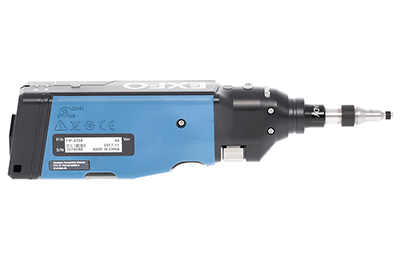

光コネクター端面検査装置 ワイヤレス
FIP-400B
光ファイバーの不具合の大半が、コネクタの汚れ、傷が原因です。

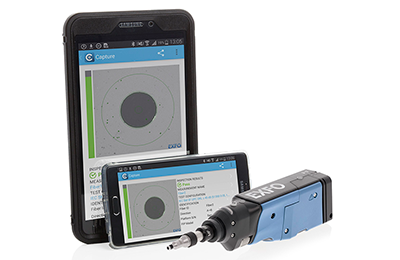

素早く手軽にチェックして、無駄な作業節約するために光コネクタ端面検査装置をお勧めします。狭い場所、高い場所でも扱いやすいワイヤレス、データはスマートフォンに転送できます。
iOS, Android どちらにも対応しています。
特長
- 自動ファイバー接続検出
- 自動画像センタリング
- 自動焦点調節と最適化（FIP-435B）
- 自動最適キャプチャー
- 自動合否判定（IEC規格、独自規格）
- 自動レポート作成
- 赤、緑 LED で合否結果を本体に表示
- ３段階倍率調整
- MPO コネクターにも対応
仕様 *1
| 大きさ (H x W x D) | 55 mm x 39 mm x 207 mm *2 |
|---|---|
| 重さ | 0.3 kg |
| 分解能 | 0.55 µm |
| カメラセンサー | 500メガピクセル CMOS |
| 視覚検出能力 | <1 µm |
| 視野 *7 | 304 µm x 304 µm（高倍率） 608 µm x 608 µm（中倍率） 912 µm x 912 µm（低倍率） |
| 光源 | 青 LED |
| 照明方法 | 同軸 |
| キャプチャボタン | 全モデル |
| 倍率ボタン | 全モデル |
| デジタル倍率 | 3段階 |
| コネクタ | Micro USB |
| 接続 | WiFi 802.11g |
| 周波数 | 2.4 GHz |
| OS互換性 *3 | Android 4.4 and above, iOS 9 and above |
| 電源 | 1 x removable battery |
| 使用時間 *4 | FIP-425B：10 時間以上 FIP-435B：8 時間以上 |
| 充電時間 *5 | 4 時間 |
| 距離 *6 | 2.5 m |
| 動作温度 | バッテリ駆動： -10 ℃ ～ 40℃ USB 駆動： 0 ℃ ～ 40 ℃ |
|---|---|
| 保存温度 | バッテリなし： -40℃ ～ 70 ℃ バッテリあり： -20 ℃ ～ 60 ℃ |
| 相対湿度 | 本体： 0% ～ 95% 結露なし USBアダプタ： 保存5% ～ 95% 結露なし、動作 8% ～ 90% |
梱包品
| 本体 |
| TIP |
| 保護キャップ、コード |
| TIP 用ケース |
| ソフトポーチ |
| USB - micro USB ケーブル |
| 充電バッテリー（１個） |
| USB AC アダプタ |
-
*1標準値
-
*2TIP除く
-
*3Google Nexus, Apple iPhone, Apple iPad で動作確認、これら以外は100%の互換性を保証できません。
-
*4１回/分 各測定時に20秒間ライブモード状態を維持します。
-
*5USB AC アダプター使用時 動作中はより時間が長くなります。
-
*6WiFi の干渉、遮蔽物の有無が距離に影響を与えます。
-
*7シングルファイバーコネクターモード
機種比較
技術資料
- FIP-400B データシート
- Automated Multifi ber Inspection Solution
- Guide on tips and adapters for fi ber connector inspection
動画一覧
Wireless Fiber Inspection Probe – Discover EXFO's FIP-435B
How to choose the right tip adapter for fiber inspection probe | FIP-435B
How to do a fiber inspection test | FIP-435B
How to inspect multifiber push-on connector (MPO) | FIP-435B
