X 95 プロファイルシステム
大型の光学システムを構築するための構造材です。 光学ベンチ、テーブルやフレーム材として特に適しています。

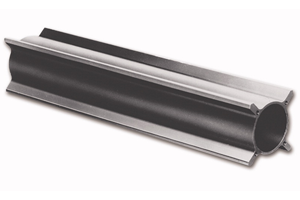

X 95 プロファイルは中空のアルミ製の円柱で、4方向垂直に立つリッジは構造を補強しキャリアの固定場所になります。 プロファイル端面の4つのネジ穴にはコネクターやキャップの固定に使えます。
- 大型の光学システムを組み立てるための構造材
- テーブルやフレームの組み立てに
- 縦方向リブの十字配置を持つ中空押し出し成形
- 三次元構造の組立可能
- バネ押さえクランプによるスムーズなキャリア移動
- 軽量部品
- アルマイト処理
- 組立が容易
- 除振プラットフォーム / コラム上にマウント
- X95荷重強度 / 大きさの公差データ
- 慣性モーメント JX/J△～220×104 mm4
- ねじれ応力 J0～1.2 kgcm2/cm長さ
- ヤング率 E～70 kN/mm2
- 公差ワーページ 0.5 mm/m
- ねじれ 0.6 mm/m
製品一覧 ・ 仕様
| 型番 | 製品名 | Length ［mm］ | Weight ［kg］ |
|---|---|---|---|
| G026102000 | Profile X 95; 250 mm | 250 | 1.4 |
| G026105000 | Profile X 95; 500 mm | 500 | 2.7 |
| G026106000 | Profile X 95; 640 mm | 640 | 3.4 |
| G026107000 | Profile X 95; 750 mm | 750 | 4.1 |
| G026110000 | Profile X 95; 1000 mm | 1000 | 5.4 |
| G026115000 | Profile X 95; 1500 mm | 1500 | 8.1 |
| G026120000 | Profile X 95; 2000 mm | 2000 | 10.8 |
| G026125000 | Profile X 95; 2500 mm | 2500 | 13.5 |
| G026125300 | Profile X 95; 3000 mm | 3000 | 16.2 |
図面

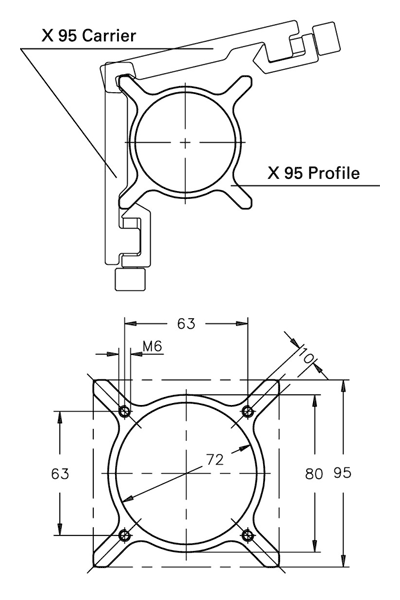

Mounting example and dimensions X95

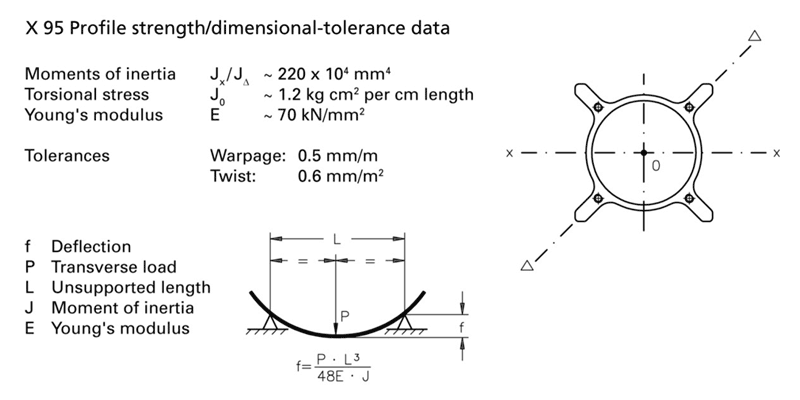

X95 Profile strength/dimensional-tolerance data
価格表
-
※送料については、次のページから詳細をご確認ください。 送料（配送料）について
-
※重量物のためドイツから日本までの空輸送料、国内配送料、車両チャータ料を別途請求させていただく場合があります。
