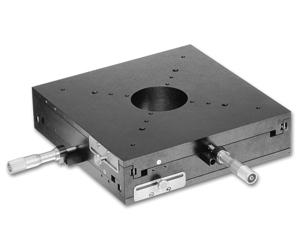

XYステージ XY200
XY 200-25

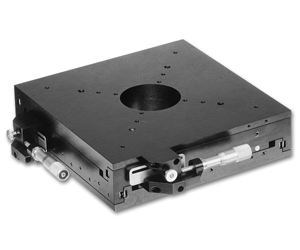

XY 200-25-S
特長
- 60 mm 中心穴
- プリロード・ボールベアリングガイド
- 長寿命
- マイクロメーター分解能 10 µm
- マイクロメーター感度 1 µm
- サイドドライブ (-S)
- 位置固定用のロック付き
マウントブラケット Z45 / Z65については、こちらをご参照ください。
仕様
| Part No. | Travel range X/Y (mm) |
Straightness / flatness (µm) |
Orthogonality (s) |
Load Capacity (N) |
Max. axial load against springs (N) |
Max. axial load against micrometer (N) |
Weight (kg) |
|---|---|---|---|---|---|---|---|
| G403314000 | 16 | 1.6 | 30 | 500 | 9 | 90 | 6 |
| G403315000 | 25 | 2.5 | 30 | 500 | 9 | 90 | 6.1 |
| G403316000 | 50 | 5 | 30 | 500 | 9 | 90 | 6.3 |
| G403317000 | 16 | 1.6 | 30 | 500 | 9 | 90 | 6 |
| G403318000 | 25 | 2.5 | 30 | 500 | 9 | 90 | 6.1 |
| G403319000 | 50 | 5 | 30 | 500 | 9 | 90 | 6.3 |
製品一覧
| 型番 | 製品名 |
|---|---|
| G403314000 | XY-Stage 200-16 |
| G403315000 | XY-Stage 200-25 |
| G403316000 | XY-Stage 200-50 |
| G403317000 | XY-Stage 200-16-S |
| G403318000 | XY-Stage 200-25-S |
| G403319000 | XY-Stage 200-50-S |
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について
技術資料
図面

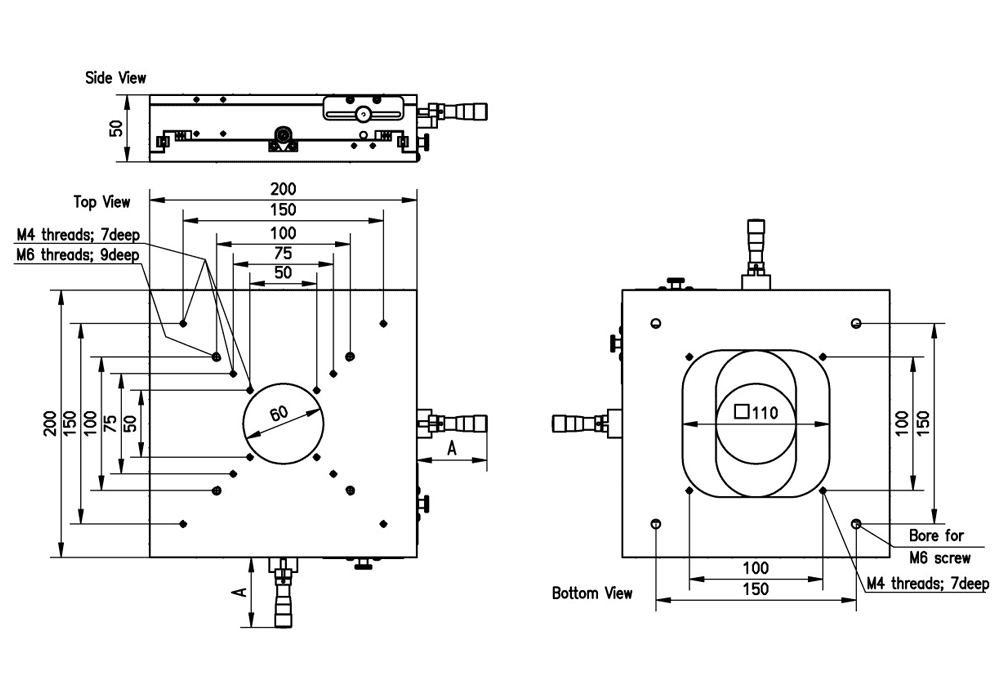

Center Position: A
XY200-16: 53
XY200-25: 77
XY200-50: 131

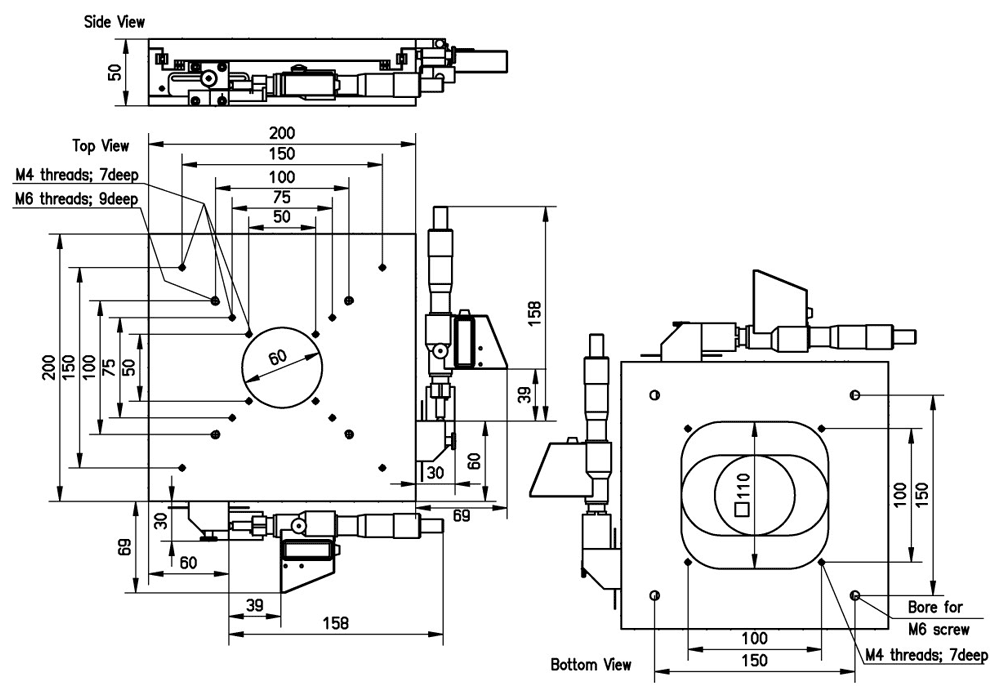

Center position: A
XY 200-16-S: 53
XY 200-25-S: 77
XY 200-25-S: 131
