コーナーコネクター＆角度調整
コーナーコネクター
- マウントプレートを垂直に連結することが可能
- コーナーコネクターとマウントティングプレートを、互いに平行 ・ 垂直に固定可能
- 長さ 40 / 80 mm
【型番】 G061109000 【製品名】 コーナーコネクター 40（10個セット）
【型番】 G061110000 【製品名】 コーナーコネクター 40
【型番】 G061112000 【製品名】 コーナーコネクター 40（イモネジ付き）※
長さ 40mm
-
※マイクロメーター G10用ホルダー（型番 G061160000）のような組み立て部品用
【型番】 G061120000 【製品名】 コーナーコネクター 80
【型番】 G061119000 【製品名】 コーナーコネクター 80（10個セット）
長さ 80mm

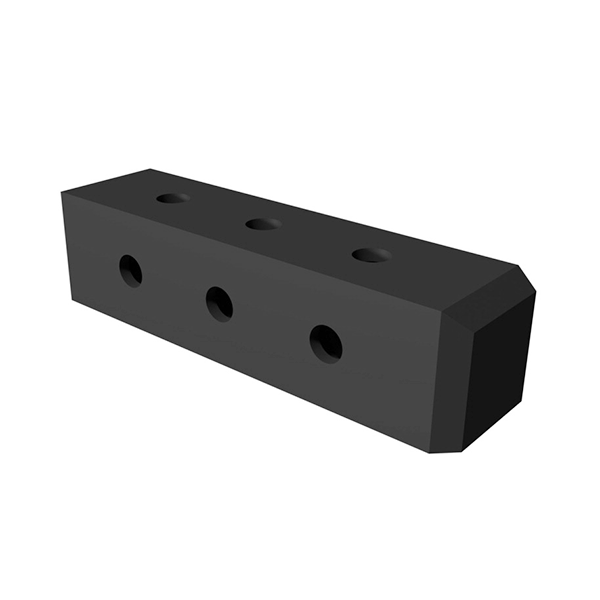

Product image of Corner Connector 40 (G061110000)

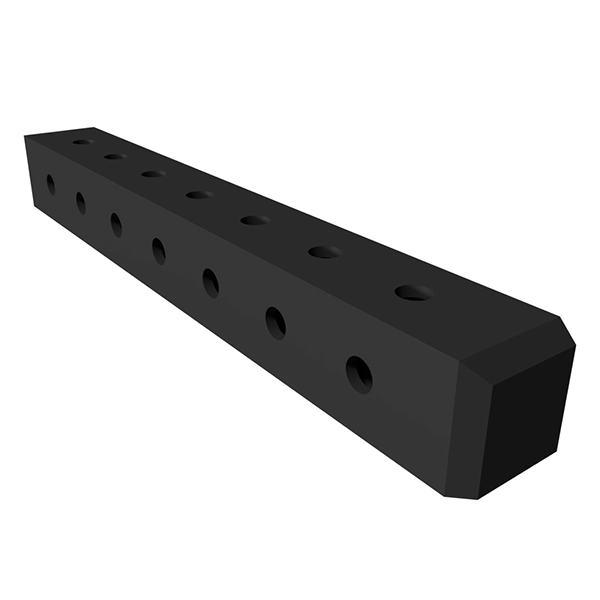

Product image of Corner Connector 80 (G061120000)

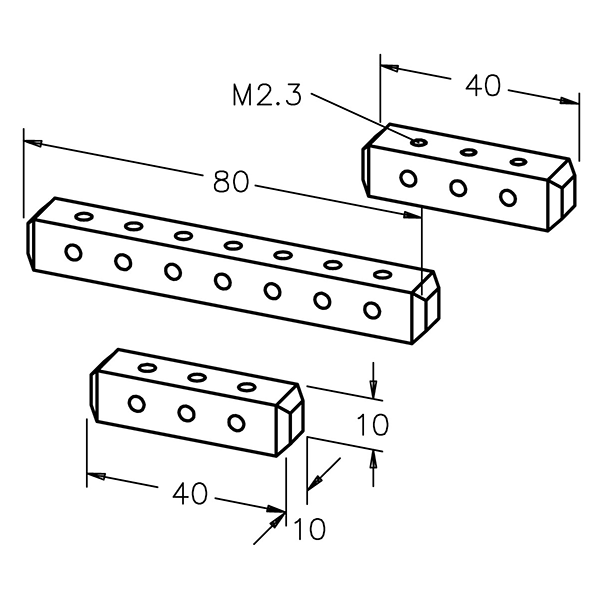

Technical drawing of the connectors. Front: Corner Connector 40; Middle: Corner Connector 80; Back: Corner Connector 40 with Threads

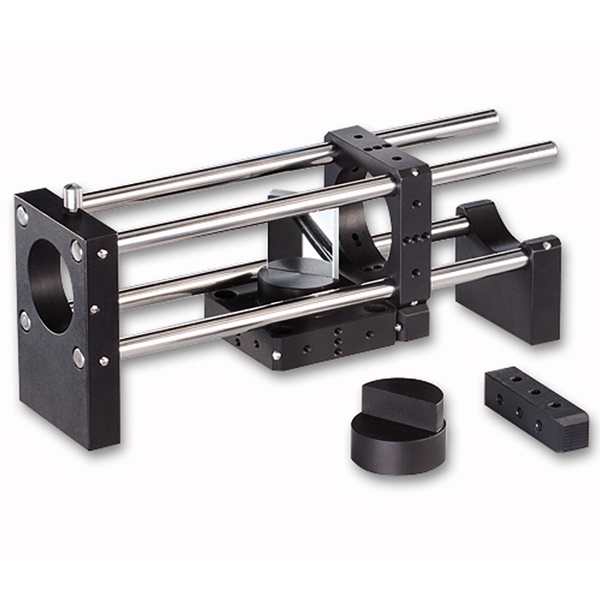

Mounting example of Corner connector 40, in front you can see the Corner connector 40 with thread.

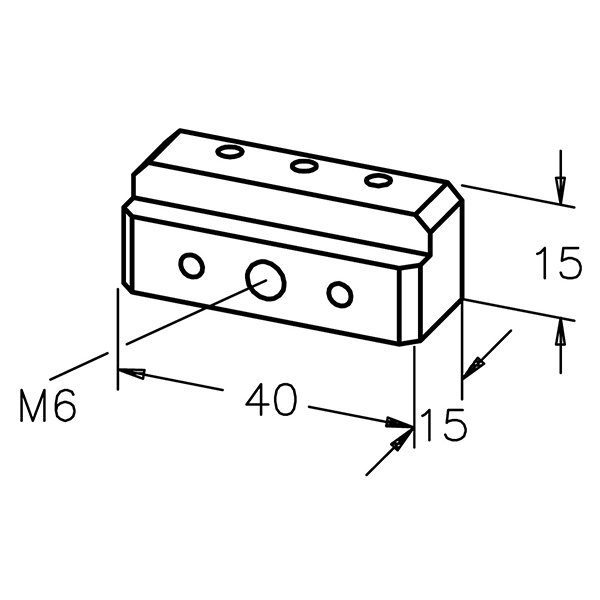

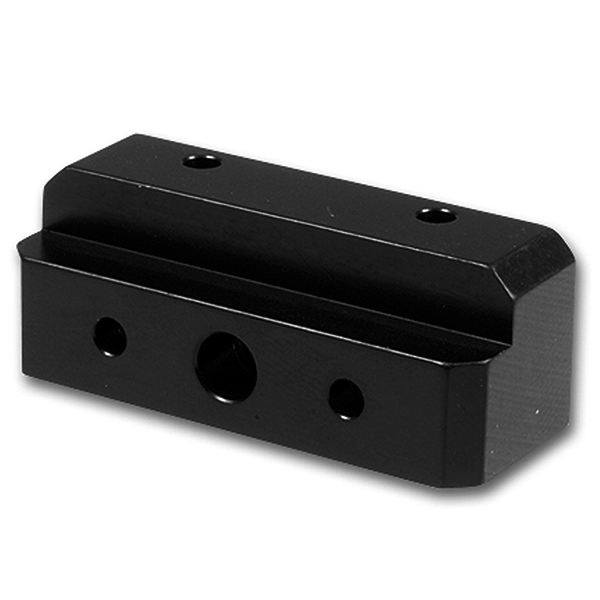

コーナーコネクター 40
- ロッドまたはブレッドボード上にマウントプレートをマウントするのに使用
- 移動ステージ T10 / TS10にマウント可能 （「位置決めシステム」をご参照ください）
- 長さ 40mm
【型番】 G061113000
【製品名】 コーナーコネクター 40

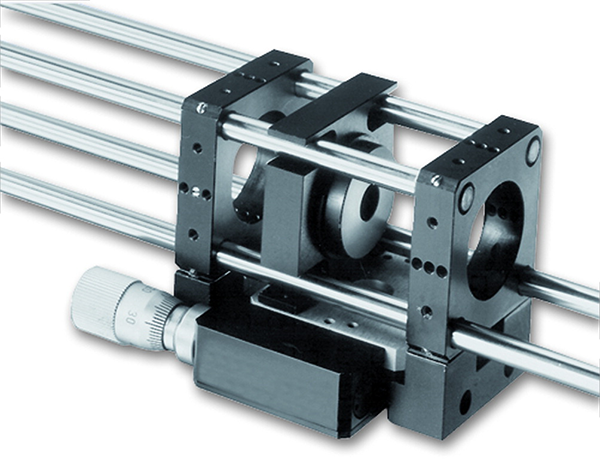

Application example: With the aid of the Linear Stage TS10M, the Mounting Plate 25-T10, two Corner Connectors T and two Mounting Plates, a longitudinal displacement unit for the LINOS Microbench can be realized.

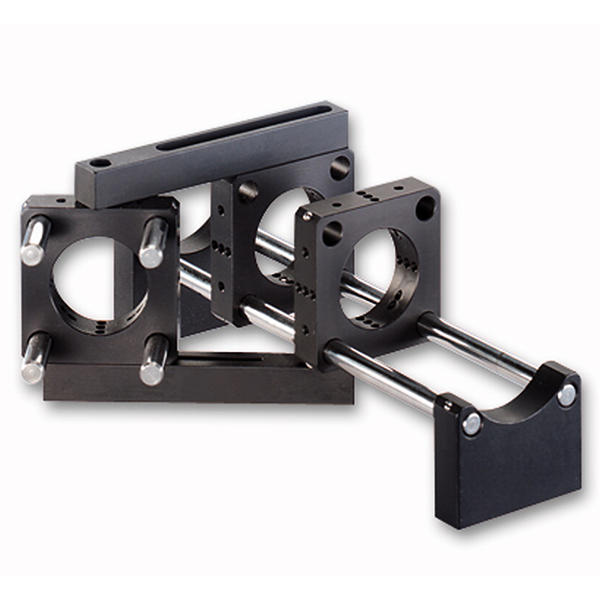

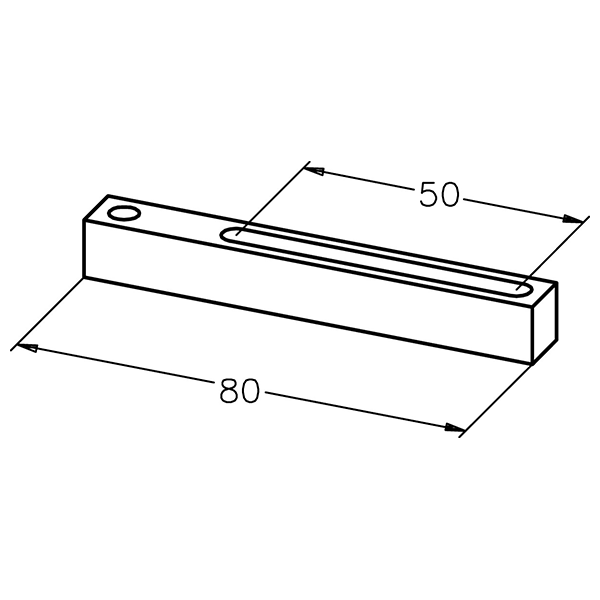

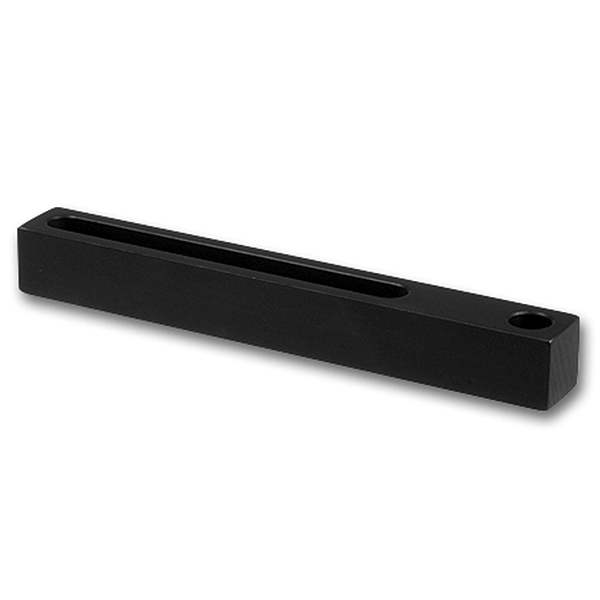

コネクター 80 V
- あらゆる角度で、2つのマウントプレートを1平面のプレート上にマウントすることが可能
- 2つのマウントプレートをこのコネクターに連結可能
- 距離や角度を調整
【型番】 G065068000
【製品名】 コネクター 80 V

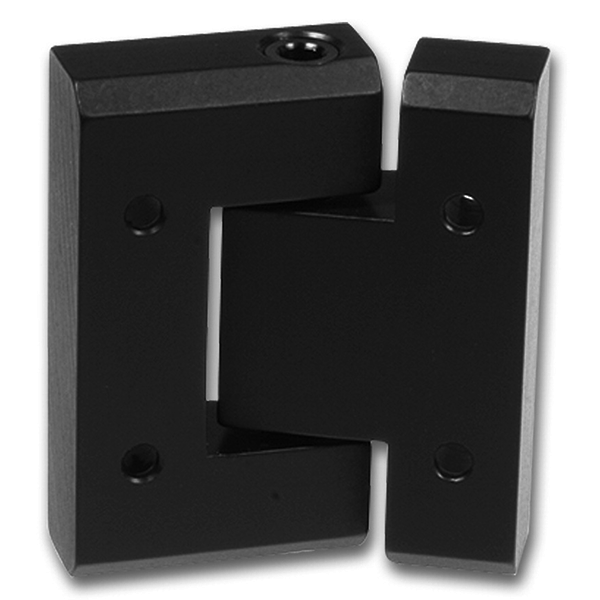

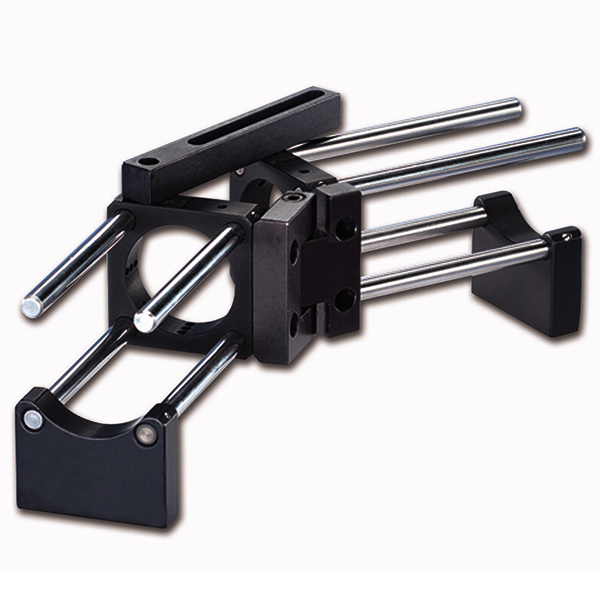

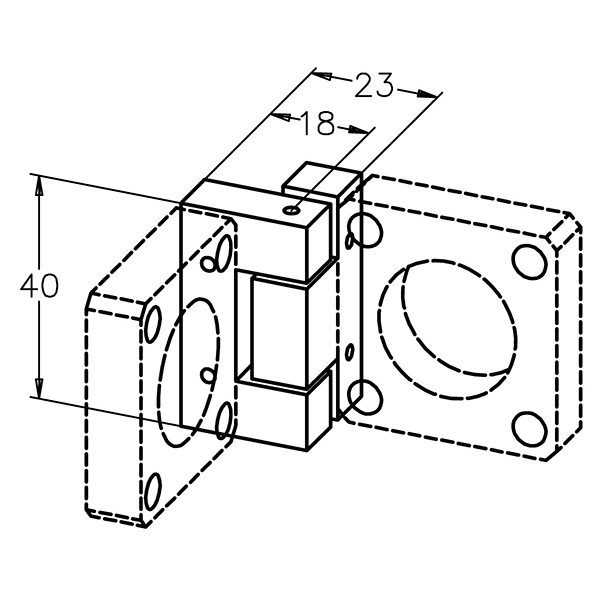

回転コネクター
- 2つのマウントプレートの間に使用して連結
- コネクター 80 V（型番 G065068000）を使用することで、回転コネクターの角度 / 回転位置をを固定することが可能
- 一対のマウントプレートを結合
- 遊びのない高精度な回転、120°まで回転可能
【型番】 G065067000
【製品名】 回転コネクター

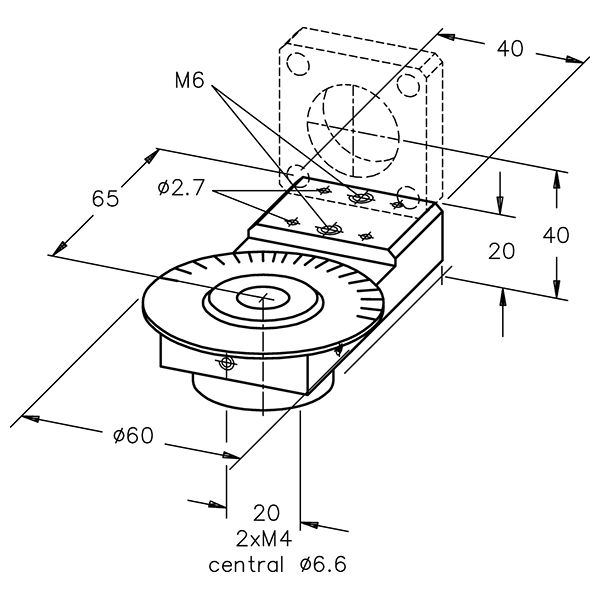

回転アーム
- マイクロベンチシステムの角度測定用
- マウントプレートまたはロッドホルダー Fをマウント可能
- 光軸の高さ（マウントプレートと併用した場合） 40mm
- ゼロポイント調整で±90°目盛り
- マウントプレート、光学テーブルおよびキャリアにマウント可能
- 上面マウント センター穴 ⌀6.6mm、下面マウント M4 ネジ径 20mm間隔
【型番】 G065012000
【製品名】 回転アーム（目盛り付き）

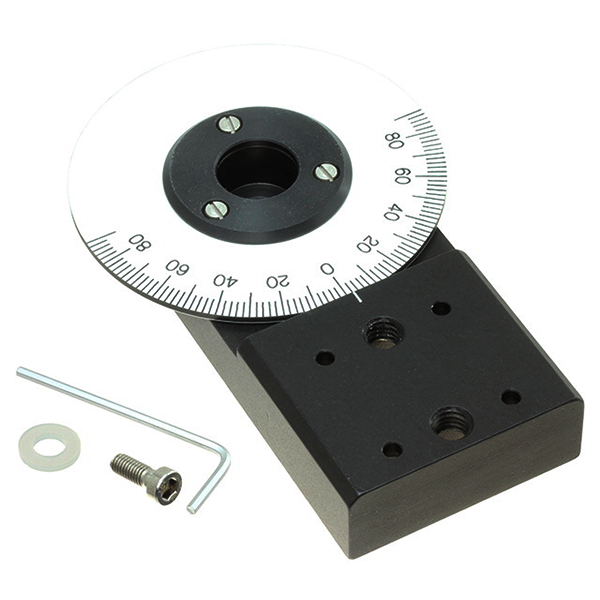

Swivel Arm with Scale (scope of delivery)

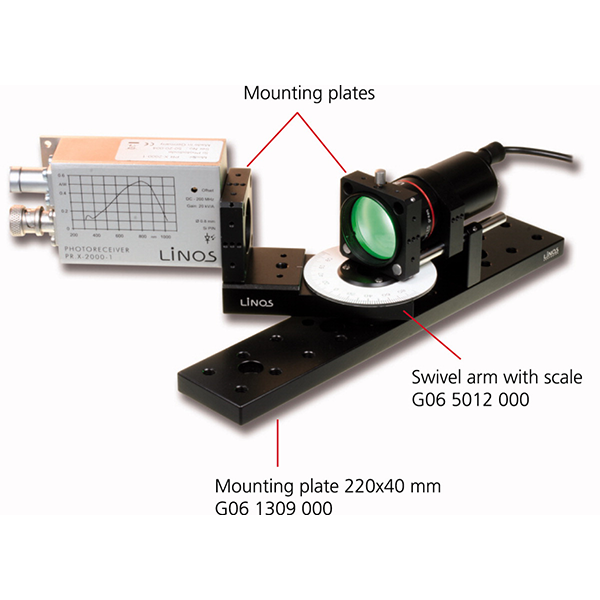

Application example of Swivel arm with scale
