Q-Set 垂直調整
ビームの光軸高さを20～180 mmの範囲で調整する用途に最適な光学セットです。 下側のビームディフレクターキューブが低い位置までポジショニングできるので、LINOS マイクロベンチシステムの標準的な光軸高さにまで調整できます。 このため、マイクロベンチシステムを異なる光軸高さのセットアップに導入したり、その逆の使い方も可能です。 最大の光軸高さはロッドの追加により延長可能です。
使われているミラーは、波長帯 500nm～12µmで 96%以上の反射率をもつ高品質シルバーコーティングが施されています。 このミラーは広帯域光源や、フェムト秒パルスレーザーにも最適です。 表面強化されたポストは、構造体の非常に高い安定性を保証します。
ミラーホルダーの分離された調整軸は、速くて正確なアライメント作業を可能にします。
【型番】 G060401000
【製品名】 Q-Set 垂直調整
-
※Q-Setは組み立てキットの状態で出荷されます。

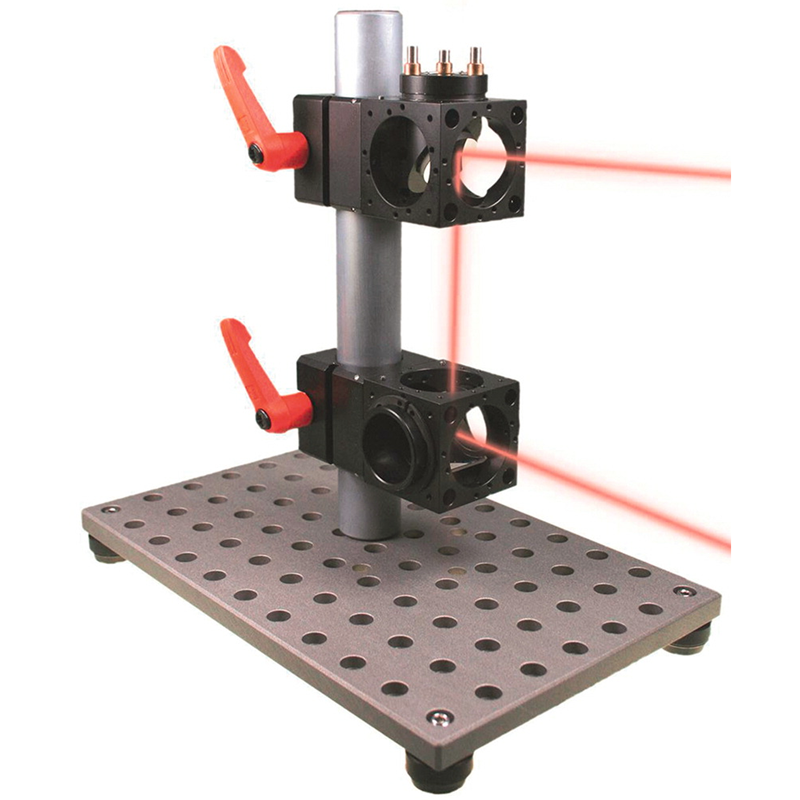

使用例（ベースプレートはセットに含まれません）

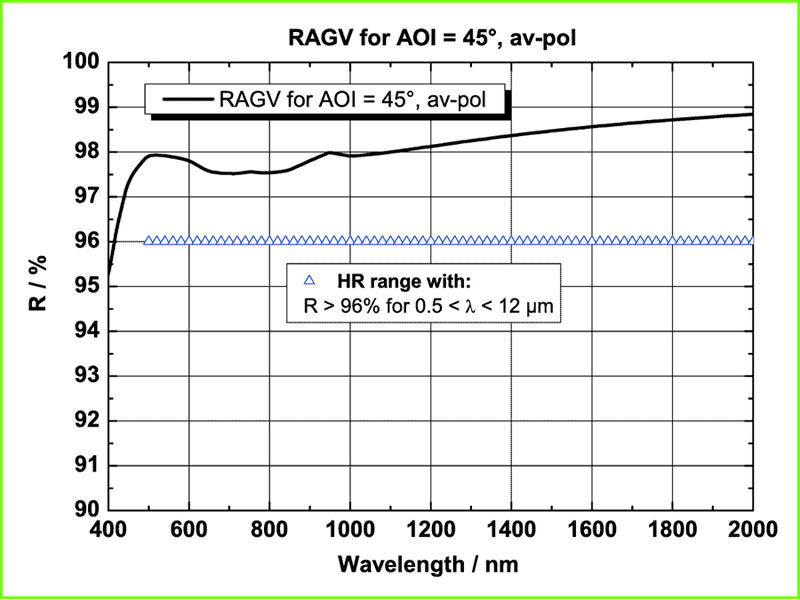

RAGVコートのスペクトルカーブ（AOI=45°、無偏光の場合）
特長
- 強化ポストによる高安定性
- 吸収バンドのない均等な反射
- 短パルス（fs）レーザー用途に最適
- 反射率（0° ≦ AOI ≦ 60°, 無偏光） >96%@500nm ≦ λ ≦ 780nm, >97%@780nm ≦ λ ≦ 10µm
- ダメージ閾値 H >1.5J/cm2 at 1064nm with 11ns laser pulses (s-on-1) at 10Hz
セット内容
| 型番 （数量） | 製品名 |
|---|---|
| G061082000 （2） | クランプブロック 25 |
| G061201000 （1） | ポスト 25-200-M |
| G061207000 （8） | ロッド 20mm |
| G061011000 （1） | イモネジセット M2.3x3（150個セット） |
| G063730000 （1） | 調整可能ミラーインサート 30 |
| 型番 （数量） | 製品名 |
|---|---|
| G061084000 （1） | ビームディフレクタキューブ |
| G061081000 （1） | キューブ 30 |
| G340636000 （1） | 銀コート平面ミラー RAGV; bxL=20x30; d=2.5; L/2 |
| G340623000 （1） | 銀コート平面ミラー RAGV; D=22.4x31.5 oval; d=3.5; L/2 |
