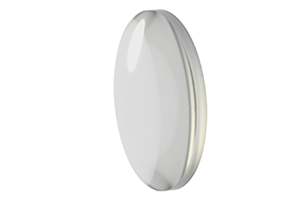

両凸レンズ（マウントなし ・ ⌀ 6～22.4 mm）

両凸レンズ（マウントなし ・ ⌀ 6～22.4 mm）

仕様

Part No. Optic Size (mm) Focal Length (mm) Material Optic Centering Accuracy Surface Quality Optic Center Thickness dm (mm) dm Tolerance (mm) Optic Edge Thickness (mm) s, s'588 nm (mm) f'546 nm (mm) f'633 nm (mm) f'1064 nm (mm) Radius of Curvature 1 (mm) Radius of Curvature 2 (mm)
G311328000 ⌀6 5 N-BAK4 10' 3x0.1 2.9 ± 0.1 0.9 3.95 4.97 5 5.08 5.085 -5.085
G311329000 ⌀8 7 N-BAK4 10' 3x0.1 3.4 ± 0.1 1.1 6 7.14 7.21 7.33 7.499 -7.499
G311300000 ⌀10 10 N-BAK4 10' 3x0.16 3.5 ± 0.1 1 8.78 9.93 10.01 10.17 10.669 -10.669
G311377000 ⌀12.5 12.5 N-BK7 10' 3x0.16 4.5 ± 0.1 1 10.79 12.33 12.41 12.61 11.971 -11.971
G311381000 ⌀12.7 15 N-BK7 10' 3x0.16 4 ± 0.1 1.1 13.58 14.91 15.01 15.25 14.749 -14.749
G311382000 ⌀12.7 20 N-BK7 10' 3x0.16 3 ± 0.1 0.9 18.94 19.88 20.02 20.34 20.097 -20.097
G311383000 ⌀12.7 30 N-BK7 10' 3x0.16 3 ± 0.1 1.6 28.8 29.7 29.9 30.4 30.287 -30.287
G311384000 ⌀12.7 50 N-BK7 10' 3x0.16 3 ± 0.1 2.2 48.92 49.74 50.08 50.91 51.08 -51.08
G311387000 ⌀12.7 150 N-BK7 10' 3x0.16 3 ± 0.1 2.7 148.5 148.9 150 152.5 153.99 -153.99
G311378000 ⌀18 16 N-BK7 10' 3x0.16 7 ± 0.2 1.1 13.43 15.88 15.99 16.24 15.179 -15.179
G311338000 ⌀22.4 20 N-BK7 10' 3x0.25 8.8 ± 0.2 1.6 17.05 20.13 20.26 20.58 19.248 -19.248
G311308000 ⌀22.4 25 N-BK7 10' 3x0.25 7 ± 0.2 1.6 22.4 24.74 24.9 25.3 24.406 -24.406
G311310000 ⌀22.4 30 N-BK7 10' 3x0.25 6.3 ± 0.2 2 28.01 30.06 30.27 30.75 30.069 -30.069
G311314000 ⌀22.4 40 N-BK7 10' 3x0.25 5 ± 0.2 2 39.66 41.2 41.48 42.16 41.867 -41.867
G311315000 ⌀22.4 50 N-BK7 10' 3x0.25 4.5 ± 0.2 2.1 49.88 51.19 51.55 52.4 52.33 -52.33
G311316000 ⌀22.4 60 N-BK7 10' 3x0.25 4 ± 0.2 2 59.94 61.05 61.47 62.49 62.643 -62.643
G311317000 ⌀22.4 80 N-BK7 10' 3x0.25 3.5 ± 0.2 2 80.24 81.1 81.67 83.02 83.536 -83.536
G311318000 ⌀22.4 100 N-BK7 10' 3x0.25 3.5 ± 0.2 2.3 100.44 101.22 101.93 103.61 104.41 -104.41
G311319000 ⌀22.4 150 N-BK7 10' 3x0.25 3 ± 0.2 2.2 150.65 151.08 152.14 154.66 156.22 -156.22
G311320000 ⌀22.4 200 N-BK7 10' 3x0.25 3 ± 0.2 2.4 202.51 202.75 204.18 207.56 209.83 -209.83

製品一覧

  • コーティングなし： 型番末尾 xxx=000
  • ARB2-VIS： 型番末尾 xxx=322
  • ARB2-NIR： 型番末尾 xxx=525
  • ARHS-YAG： 型番末尾 xxx=329
  • RAL(AL)： 型番末尾 xxx=331
  • RAGV： 型番末尾 xxx=400

【型番】 G311328xxx【製品名】 Biconvex lens; N-BaK 4; D=6; F=5

【型番】 G311329xxx【製品名】 Biconvex lens; N-BaK 4; D=8; F=7

【型番】 G311300xxx【製品名】 Biconvex lens; N-BaK 4; D=10; F=10

【型番】 G311377xxx【製品名】 Biconvex lens; N-BK 7; D=12.5; F=12.5

【型番】 G311381xxx【製品名】 Biconvex lens; N-BK 7; D=12.7; F=15

【型番】 G311382xxx【製品名】 Biconvex lens; N-BK 7; D=12.7; F=20

【型番】 G311383xxx【製品名】 Biconvex lens; N-BK 7; D=12.7; F=30

【型番】 G311384xxx【製品名】 Biconvex lens; N-BK 7; D=12.7; F=50

【型番】 G311387xxx【製品名】 Biconvex lens; N-BK 7; D=12.7; F=150

【型番】 G311378xxx【製品名】 Biconvex lens; N-BK 7; D=18; F=16

【型番】 G311338xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=20

【型番】 G311308xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=25

【型番】 G311310xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=30

【型番】 G311314xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=40

【型番】 G311315xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=50

【型番】 G311316xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=60

【型番】 G311317xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=80

【型番】 G311318xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=100

【型番】 G311319xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=150

【型番】 G311320xxx【製品名】 Biconvex lens; N-BK 7; D=22.4; F=200

価格表

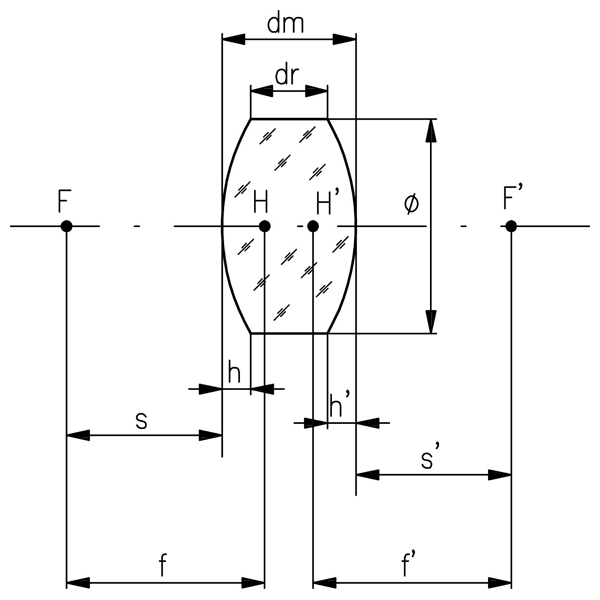

図面

Dimensions f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h, h': sagital height primary/secondary vertex
h, h' = (dm-dr) / 2 for symmetrical biconvex lenses
F, F': focal points
H, H': principal points

Tolerances:
Focal length f': ±2%
Image distance s': ±2%
