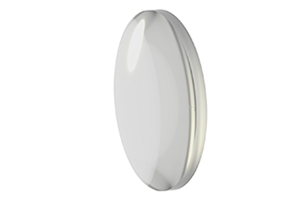

両凸レンズ（マウントなし ・ ⌀ 25.4～31.5 mm）
仕様
| Part No. | Optic Size (mm) | Focal Length (mm) | Material | Optic Centering Accuracy | Surface Quality | Optic Center Thickness dm (mm) | dm Tolerance (mm) | Optic Edge Thickness (mm) | s, s'588 nm (mm) | f'546 nm (mm) | f'633 nm (mm) | f'1064 nm (mm) | Radius of Curvature 1 (mm) | Radius of Curvature 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G311321000 | ⌀25.4 | 30 | N-BK7 | 3x0.25 | 7 | ± 0.2 | 1.4 | 27.89 | 30.18 | 30.39 | 30.88 | 30.069 | -30.069 | |
| G311322000 | ⌀25.4 | 50 | N-BK7 | 3x0.25 | 7 | ± 0.2 | 3.8 | 48.24 | 50.42 | 50.77 | 51.6 | 51.08 | -51.08 | |
| G311323000 | ⌀25.4 | 80 | N-BK7 | 3x0.25 | 7 | ± 0.2 | 5 | 77.36 | 79.41 | 79.96 | 81.28 | 81.166 | -81.166 | |
| G311324000 | ⌀25.4 | 100 | N-BK7 | 3x0.25 | 7 | ± 0.2 | 5.4 | 98.41 | 100.4 | 101.1 | 102.8 | 102.92 | -102.92 | |
| G311325000 | ⌀25.4 | 150 | N-BK7 | 3x0.25 | 7 | ± 0.2 | 6 | 147.8 | 149.6 | 150.7 | 153.1 | 153.99 | -153.99 | |
| G311331000 | ⌀31.5 | 30 | N-SK2 | 3x0.25 | 9.5 | ± 0.2 | 2 | 27.03 | 30.02 | 30.25 | 30.75 | 34.721 | -34.721 | |
| G311339000 | ⌀31.5 | 40 | N-BK7 | 3x0.25 | 8.3 | ± 0.2 | 2.1 | 39.09 | 41.77 | 42.06 | 42.74 | 41.867 | -41.867 | |
| G311351000 | ⌀31.5 | 50 | N-BK7 | 3x0.25 | 7 | ± 0.2 | 2.1 | 49.45 | 51.62 | 51.98 | 52.83 | 52.33 | -52.33 | |
| G311357000 | ⌀31.5 | 70 | N-BK7 | 3x0.25 | 5.5 | ± 0.2 | 2.1 | 69.57 | 71.15 | 71.65 | 72.82 | 72.862 | -72.862 | |
| G311335000 | ⌀31.5 | 130 | N-BK7 | 3x0.25 | 4 | ± 0.2 | 2.2 | 129.3 | 130.14 | 131.06 | 133.23 | 134.325 | -134.325 |
製品一覧
- コーティングなし： 型番末尾 xxx=000

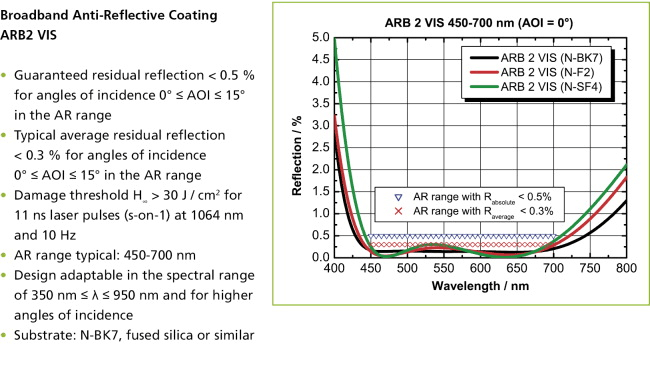

- ARB2-VIS： 型番末尾 xxx=322

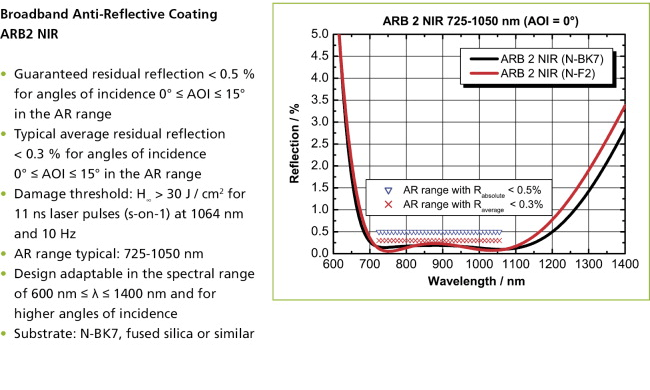

- ARB2-NIR： 型番末尾 xxx=525

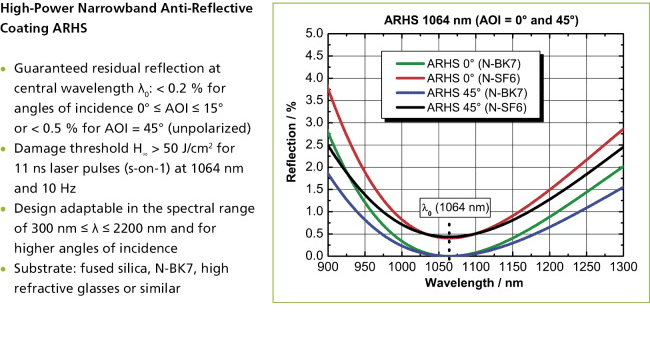

- ARHS-YAG： 型番末尾 xxx=329
- RAL(AL)： 型番末尾 xxx=331
- RAGV： 型番末尾 xxx=400
【型番】 G311321xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=30
【型番】 G311322xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=50
【型番】 G311323xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=80
【型番】 G311324xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=100
【型番】 G311325xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=150
【型番】 G311331xxx【製品名】 Biconvex lens; N-SK 2; D=31.5; F=30
【型番】 G311339xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=40
【型番】 G311351xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=50
【型番】 G311357xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=70
【型番】 G311335xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=130
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について
図面
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
Ø: lens diameter
dm: center thickness
dr: edge thickness
h, h': sagital height primary/secondary vertex
h, h' = (dm-dr) / 2 for symmetrical biconvex lenses
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%
