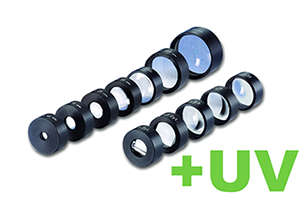

両凸レンズ（マウント付き ・ 石英ガラス）
仕様
| Part No. | Optic Size (mm) | Length (mm) | Mount | Focal Length (mm) | Material | Optic Centering Accuracy | Optic Center Thickness dm (mm) | Optic Edge Thickness (mm) | ⌀ Tolerance (mm) | Clear aperture (mm) | f'1064 nm (mm) | Outer Diameter (mm) | Radius of Curvature 1 (mm) | Radius of Curvature 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G052212000 | ⌀6 | 8 | n | 5 | Fused Silica | 4' | 3 | 1 | -0.075 | 5 | 6.14 | 16 | 5.012 | -5.012 |
| G052213000 | ⌀10 | 8 | n | 10 | Fused Silica | 4' | 4 | 1.2 | -0.09 | 9 | 11.39 | 16 | 9.578 | -9.578 |
| G052214000 | ⌀12.5 | 8 | n | 12.5 | Fused Silica | 4' | 4.7 | 1 | -0.13 | 11.5 | 13.7 | 16 | 11.548 | -11.548 |
| G052215000 | ⌀12.7 | 8 | n | 16 | Fused Silica | 4' | 3.8 | 1.2 | -0.13 | 11.5 | 18.17 | 16 | 15.735 | -15.735 |
| G063316000 | ⌀18 | 10 | m | 20 | Fused Silica | 4' | 5.8 | 1.4 | -0.13 | 17 | 22.91 | 25 | 19.668 | -19.668 |
| G063030000 | ⌀22.4 | 10 | m | 25 | Fused Silica | 4' | 7 | 1.6 | -0.13 | 21.4 | 28.4 | 25 | 24.406 | -24.406 |
| G063317000 | ⌀22.4 | 10 | m | 30 | Fused Silica | 4' | 6 | 1.5 | -0.13 | 21.4 | 33.32 | 25 | 29.007 | -29.007 |
| G063318000 | ⌀22.4 | 10 | m | 40 | Fused Silica | 4' | 4.9 | 1.7 | -0.13 | 21.4 | 44.8 | 25 | 39.525 | -39.525 |
| G063319000 | ⌀22.4 | 10 | m | 50 | Fused Silica | 4' | 4.2 | 1.6 | -0.13 | 21.4 | 55.66 | 25 | 49.403 | -49.403 |
| G063320000 | ⌀22.4 | 10 | m | 60 | Fused Silica | 4' | 3.7 | 1.6 | -0.13 | 21.4 | 67.82 | 25 | 60.43 | -60.43 |
| G063031000 | ⌀22.4 | 10 | m | 80 | Fused Silica | 4' | 3.3 | 1.7 | -0.13 | 21.4 | 87.62 | 25 | 78.298 | -78.298 |
| G063321000 | ⌀22.4 | 10 | m | 100 | Fused Silica | 4' | 2.9 | 1.6 | -0.13 | 21.4 | 111.67 | 25 | 100 | -100 |
| G063322000 | ⌀22.4 | 10 | m | 150 | Fused Silica | 4' | 2.4 | 1.6 | -0.13 | 21.4 | 166.75 | 25 | 149.62 | -149.62 |
| G063323000 | ⌀22.4 | 10 | m | 200 | Fused Silica | 4' | 2.2 | 1.6 | -0.13 | 21.4 | 222.2 | 25 | 199.53 | -199.53 |
| G063161000 | ⌀31.5 | 16 | m | 30 | Fused Silica | 3' | 11.5 | 2 | -0.07 | 30 | 33.8 | 35 | 28.49 | -28.49 |
| G063162000 | ⌀31.5 | 16 | m | 40 | Fused Silica | 3' | 8.6 | 2 | -0.07 | 30 | 45.17 | 35 | 39.243 | -39.243 |
| G063163000 | ⌀31.5 | 16 | m | 50 | Fused Silica | 3' | 7.3 | 2.2 | -0.07 | 30 | 56.44 | 35 | 49.581 | -49.581 |
| G063164000 | ⌀31.5 | 16 | m | 60 | Fused Silica | 3' | 6.2 | 2 | -0.07 | 30 | 67.81 | 35 | 59.996 | -59.996 |
| G063165000 | ⌀31.5 | 16 | m | 80 | Fused Silica | 3' | 5.1 | 2 | -0.07 | 30 | 90.5 | 35 | 80.583 | -80.583 |
| G063166000 | ⌀31.5 | 16 | m | 100 | Fused Silica | 3' | 4.5 | 2 | -0.07 | 30 | 113.2 | 35 | 101.092 | -101.092 |
| G063168000 | ⌀31.5 | 16 | m | 120 | Fused Silica | 3' | 4.1 | 2.1 | -0.07 | 30 | 135.76 | 35 | 121.446 | -121.446 |
製品一覧
- コーティングなし： 型番末尾 xxx=000
- ARB2-VIS： 型番末尾 xxx=322
- ARB2-NIR： 型番末尾 xxx=525
- ARHS-YAG： 型番末尾 xxx=329
- RAL(AL)： 型番末尾 xxx=331
- RAGV： 型番末尾 xxx=400
【型番】 G052212xxx
【製品名】 Biconvex lens; Fused silica; D=6; F=5; mounted
【型番】 G052213xxx
【製品名】 Biconvex lens; Fused silica; D=10; F=10; mounted
【型番】 G052214xxx
【製品名】 Biconvex lens; Fused silica; D=12.5; F=12.5; mounted
【型番】 G052215xxx
【製品名】 Biconvex lens; Fused silica; D=12.5; F=16; mounted
【型番】 G063316xxx
【製品名】 Biconvex lens; Fused silica; D=18; F=20; mounted
【型番】 G063030xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=25; mounted
【型番】 G063317xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=30; mounted
【型番】 G063318xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=40; mounted
【型番】 G063319xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=50; mounted
【型番】 G063320xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=60; mounted
【型番】 G063031xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=80; mounted
【型番】 G063321xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=100; mounted
【型番】 G063322xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=150; mounted
【型番】 G063323xxx
【製品名】 Biconvex lens; Fused silica; D=22.4; F=200; mounted
【型番】 G063161xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=30; mounted
【型番】 G063162xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=40; mounted
【型番】 G063163xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=50; mounted
【型番】 G063164xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=60; mounted
【型番】 G063165xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=80; mounted
【型番】 G063166xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=100; mounted
【型番】 G063168xxx
【製品名】 Biconvex lens; Fused silica; D=31.5; F=120; mounted
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

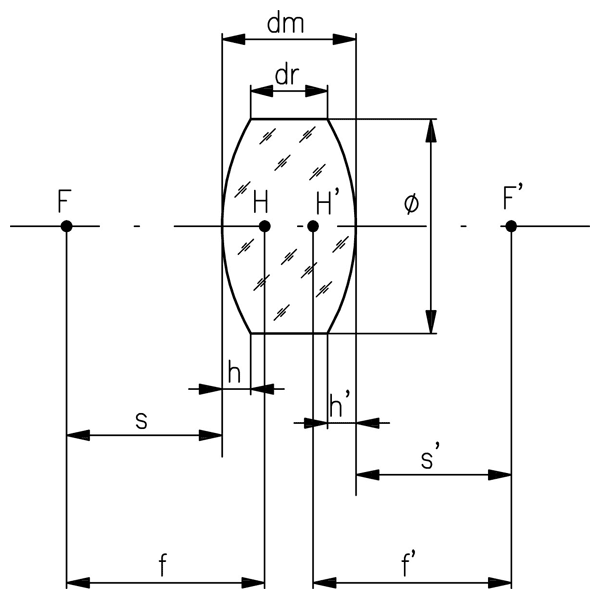

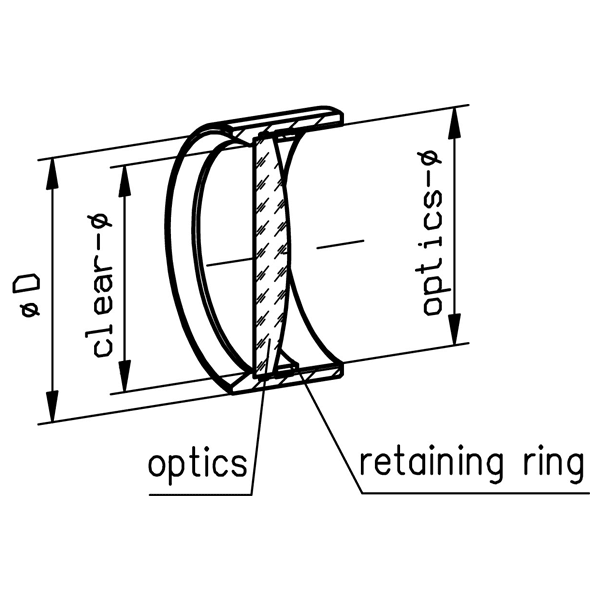

図面
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
Ø: lens diameter
dm: center thickness
dr: edge thickness
h, h': sagital height primary/secondary vertex
h, h' = (dm-dr) / 2 for symmetrical biconvex lenses
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%

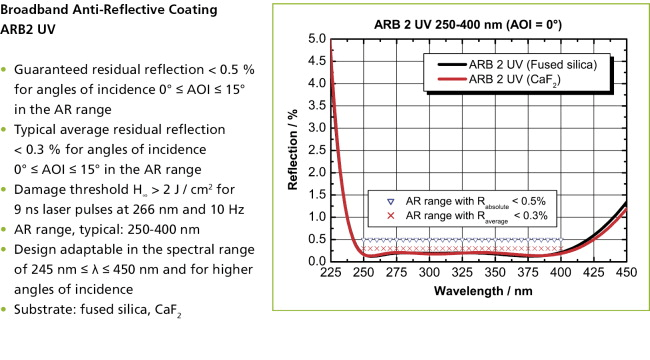

コーティング
