両凸レンズ（マウント付き・ ⌀ 6～22.4 mm）

ご相談・お問合せ

仕様
製品一覧
価格表
図面
コーティング

仕様

Part No.	Optic Size (mm)	Length (mm)	Mount	Focal Length (mm)	Material	Optic Centering Accuracy	Optic Center Thickness dm (mm)	Optic Edge Thickness (mm)	⌀ Tolerance (mm)	Clear aperture (mm)	f'1064 nm (mm)	Outer Diameter (mm)	Radius of Curvature 1 (mm)	Radius of Curvature 2 (mm)
G052201000	⌀6	8	n	5	N-BAK4	10'	2.9	0.9	-0.075	5	5.08	16	5.085	-5.085
G052202000	⌀8	8	n	7	N-BAK4	10'	3.4	1.1	-0.09	7	7.33	16	7.499	-7.499
G052203000	⌀10	8	n	10	N-BAK4	10'	3.5	1	-0.09	9	10.17	16	10.669	-10.669
G052204000	⌀12.5	8	n	12.5	N-BK7	10'	4.5	1	-0.11	11.5	12.61	16	11.971	-11.971
G052205000	⌀12.7	8	n	15	N-BK7	10'	4	1.1	-0.12	11.5	15.25	16	14.749	-14.749
G052206000	⌀12.7	8	n	20	N-BK7	10'	3	0.9	-0.12	11.5	20.34	16	20.097	-20.097
G052207000	⌀12.7	8	n	30	N-BK7	10'	3	1.6	-0.12	11.5	30.4	16	30.287	-30.287
G052208000	⌀12.7	8	n	50	N-BK7	10'	3	2.2	-0.12	11.5	50.91	16	51.08	-51.08
G052210000	⌀12.7	8	n	100	N-BK7	10'	3	2.6	-0.12	11.5	102.1	16	102.92	-102.92
G052211000	⌀12.7	8	n	150	N-BK7	10'	3	2.7	-0.12	11.5	152.5	16	153.99	-153.99
G063033000	⌀18	10	m	16	N-BK7	10'	7	1.1	-0.11	17	16.24	25	15.179	-15.179
G063020000	⌀22.4	10	m	20	N-BK7	10'	8.8	1.6	-0.13	21.4	20.58	25	19.248	-19.248
G063021000	⌀22.4	10	m	25	N-BK7	10'	7	1.6	-0.13	21.4	25.3	25	24.406	-24.406
G063022000	⌀22.4	10	m	30	N-BK7	10'	6.3	2	-0.13	21.4	30.75	25	30.069	-30.069
G063023000	⌀22.4	10	m	40	N-BK7	10'	5	2	-0.13	21.4	42.16	25	41.867	-41.867
G063024000	⌀22.4	10	m	50	N-BK7	10'	4.5	2.1	-0.13	21.4	52.4	25	52.33	-52.33
G063025000	⌀22.4	10	m	60	N-BK7	10'	4	2	-0.13	21.4	62.49	25	62.643	-62.643
G063026000	⌀22.4	10	m	80	N-BK7	10'	3.5	2	-0.13	21.4	83.02	25	83.536	-83.536
G063027000	⌀22.4	10	m	100	N-BK7	10'	3.5	2.3	-0.13	21.4	103.61	25	104.41	-104.41
G063028000	⌀22.4	10	m	150	N-BK7	10'	3	2.2	-0.13	21.4	154.66	25	156.22	-156.22
G063029000	⌀22.4	10	m	200	N-BK7	10'	3	2.4	-0.13	21.4	207.56	25	209.83	-209.83

製品一覧

コーティングなし：型番末尾 xxx=000
ARB2-VIS：型番末尾 xxx=322

ARB2-NIR：型番末尾 xxx=525
ARHS-YAG：型番末尾 xxx=329

RAL(AL)：型番末尾 xxx=331
RAGV：型番末尾 xxx=400

【型番】 G052201xxx
【製品名】 Biconvex lens; N-BaK 4; D=6; F=5; mounted

【型番】 G052202xxx
【製品名】 Biconvex lens; N-BaK 4; D=8; F=7; mounted

【型番】 G052203xxx
【製品名】 Biconvex lens; N-BaK 4; D=10; F=10; mounted

【型番】 G052204xxx
【製品名】 Biconvex lens; N-BK 7; D=12.5; F=12.5; mounted

【型番】 G052205xxx
【製品名】 Biconvex lens; N-BK 7; D=12.7; F=15; mounted

【型番】 G052206xxx
【製品名】 Biconvex lens; N-BK 7; D=12.7; F=20; mounted

【型番】 G052207xxx
【製品名】 Biconvex lens; N-BK 7; D=12.7; F=30; mounted

【型番】 G052208xxx
【製品名】 Biconvex lens; N-BK 7; D=12.7; F=50; mounted

【型番】 G052210xxx
【製品名】 Biconvex lens; N-BK 7; D=12.7; F=100; mounted end of life - residual stock is available

【型番】 G052211xxx
【製品名】 Biconvex lens; N-BK 7; D=12.7; F=150; mounted

【型番】 G063033xxx
【製品名】 Biconvex lens; N-BK 7; D=18; F=16; mounted

【型番】 G063020xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=20; mounted

【型番】 G063021xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=25; mounted

【型番】 G063022xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=30; mounted

【型番】 G063023xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=40; mounted

【型番】 G063024xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=50; mounted

【型番】 G063025xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=60; mounted

【型番】 G063026xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=80; mounted

【型番】 G063027xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=100; mounted

【型番】 G063028xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=150; mounted

【型番】 G063029xxx
【製品名】 Biconvex lens; N-BK 7; D=22.4; F=200; mounted

価格表

レーザー用光学部品価格表

※

送料については、次のページから詳細をご確認ください。送料（配送料）について

図面

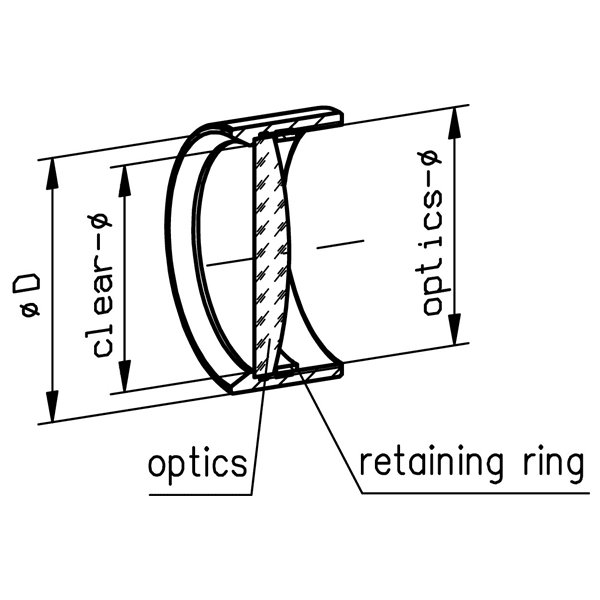

Dimensions

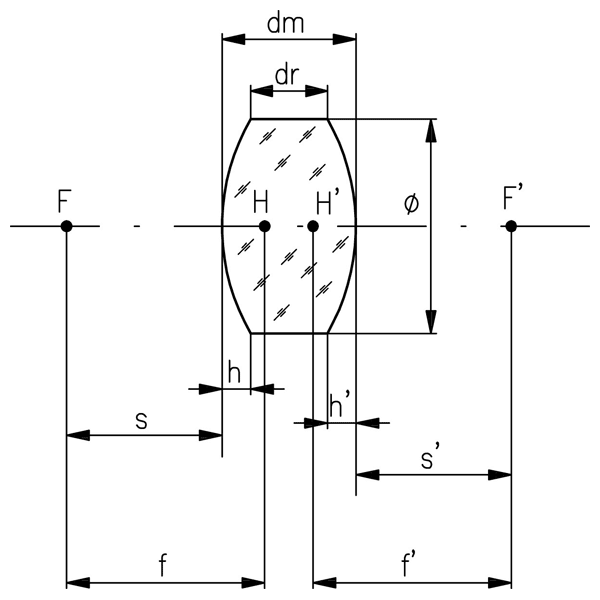

Dimensions f: focal length (object side)
^f': focal length (image side)
s: object distance
s': image distance
Ø: lens diameter
dm: center thickness
dr: edge thickness
h, h': sagital height primary/secondary vertex
h, h' = (dm-dr) / 2 for symmetrical biconvex lenses
F, F': focal points
H, H': principal points

Tolerances:
Focal length ^f': ±2%
Image distance s': ±2%
