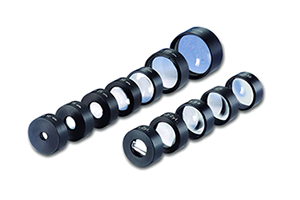

両凸レンズ（マウント付き ・ ⌀ 25.4 / 31.5mm）
仕様
| Part No. | Optic Size (mm) | Length (mm) | Mount | Focal Length (mm) | Material | Optic Centering Accuracy | Optic Center Thickness dm (mm) | Optic Edge Thickness (mm) | ⌀ Tolerance (mm) | Clear aperture (mm) | f'1064 nm (mm) | Outer Diameter (mm) | Radius of Curvature 1 (mm) | Radius of Curvature 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G063851000 | ⌀25.4 | 12 | m | 30 | N-BK7 | 3' | 7 | 1.4 | -0.06 | 24 | 30.88 | 30 | 30.069 | -30.069 |
| G063852000 | ⌀25.4 | 12 | m | 50 | N-BK7 | 3' | 7 | 3.8 | -0.06 | 24 | 51.6 | 30 | 51.08 | -51.08 |
| G063853000 | ⌀25.4 | 12 | m | 80 | N-BK7 | 3' | 7 | 5 | -0.06 | 24 | 81.28 | 30 | 81.166 | -81.166 |
| G063854000 | ⌀25.4 | 12 | m | 100 | N-BK7 | 3' | 7 | 5.4 | -0.06 | 24 | 102.8 | 30 | 102.92 | -102.92 |
| G063855000 | ⌀25.4 | 12 | m | 150 | N-BK7 | 3' | 7 | 6 | -0.06 | 24 | 153.1 | 30 | 153.99 | -153.99 |
| G063151000 | ⌀31.5 | 16 | m | 30 | N-SK2 | 3' | 9.5 | 2 | -0.07 | 30 | 30.75 | 35 | 34.721 | -34.721 |
| G063012000 | ⌀31.5 | 16 | m | 40 | N-BK7 | 3' | 8.3 | 2.1 | -0.07 | 30 | 42.74 | 35 | 41.867 | -41.867 |
| G063013000 | ⌀31.5 | 16 | m | 50 | N-BK7 | 3' | 7 | 2.1 | -0.07 | 30 | 52.83 | 35 | 52.33 | -52.33 |
| G063014000 | ⌀31.5 | 16 | m | 70 | N-BK7 | 3' | 5.5 | 2.1 | -0.07 | 30 | 72.82 | 35 | 72.862 | -72.862 |
| G063155000 | ⌀31.5 | 16 | m | 130 | N-BK7 | 3' | 4 | 2.2 | -0.07 | 30 | 133.23 | 35 | 134.325 | -134.325 |
製品一覧
- コーティングなし： 型番末尾 xxx=000
- ARB2-VIS： 型番末尾 xxx=322
- ARB2-NIR： 型番末尾 xxx=525
- ARHS-YAG： 型番末尾 xxx=329
- RAL(AL)： 型番末尾 xxx=331
- RAGV： 型番末尾 xxx=400
【型番】 G063851xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=30; mounted
【型番】 G063852xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=50; mounted
【型番】 G063853xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=80; mounted
【型番】 G063854xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=100; mounted
【型番】 G063855xxx【製品名】 Biconvex lens; N-BK 7; D=25.4; F=150; mounted
【型番】 G063151xxx【製品名】 Biconvex lens; N-SK2; D=31.5; F=30; mounted
【型番】 G063012xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=40; mounted
【型番】 G063013xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=50; mounted
【型番】 G063014xxx【製品名】 Biconvexl lens; N-BK 7; D=31.5; F=70; mounted
【型番】 G063155xxx【製品名】 Biconvex lens; N-BK 7; D=31.5; F=130; mounted
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

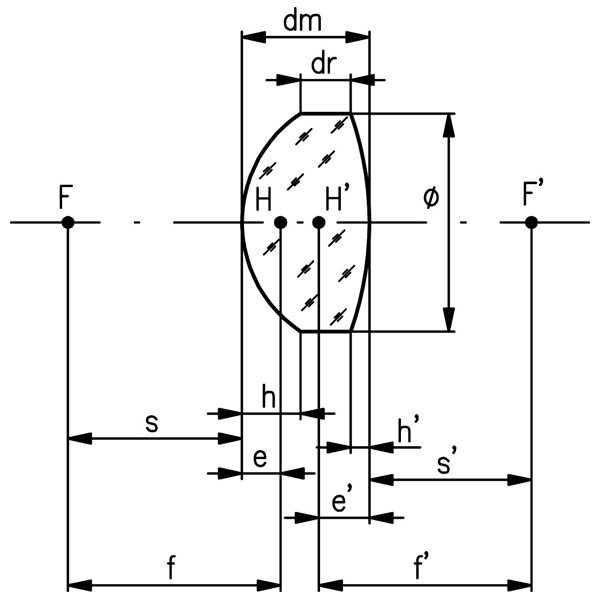

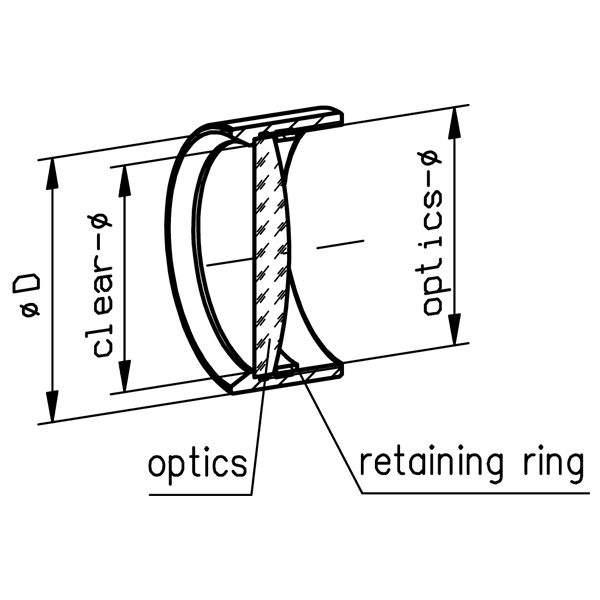

図面
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
e: distance, primary principal point primary vertex (e=f-s)
e': distance, secondary principal point secondary vertex (e'=f'-s')
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex
h': sagittal height secondary vertex
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%

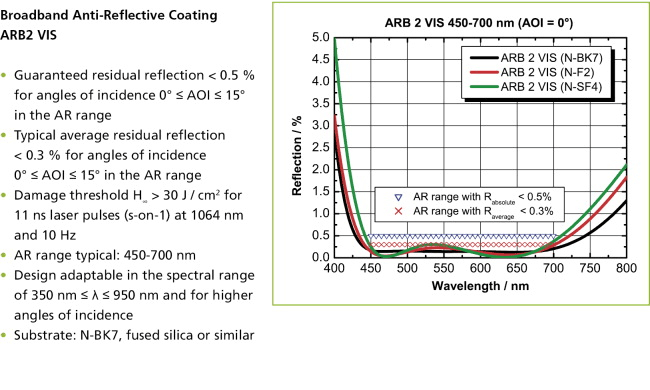

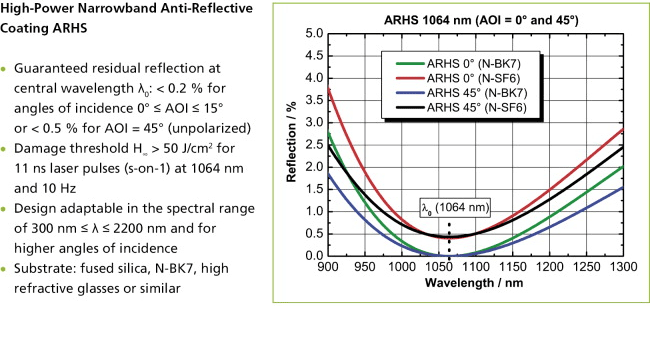

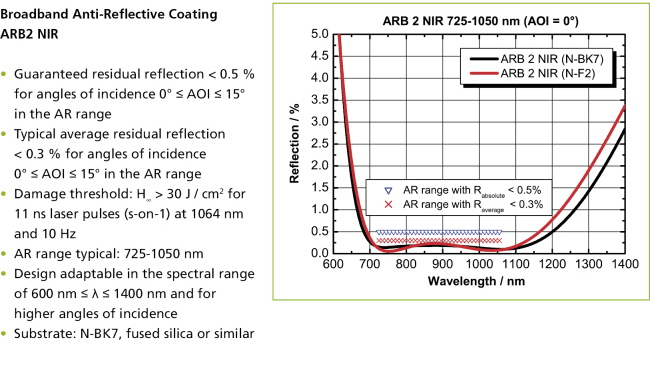

コーティング
