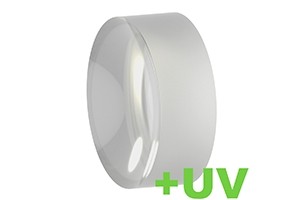

両凹レンズ（マウントなし ・ 石英ガラス）
仕様
2行目のフィールドに先頭の文字から入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。
| Part No. | Optic Size (mm) | Focal Length (mm) | Material | Optic Centering Accuracy | Surface Quality | Optic Center Thickness dm (mm) | dm Tolerance (mm) | Optic Edge Thickness (mm) | ⌀ Tolerance (mm) | h, h' (mm) | f'1064 nm (mm) | Radius of Curvature 1 (mm) | Radius of Curvature 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G313330000 | ⌀22.4 | -20 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 8.1 | -0.13 | 3.3 | -22.59 | -20.535 | 20.535 |
| G313331000 | ⌀22.4 | -30 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 5.7 | -0.13 | 2.1 | -33.43 | -30.287 | 30.287 |
| G313332000 | ⌀22.4 | -40 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 4.7 | -0.13 | 1.6 | -44.67 | -40.388 | 40.388 |
| G313333000 | ⌀22.4 | -50 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 4.1 | -0.13 | 1.3 | -55.89 | -50.481 | 50.481 |
製品一覧
- コーティングなし： 型番末尾 xxx=000
- ARB2-VIS： 型番末尾 xxx=322
- ARB2-NIR： 型番末尾 xxx=525
- ARHS-YAG： 型番末尾 xxx=329
- RAL(AL)： 型番末尾 xxx=331
- RAGV： 型番末尾 xxx=400
【型番】 G063344xxx【製品名】 Biconcave lens; Fused silica; D=22.4; F=-20; mounted 【型番】 G063345xxx【製品名】 Biconcave lens; Fused silica; D=22.4; F=-30; mounted 【型番】 G063346xxx【製品名】 Biconcave lens; Fused silica; D=22.4; F=-40; mounted 【型番】 G063347xxx【製品名】 Biconcave lens; Fused silica; D=22.4; F=-50; mounted
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

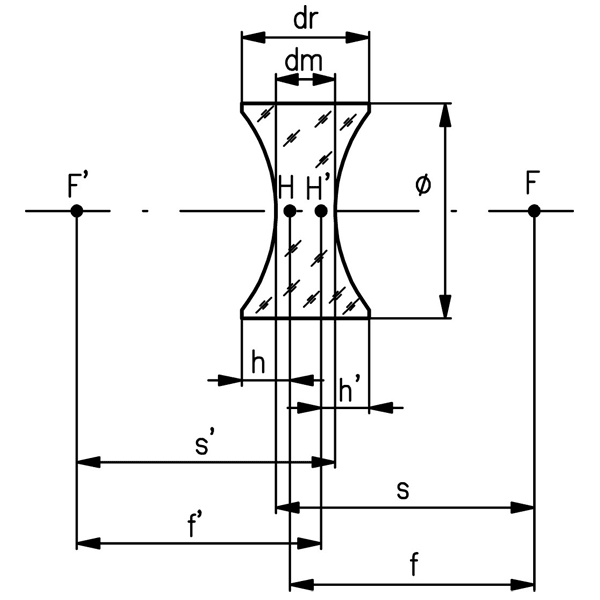

図面
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex
h': sagittal height secondary vertex
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%

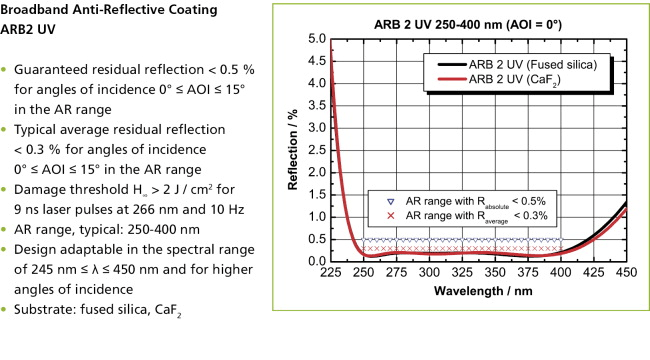

コーティング
