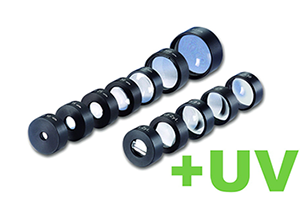

平凹レンズ（マウント付き ・ 石英ガラス）
仕様
2行目のフィールドに先頭の文字から入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。
| Part No. | Optic Size (mm) | Length (mm) | Focal Length (mm) | Material | Optic Centering Accuracy | Surface Quality | Optic Center Thickness dm (mm) | dm Tolerance (mm) | Optic Edge Thickness (mm) | ⌀ Tolerance (mm) | f'1064 nm (mm) | Outer Diameter (mm) | Radius of Curvature 1 (mm) | Radius of Curvature 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G052313000 | ⌀6 | 8 | -10 | Fused Silica | 4' | 3x0.063 | 1 | ±0.10 | 2 | -0.09 | -11.15 | 16 | -5.012 | Plane |
| G052314000 | ⌀10 | 8 | -16 | Fused Silica | 4' | 3x0.1 | 1 | ±0.15 | 2.7 | -0.09 | -18.19 | 16 | -8.175 | Plane |
| G052315000 | ⌀12.7 | 8 | -20 | Fused Silica | 4' | 3x0.1 | 4 | ±0.2 | 6 | -0.11 | -22.25 | 16 | -10 | Plane |
| G063352000 | ⌀22.4 | 10 | -40 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 4.9 | -0.13 | -44.71 | 25 | -20.097 | Plane |
| G063353000 | ⌀22.4 | 10 | -50 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 4.1 | -0.13 | -56.69 | 25 | -25.483 | Plane |
| G063354000 | ⌀22.4 | 10 | -100 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 2.8 | -0.13 | -112.3 | 25 | -50.481 | Plane |
| G063355000 | ⌀22.4 | 10 | -150 | Fused Silica | 4' | 3x0.16 | 1.5 | ±0.2 | 2.3 | -0.13 | -168.03 | 25 | -75.531 | Plane |
製品一覧
- コーティングなし： 型番末尾 xxx=000
- ARB2-VIS： 型番末尾 xxx=322
- ARB2-NIR： 型番末尾 xxx=525
- ARHS-YAG： 型番末尾 xxx=329
- RAL(AL)： 型番末尾 xxx=331
- RAGV： 型番末尾 xxx=400
【型番】 G052313xxx
【製品名】 Plano-Conc. lens; Fused silica; D=6; F=-10; mounted
【型番】 G052314xxx
【製品名】 Plano-Conc. lens; Fused silica; D=10; F=-16; mounted
【型番】 G052315xxx
【製品名】 Plano-Conc. lens; Fused silica; D=12.7; F=-20; mounted
【型番】 G063352xxx
【製品名】 Plano-Conc. lens; Fused silica; D=22.4; F=-40; mounted
【型番】 G063353xxx
【製品名】 Plano-Conc. lens; Fused silica; D=22.4; F=-50; mounted
【型番】 G063354xxx
【製品名】 Plano-Conc. lens; Fused silica; D=22.4; F=-100; mounted
【型番】 G063355xxx
【製品名】 Plano-Conc. lens; Fused silica; D=22.4; F=-150; mounted
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

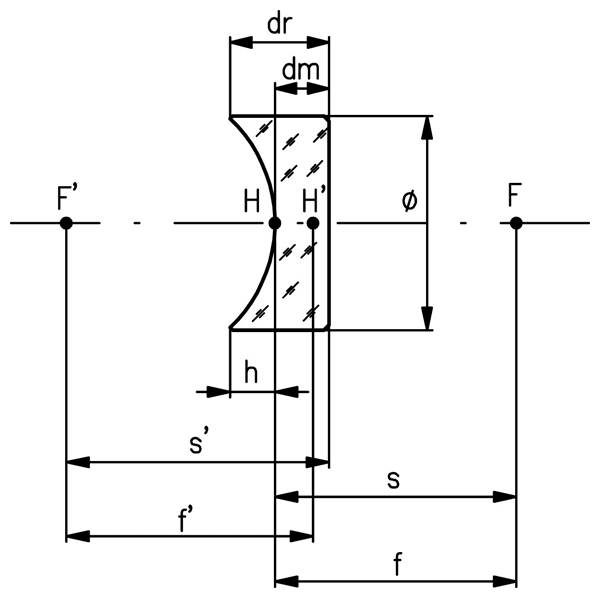

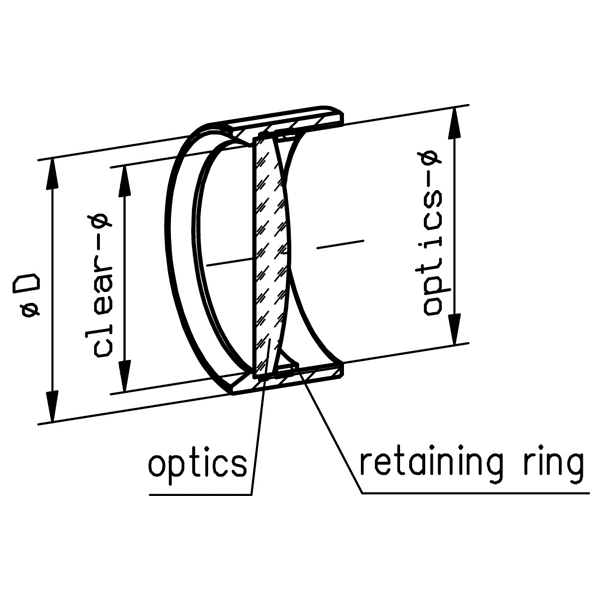

図面
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex (h=dr-dm)
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%

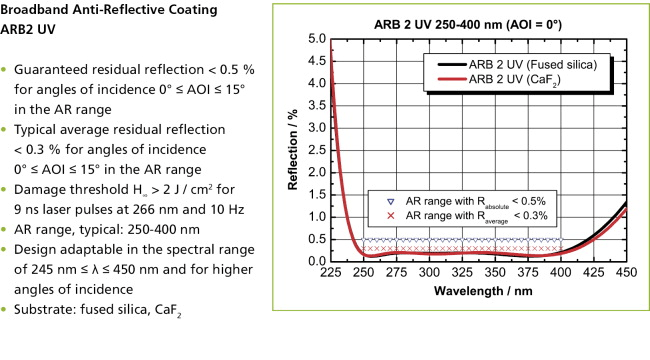

コーティング
