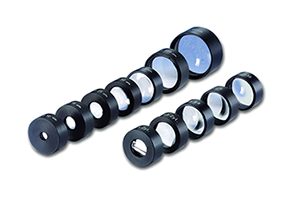

平凹レンズ（マウント付き ・ N-BK7）

平凹レンズ（マウント付き ・ N-BK7）

仕様

2行目のフィールドに先頭の文字から入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。

Part No. Optic Size (mm) Length (mm) Mount Focal Length (mm) Material Optic Centering Accuracy Optic Center Thickness dm (mm) Optic Edge Thickness (mm) ⌀ Tolerance (mm) Clear aperture (mm) f'1064 nm (mm) Outer Diameter (mm) Radius of Curvature 1 (mm) Radius of Curvature 2 (mm)
G052302000 ⌀6 8 n -6 N-BK7 10' 0.5 2.82 -0.02 5 -6.12 16 -3.101 Plane
G052303000 ⌀6 8 n -10 N-BK7 10' 1 2 -0.09 5 -9.89 16 -5.012 Plane
G052304000 ⌀8 8 n -8 N-BK7 10' 1 4.09 -0.02 7 -8.16 16 -4.134 Plane
G052305000 ⌀10 8 n -10 N-BK7 10' 1 4.86 -0.02 9 -10.2 16 -5.168 Plane
G052306000 ⌀10 8 n -16 N-BK7 10' 1.5 3.1 -0.09 9 -16.73 16 -8.475 Plane
G052307000 ⌀12.7 8 n -30 N-BK7 10' 1.5 2.9 -0.12 11.5 -30.61 16 -15.51 Plane
G052308000 ⌀12.7 8 n -50 N-BK7 10' 1.5 2.3 -0.12 11.5 -51.4 16 -26.039 Plane
G052309000 ⌀12.7 8 n -100 N-BK7 10' 1.5 1.9 -0.12 11.5 -101.1 16 -51.212 Plane
G052310000 ⌀12.7 8 n -200 N-BK7 10' 1.5 1.7 -0.12 11.5 -203.1 16 -102.92 Plane
G052311000 ⌀12.7 8 n -500 N-BK7 10' 1.5 1.6 -0.12 11.5 -514 16 -260.39 Plane
G063070000 ⌀22.4 10 m -40 N-BK7 10' 1.5 4.8 -0.13 21.4 -41.11 25 -20.833 Plane
G063071000 ⌀22.4 10 m -50 N-BK7 10' 1.5 4 -0.13 21.4 -51.39 25 -26.039 Plane
G063072000 ⌀22.4 10 m -100 N-BK7 10' 1.5 2.7 -0.13 21.4 -103.27 25 -52.33 Plane
G063871000 ⌀25.4 12 m -50 N-BK7 10' 1.5 4.8 -0.15 24 -51.4 30 -26.039 Plane
G063872000 ⌀25.4 12 m -100 N-BK7 10' 1.5 3.1 -0.15 24 -101.1 30 -51.212 Plane
G063873000 ⌀25.4 12 m -200 N-BK7 10' 1.5 2.2 -0.15 24 -206.1 30 -104.41 Plane
G063874000 ⌀25.4 12 m -500 N-BK7 10' 1.5 1.8 -0.15 24 -514 30 -260.39 Plane
G063875000 ⌀25.4 12 m -1000 N-BK7 10' 1.5 1.7 -0.15 24 -1033 30 -523.3 Plane
G063073000 ⌀22.4 10 m -150 N-BK7 10' 1.5 2.3 -0.13 21.4 -154.52 25 -78.298 Plane

製品一覧

  • コーティングなし： 型番末尾 xxx=000
  • ARB2-VIS： 型番末尾 xxx=322
  • ARB2-NIR： 型番末尾 xxx=525
  • ARHS-YAG： 型番末尾 xxx=329
  • RAL(AL)： 型番末尾 xxx=331
  • RAGV： 型番末尾 xxx=400

【型番】 G052302xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=6; F=-6; mounted

【型番】 G052303xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=6; F=-10; mounted

【型番】 G052304xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=8; F=-8; mounted

【型番】 G052305xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=10; F=-10; mounted

【型番】 G052306xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=10; F=-16; mounted

【型番】 G052307xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=12.7; F=-30; mounted

【型番】 G052308xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=12.7; F=-50; mounted

【型番】 G052309xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=12.7; F=-100; mounted

【型番】 G052310xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=12.7; F=-200; mounted

【型番】 G052311xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=12.7; F=-500; mounted

【型番】 G063070xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=22.4; F=-40; mounted

【型番】 G063071xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=22.4; F=-50; mounted

【型番】 G063072xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=22.4; F=-100; mounted

【型番】 G063871xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=25.4; F=-50; mounted

【型番】 G063872xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=25.4; F=-100; mounted

【型番】 G063873xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=25.4; F=-200; mounted

【型番】 G063874xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=25.4; F=-500; mounted

【型番】 G063875xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=25.4; F=-1000; mounted

【型番】 G063073xxx
【製品名】 Plano-Conc. lens; N-BK 7; D=22.4; F=-150; mounted

価格表

図面

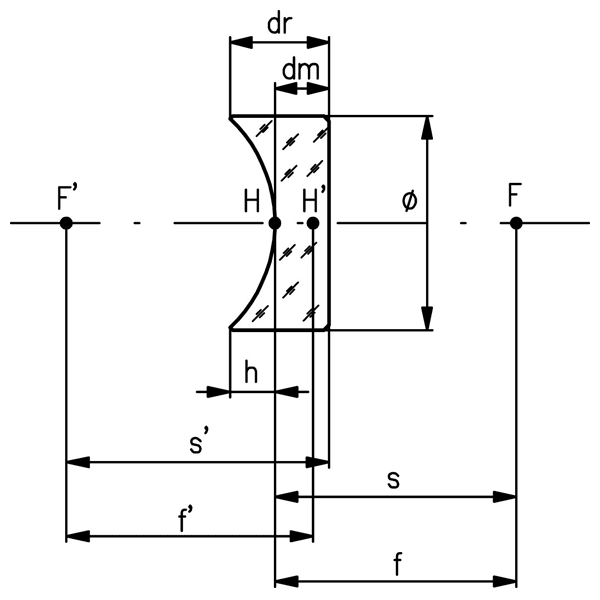

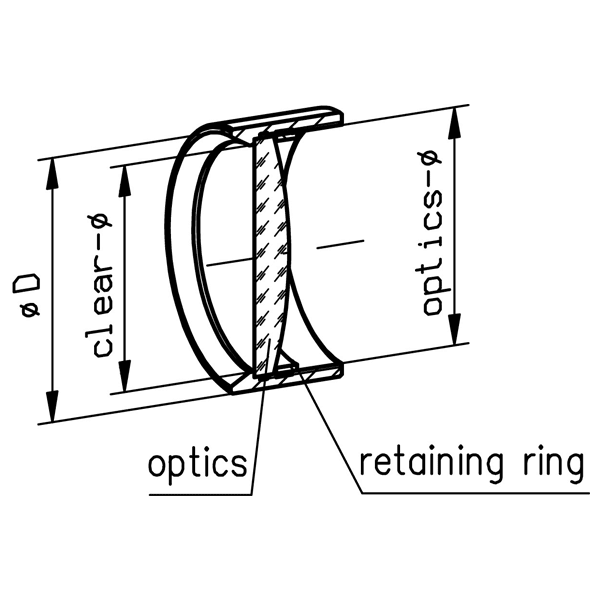

Dimensions

Dimensions f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
Ø: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex (h=dr-dm)
F, F': focal points
H, H': principal points

Tolerances:
Focal length f': ±2%
Image distance s': ±2%
