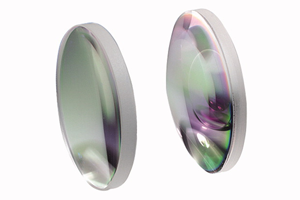

非球面コンデンサレンズ
（マウントなし ・ クラウンガラス）
仕様
| 型番 | Optic Size ［mm］ | Focal Length ［mm］ | Material | Optic Center Thickness dm ［mm］ | Optic Edge Thickness ［mm］ | ⌀ Tolerance ［mm］ | Clear aperture ［mm］ | s'588 nm ［mm］ | f'546 nm ［mm］ | f'588 nm ［mm］ | f'633 nm ［mm］ | f'1064 nm ［mm］ | Radius of Curvature 1 ［mm］ | Radius of Curvature 2 ［mm］ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G317703000 | ⌀18 | 15 | LIBA2000+ | 7.4 | 2 | -0.13 | 14 | 10.6 | 15.4 | 15.5 | 15.6 | 15.8 | Aspherical | Plane |
| G317704000 | ⌀22.4 | 18 | LIBA2000+ | 10.2 | 2.5 | -0.13 | 17 | 11.3 | 17.9 | 18 | 18.1 | 18.4 | Aspherical | Plane |
| G317707000 | ⌀31.5 | 27 | LIBA2000+ | 12.3 | 2.5 | -0.16 | 25 | 19.4 | 27.4 | 27.5 | 27.6 | 28.1 | Aspherical | Plane |
| G317708000 | ⌀50 | 40 | LIBA2000+ | 19.4 | 2.3 | -0.3 | 40 | 27 | 39.5 | 39.7 | 39.8 | 40.5 | Aspherical | Plane |
製品一覧
- コーティングなし： 型番末尾 xxx=000
- ARB2-VIS： 型番末尾 xxx=322
- ARB2-NIR： 型番末尾 xxx=525
- ARHS-YAG： 型番末尾 xxx=329
- RAL(AL)： 型番末尾 xxx=331
- RAGV： 型番末尾 xxx=400
【型番】 G317703xxx【製品名】 Asph. condenser lens; D=18; F=15 【型番】 G317704xxx【製品名】 Asph. condenser lens; D=22.4; F=18 【型番】 G317707xxx【製品名】 Asph. condenser lens; D=31.5; F=27 【型番】 G317708xxx【製品名】 Asph. condenser lens; D=50; F=40
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

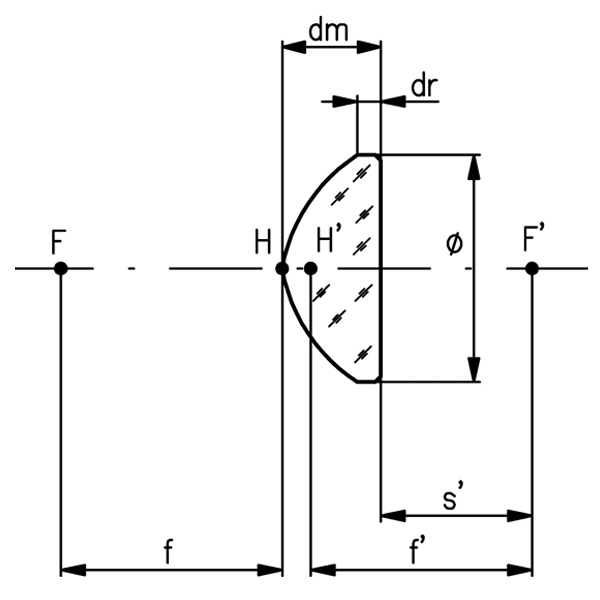

図面
f: focal length (objekt side)
f': focal length (image side)
⌀: lens diameter
s: object distance (objekt side)
s': image distance (image side)
dm: center thickness
dr: edge thickness
F, F': focal points
H, H': primary points
