レティクル
- High-precision optical-glass rulings
- Ideally suited for positioning / measurement aids for adjusting beam paths, or for use as components in optical equipment and instruments
- Unmounted and mounted versions
- In mount fitting directly to Microbench
仕様
| Part No. | Mount | ⌀ (mm) | Thickness d (mm) | Tolerance ⌀ (mm) | Graduation | Fig. |
|---|---|---|---|---|---|---|
| G063510000 | M | 19 | 2 | -0.13 | 5 mm in 200 divisions | 1 |
| G063514000 | M | 19 | 2 | -0.13 | crosshairs; full-width 12 µm | 2 |
| G391122000 | - | 19 | 2 | -0.13 | 5 mm in 200 divisions | 1 |
| G391130000 | - | 19 | 2 | -0.13 | crosshairs; full-width 12 µm | 2 |
M：マイクロベンチ用
製品一覧
レティクルの一覧表です。
| 型番 | 製品名 |
|---|---|
| G063510000 | Graduation 19mm;Teilung 5mm/200;mounted |
| G063514000 | Reticle cross 19mm, mounted |
| G391122000 | Graduation 19mm; 5mm/200 |
| G391130000 | Reticle cross 19mm |
価格表
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について

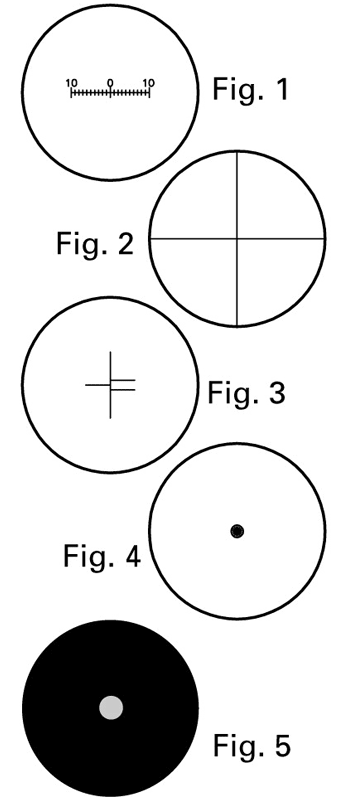

図面
