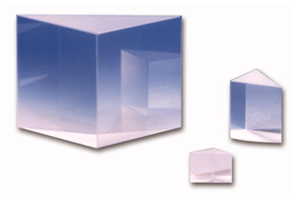

直角プリズム（銀コート & 反射防止コート付き）
- Deflect light rays
- Easy to align
- To be used as deflection mirror or reflection prism
- Higher acceptance angle than uncoated prisms
- Hypotenuse RAGV (silver) coated (R > 96 % for λ = 500 - 1200 nm)
- Short faces ARB2 coated for the VIS with R < 0.5 % per surface for λ = 450 - 700 nm
- Angular deflection ± 10 arcmin
- Prism tolerances max. 8 arcmin
- Made of N-BK7
製品一覧 ・ 仕様
| 型番 ・ 製品名 | Dimensions ［mm］ | Tolerance h ［mm］ | Tolerance L ［mm］ | Flatness Hypotenuse (λ) | Flatness Short Faces (λ) |
|---|---|---|---|---|---|
| G339952000 90°Prism ARB2/RAGV; N-BK7; Lxh=10x10 |
10x10 | -0.09 | -0.15 | 1/10 | 1/2 |
| G339959000 90°Prism ARB2/RAGV; N-BK7; Lxh=12.5x12.5 |
12.5x12.5 | -0.11 | -0.15 | 1/10 | 1/2 |
| G339953000 90°Prism ARB2/RAGV; N-BK7; Lxh=20x20 |
20x20 | -0.13 | -0.21 | 1/4 | 1 |
| G339955000 90°Prism ARB2/RAGV; N-BK7; Lxh=25x25 |
25x25 | -0.13 | -0.21 | 1/4 | 1 |
| G339956000 90°Prism ARB2/RAGV; N-BK7; Lxh=30x30 |
30x30 | -0.13 | -0.21 | 1/4 | 1 |
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

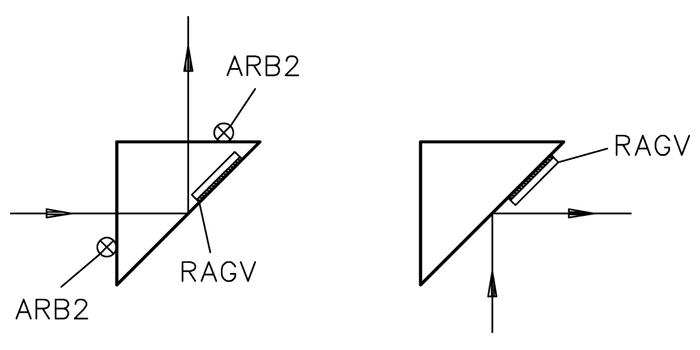

図面
To be used as deflection mirror or reflection prism

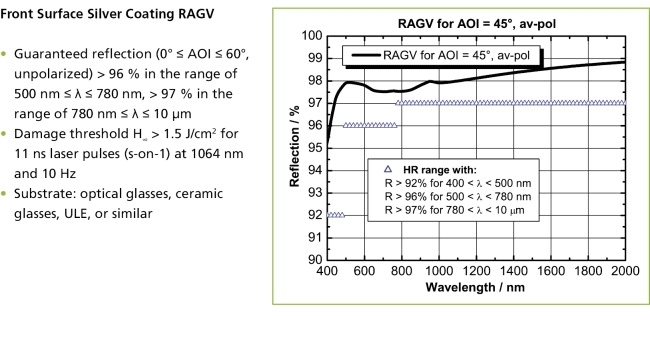

コーティング
