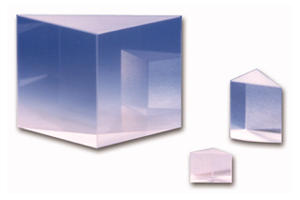

60°プリズム
- Spectrally disperse light
- Angular dispersion Δε' = ε'F' - ε'C'(ε'F' is the exit angle for λ = 480 nm, ε'C' is the exit angle for λ = 643.8 nm)
- Uncoated
- Please look at chapter "Thin Film Coatings" regarding available coatings.
- For customized optics (e.g. other sizes, materials) for higher volumes please contact our sales team for your individual quotation.
- SF10 prisms: RoHS exemption 13a.
仕様
| Part No. | Material | Size Lxh (mm) | Tolerance h (mm) | Tolerance L (mm) | Δε' (°) |
|---|---|---|---|---|---|
| G336690000 | fused silica | 30x30 | -0.13 | -0.21 | 0°34'2'' |
| G336672000 | SF10 | 30x30 | -0.13 | -0.21 | 3°0'5'' |
| G336675000 | SF10 | 40x40 | -0.16 | -0.25 | 3°0'5'' |
| G336679000 | SF10 | 60x60 | -0.16 | -0.3 | 3°0'5'' |
製品一覧
60°プリズムの一覧表です。
| 型番 | 製品名 |
|---|---|
| G336690000 | 60°Prism; Fused silica; Lxh=30x30 |
| G336672000 | 60°Prism; SF10; Lxh=30x30 |
| G336675000 | 60°Prism; SF10; Lxh=40x40 |
| G336679000 | 60°Prism; SF10; Lxh=60x60 |
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について

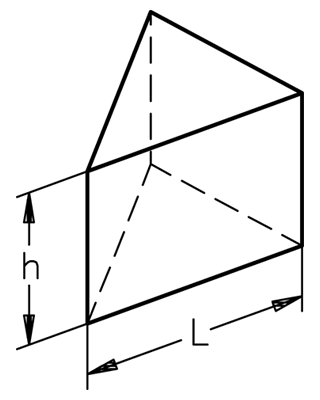

図面
