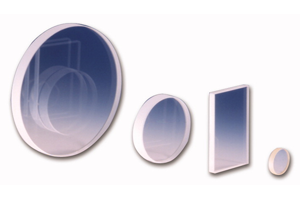

UVグレード石英ガラス平面基板
（高面精度 ・ 高平行度）
-
Ideal substrates for planar optical components, such as plane mirrors, filters, or beamsplitter plates
- Ideal for use as windows in optical systems
- Superior quality circular plates with high flatness and high parallelism
- Surfaces uncoated
- Our plane plates are also available with the following coatings:

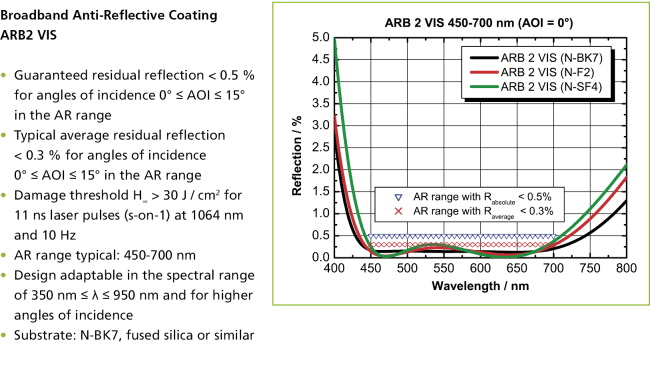

- VIS range (ARB2: R < 0.5 % per surface, AOI = 0°, λ = 450 - 700 nm).

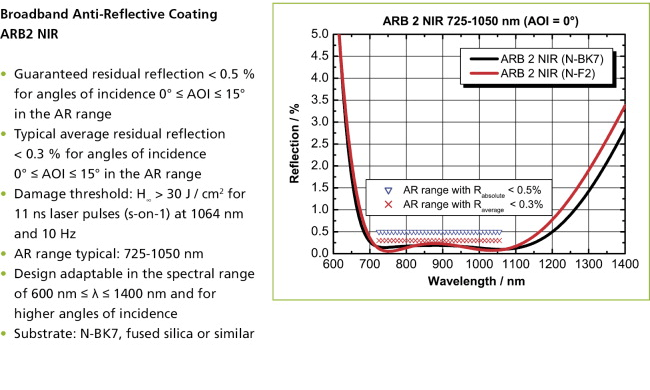

- NIR range (ARB2: R < 0.5 % per surface, AOI = 0°, λ = 725 - 1050 nm).

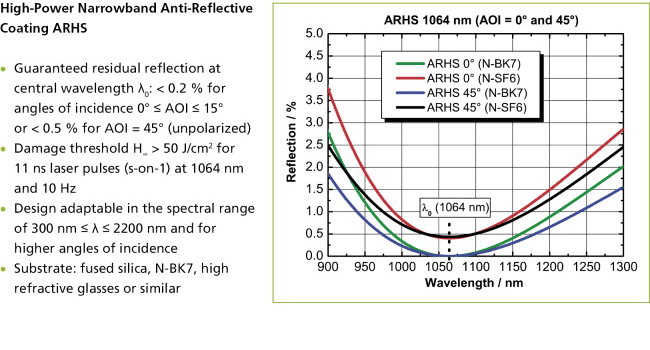

- Nd:YAG fundamental (ARHS: R < 0.2 % per surface, AOI = 0°, center wavelength 1064 nm)

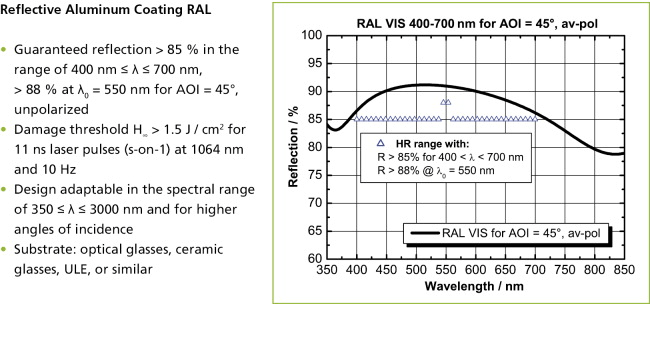

- Reflective aluminum coating (RAL: for λ = 400 nm - 12 µm, damage threshold > 200 mJ / cm2)

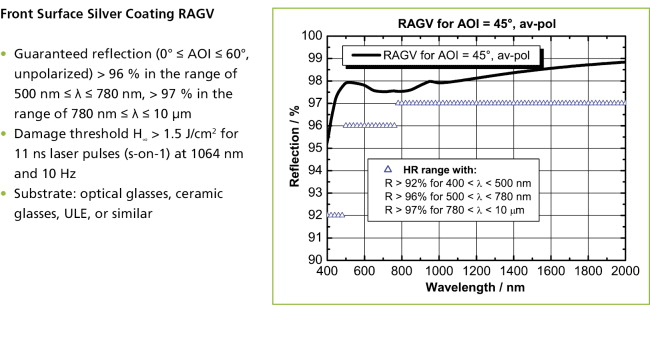

- Front surface mirror silver coating (RAGV: for λ = 500 nm - 12 µm, damage threshold > 200 mJ / cm2)
- For customized optics and higher volumes please contact our sales team for your individual quotation.
製品一覧 ・ 仕様
2行目のフィールドに先頭の文字から入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。
| 型番 ・ 製品名 | ⌀ ［mm］ | Thickness d ［mm］ | Tolerance ⌀ ［mm］ | Tolerance d ［mm］ | Flatness Both Surfaces (λ) | Wedge Angle γ |
|---|---|---|---|---|---|---|
| G390111000 Plane plate; Fused silica; D=25.4; L/10 |
25.4 | 5 | -0.13 | ±0.2 | 1/10 | 30'' |
| G390112000 Plane plate; Fused silica; D=25.4; L/20 |
25.4 | 5 | -0.13 | ±0.2 | 1/20 | 1'' |
| G390113000 Plane plate; Fused silica; D=40; L/10 |
40 | 8 | -0.16 | ±0.2 | 1/10 | 30'' |
| G390114000 Plane plate; Fused silica; D=40; L/20 |
40 | 8 | -0.16 | ±0.2 | 1/20 | 1'' |
| G390115000 Plane plate; Fused silica; D=50; L/10 |
50 | 8 | -0.16 | ±0.2 | 1/10 | 30'' |
| G390116000 Plane plate; Fused silica; D=50; L/20 |
50 | 8 | -0.16 | ±0.2 | 1/20 | 1'' |
| G390117000 Plane plate; Fused silica; D=63; L/10 |
63 | 8 | -0.19 | ±0.2 | 1/10 | 30'' |
| G390118000 Plane plate; Fused silica; D=63; L/20 |
63 | 8 | -0.19 | ±0.2 | 1/20 | 1'' |
価格表
-
※送料については、次のページから詳細をご確認ください。送料（配送料）について

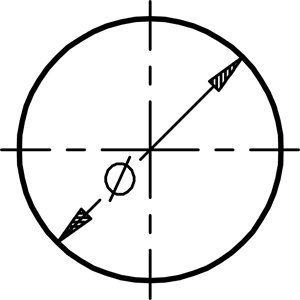

図面

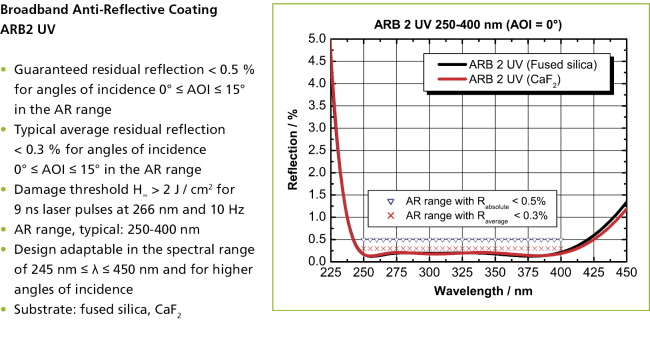

コーティング
