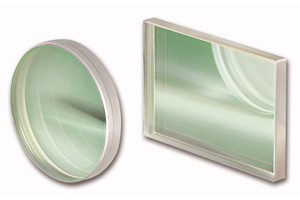

ビームスプリッタープレート 30～90%透過
- For splitting or combining beams
- Withstand high incident intensities
- N-BK7 glass
- Second surface broadband AR-coated
- Choice of reflectance/transmittance ratios
- TBP broadband beamsplitter coatings (see chapter Thin Fim Coatings regarding further choices of coatings)
- Same dimensional tolerances as G344143000
- Flatness of first surface at 633 nm λ/2
- Flatness of the back side 1 λ
- For beam splitters 50:50, please refer to chapter "Beamsplitter Plates VIS-NIR"
製品一覧 ・ 仕様
ビームスプリッタープレート 30～90%透過の一覧表です。
| Part No. | Thickness d (mm) | Size bxL (mm) | Transmission T (%) | Reflection (%) |
|---|---|---|---|---|
| G344132000 | 2.5 | 20x30 | 90 | 10 |
| G344133000 | 2.5 | 20x30 | 80 | 20 |
| G344134000 | 2.5 | 20x30 | 70 | 30 |
| G344135000 | 2.5 | 20x30 | 60 | 40 |
| G344136000 | 2.5 | 20x30 | 40 | 60 |
| G344137000 | 2.5 | 20x30 | 30 | 70 |
| 型番 | 製品名 |
|---|---|
| G344132000 | Beamspl. Pl.; N-BK7; bxL=20x30; T=90 |
| G344133000 | Beamspl. Pl.; N-BK7; bxL=20x30; T=80 |
| G344134000 | Beamspl. Pl.; N-BK7; bxL=20x30; T=70 |
| G344135000 | Beamspl. Pl.; N-BK7; bxL=20x30; T=60 |
| G344136000 | Beamspl. Pl.; N-BK7; bxL=20x30; T=40 |
| G344137000 | Beamspl. Pl.; N-BK7; bxL=20x30; T=30 |
価格表
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について

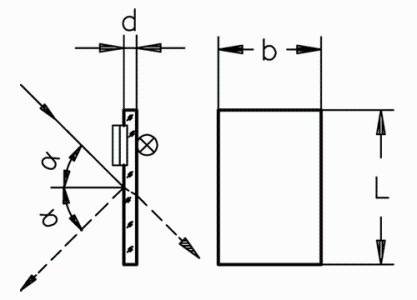

図面

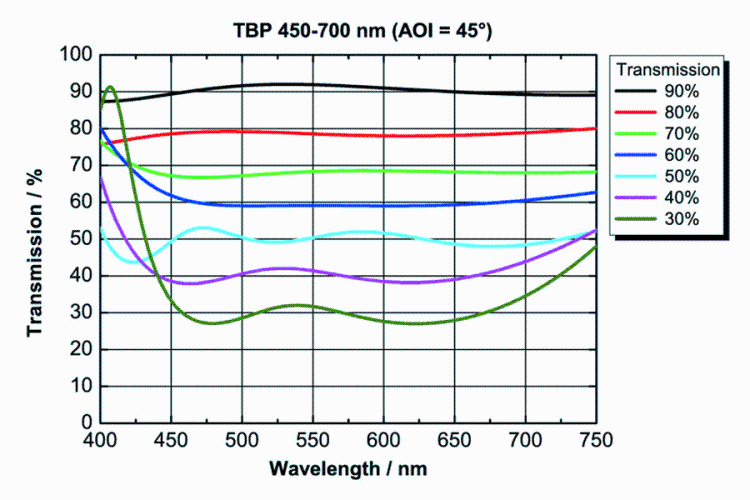

透過率
Transmission ratios of Beamsplitter Plates from T=90% to T=30%, AOI = 45°
