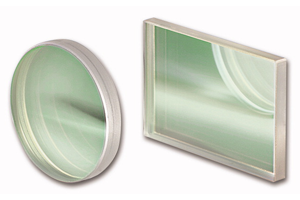

ビームスプリッタープレート VIS-NIR（可視-近赤外）長方形
- For splitting or combining beams
- Also available with a wedge for eliminating etalon effects
- N-BK7 glass
- Second surface broadband AR-coated
- Reflectance ≈ transmittance ± 5 % for unpolarized light at AOI = 45°
- Broadband, 450-1000 nm
- Other beamsplitter coatings, as well as different splitting ratios, are described in chapter Thin Film Coatings.
- For higher quantities, customized versions (other sizes, materials, coatings) available on request. Ask our sales team for a special quotation.
製品一覧 ・ 仕様
ビームスプリッタープレート VIS-NIR（可視-近赤外）長方形の一覧表です。 2行目のフィールドに頭の文字を入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。
| 型番 | 製品名 | Thickness d ［mm］ | Size b x L ［mm］ | Tolerance d ［mm］ | Tolerance b ［mm］ | Tolerance L ［mm］ | Flatness First Surface (λ) | Flatness Back Surface (λ) | Wedge Angle or Tolerance | Reflection ［%］ |
|---|---|---|---|---|---|---|---|---|---|---|
| G344140000 | Beamspl. Pl. VIS-NIR; bxL=7x12; T=50 | 2 | 7 x 12 | ±0.2 | -0.09 | -0.11 | 1/10 | 1/5 | 0°±30'' | |
| G344142000 | Beamspl. Pl. VIS-NIR; bxL=15x20; T=50 | 2 | 15 x 20 | ±0.3 | -0.11 | -0.13 | 1/2 | 1 | 0°±30'' | |
| G344143000 | Beamspl. Pl. VIS-NIR; bxL=20x30; T=50 | 2.5 | 20 x 30 | ±0.3 | -0.13 | -0.13 | 1/2 | 1 | 0°±30'' | 50 |
| G344144000 | Beamspl. Pl. VIS-NIR; bxL=30x50; T=50 | 4 | 30 x 50 | ±0.3 | -0.13 | -0.16 | 1/2 | 1 | 0°±30'' | |
| G344145000 | Beamspl. Pl. VIS-NIR; bxL=40x58; T=50 | 6 | 40 x 58 | ±0.3 | -0.16 | -0.19 | 1/2 | 1 | 0°±30'' | |
| G344146000 | Beamspl. Pl. VIS-NIR; bxL=85x85; T=50 | 6 | 85 x 85 | ±0.3 | -0.22 | -0.22 | 1 | 2 | 0°±1' | |
| G344171000 | Beamspl. Pl. VIS-NIR; bxL=50x70; T=50 | 6 | 50 x 70 | ±0.3 | -0.16 | -0.19 | 1 | 2 | 0°±1' | |
| G344174000 | Beamspl. Pl. VIS-NIR; bxL=110x160; T=50 | 3 | 110 x 160 | ±0.3 | -0.22 | -0.25 | 0°±10' |
価格表
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について

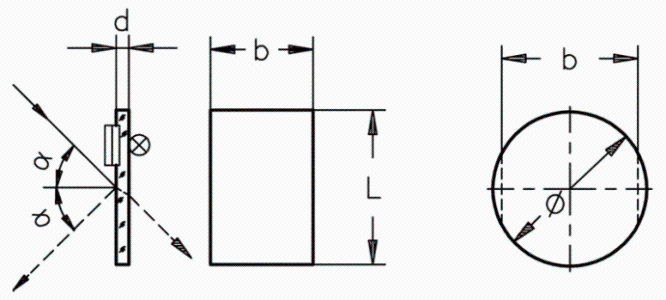

図面

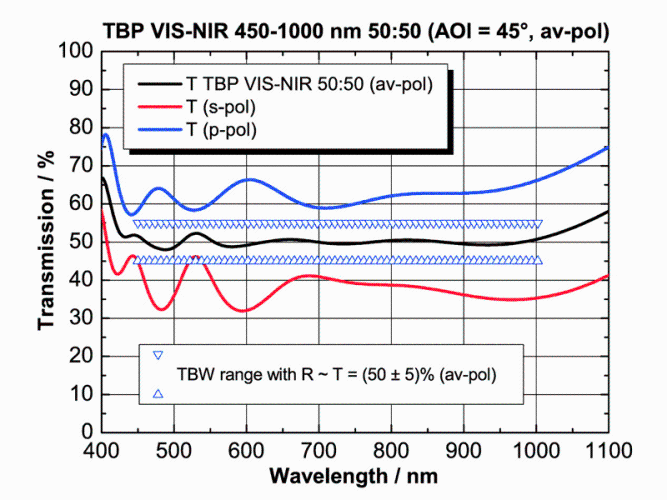

透過率
Example: TBP VIS-NIR 50:50 for 450-1000 nm (AOI = 45°; unpolarized)
