ビームスプリッタープレート VIS-NIR（可視-近赤外）円形
- For splitting or combining beams
- Also available with a wedge for eliminating etalon effects
- N-BK7 glass
- Second surface broadband AR-coated
- Reflectance ≈ transmittance ± 5 % for unpolarized light at AOI = 45°
- Broadband, 450-1000 nm
- Other beamsplitter coatings, as well as different splitting ratios, are described in chapter Thin Film Coatings.
- For higher quantities, customized versions (other sizes, materials, coatings) available on request. Ask our sales team for a special quotation
製品一覧 ・ 仕様
ビームスプリッタープレート VIS-NIR（可視-近赤外）円形の一覧表です。
| 型番 | 製品名 | Thickness d ［mm］ | Size ⌀ or ⌀ x b ［mm］ | Tolerance ⌀ ［mm］ | Tolerance d ［mm］ | Flatness First Surface (λ) | Flatness Back Surface (λ) | Wedge Angle or Tolerance |
|---|---|---|---|---|---|---|---|---|
| G344141000 | Beamspl. Pl. VIS-NIR; D=22.4; T=50 | 3 | ⌀22.4 | -0.13 | ±0.3 | 1/4 | 1/2 | 0°±30'' |
| G344147000 | Beamspl. Pl. VIS-NIR; D=40; T=50 | 6 | ⌀40 | -0.16 | ±0.3 | 1/10 | 1/4 | 0°±30'' |
| G344148000 | Beamspl. Pl. VIS-NIR; D=50; T=50 | 6 | ⌀50 | -0.16 | ±0.3 | 1/5 | 1/2 | 0°±30'' |
| G344158000 | Beamspl. Pl. VIS-NIR; D=25.4; T=50 | 5 | ⌀25.4 | -0.15 | ±0.1 | 1/4 | 1/2 | 0°±30'' |
価格表
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について

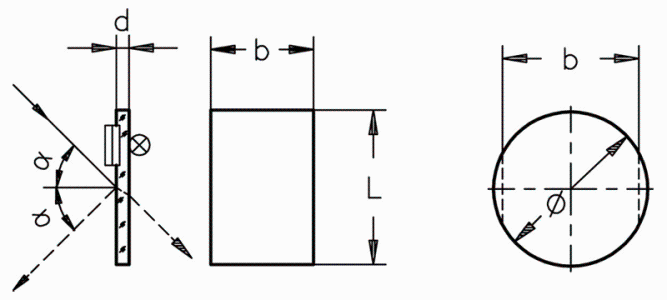

図面

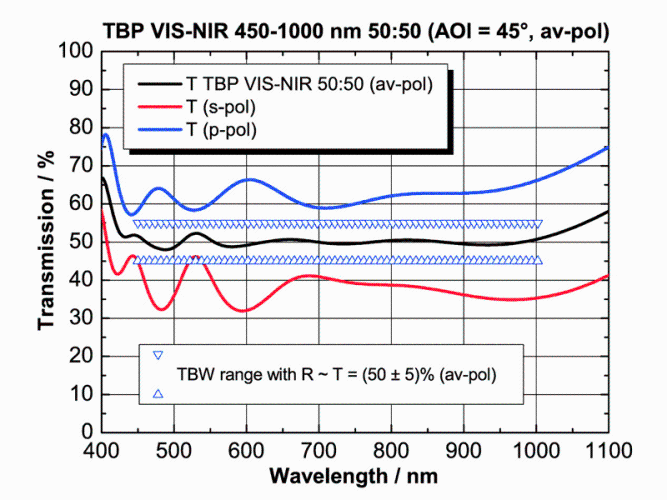

透過率
Example: TBP VIS-NIR 50:50 for 450-1000 nm (AOI = 45°; unpolarized)
