銀コートミラー（楕円形 ・ レーザークオリティ）
- Front surface rectangular mirrors
- Low expansion material *1
- Highest reflectance for 500 nm to 12 µm wavelength
- Equal reflectance without absorption band
- Angle of incidence from 0° to 60°
- Resistant against environmental influences
- Double dielectric protection layerSuitable for short-pulse applications
- Silver front surface coating RAGV
- Guaranteed reflection (0° ≤ AOI ≤ 60°, unpolarized) > 96 % in the range of 500 nm ≤ λ ≤ 12 µm
- Unmounted
- Low expansion material *2
- Damage threshold H∞ > 1.5 J/cm2 at 1064 nm with 11 ns laser pulses (s-on-1) at 10 Hz
-
*1Definition: A low expansion material is a glass with nd = 1.47 and a coefficient of expansion α20 - 300 °C = 3.3 * 10-6 / K (i.e. Pyrex, DURAN, Tempax, Borofloat).
-
*2Custom mirrors offering other substrates or coatings are available for higher quantities on request.
仕様
| 型番 ・ 製品名 | Thickness d ［mm］ | Tolerance ⌀ ［mm］ | Tolerance d ［mm］ | Size ⌀xL ［mm］ | Flatness （λ） |
|---|---|---|---|---|---|
| G340523000 Pl. Mirror RAGV; D=22.4x31.5 oval; d=3.5; L/10 |
3.5 | -0.1 | ±0.2 | 22.4x31.5 | 1/10 |
価格表
-
※送料については、次のページから詳細をご確認ください。 送料（配送料）について

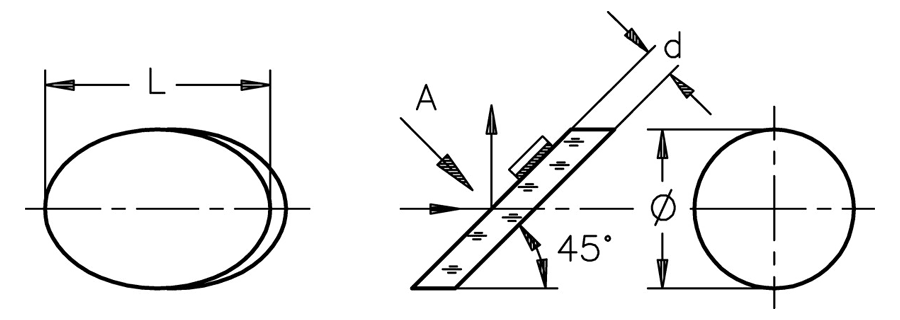

図面

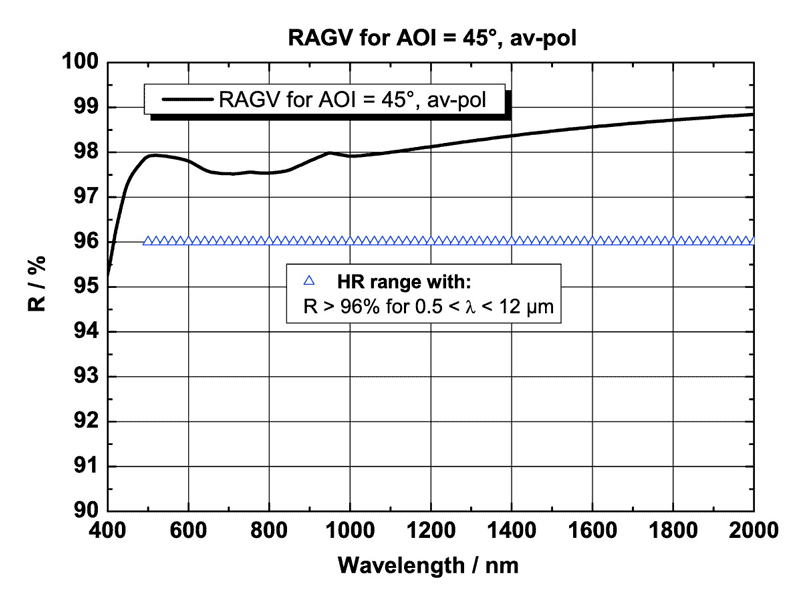

反射率
Example: RAGV (AOI=45°, unpolarized)
