2ステージ チューナブル光アイソレータ

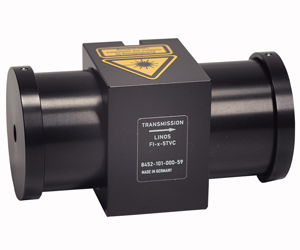

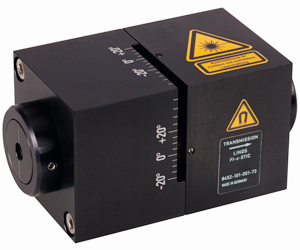

TVC / TICシリーズ
特長
- 波長範囲内で最大のアイソレーションを調整可能
- 2個のアイソレータを直列に配置 (2ステージアイソレータ)
- 高アイソレーション 60dB以上
- TGG結晶
- アパーチャ 4.8mm
- マウント穴 TVCシリーズ ： 底面にM4タップ穴 x 2か所（30mm間隔）
- マウント穴 TICシリーズ ： 底面にM2タップ穴 x 8か所（22.5mm間隔）
製品一覧 ・ 仕様
| 型番 | 有効径 ［mm］ |
寸法 ［mm］ |
設計波長 ［nm］ |
アイソレーション保証値 ［dB］ | 設計波長での透過率 ［%］ | 波長チューニングレンジの一般値 ［mm］ | ダメージ閾値 @1.2ps パルス ［J/cm2］ | ダメージ閾値 @8ns パルス［J/cm2］ |
|---|---|---|---|---|---|---|---|---|
| FI-650- 5TVC | 4.8 | 40x40x79 | 650 | ≥ 60 | ≥ 80 | 630 - 680 | 0.1 @ 650 nm | 0.7 @ 650 nm |
| FI-670- 5TVC | 4.8 | 40x40x79 | 670 | ≥ 60 | ≥ 80 | 650 - 700 | 0.1 @ 670 nm | 0.7 @ 670 nm |
| FI-710- 5TVC | 4.8 | 40x40x79 | 710 | ≥ 60 | ≥ 80 | 700 - 740 | 0.2 @ 710 nm | 0.7 @ 710 nm |
| FI-760- 5TVC | 4.8 | 40x40x79 | 760 | ≥ 60 | ≥ 80 | 735 - 790 | 0.2 @ 760 nm | 0.8 @ 760 nm |
| FI-780- 5TVC | 4.8 | 40x40x79 | 780 | ≥ 60 | ≥ 80 | 750 - 800 | 0.2 @ 780 nm | 0.8 @ 780 nm |
| FI-810- 5TVC | 4.8 | 40x40x79 | 810 | ≥ 60 | ≥ 80 | 780 - 840 | 0.2 @ 810 nm | 0.8 @ 810 nm |
| FI-850- 5TVC | 4.8 | 40x40x79 | 850 | ≥ 60 | ≥ 80 | 815 - 870 | 0.2 @ 850 nm | 0.9 @ 850 nm |
| FI-880- 5TVC | 4.8 | 40x40x79 | 880 | ≥ 60 | ≥ 80 | 850 - 910 | 0.2 @ 880 nm | 0.9 @ 880 nm |
| FI-920-5TIC | 4.8 | 45x45x90 | 920 | ≥ 60 | ≥ 80 | 905 - 965 | 0.2 @ 920 nm | 0.9 @ 920 nm |
| FI-950-5TIC | 4.8 | 45x45x90 | 950 | ≥ 60 | ≥ 80 | 930 - 990 | 0.2 @ 950 nm | 1.0 @ 950 nm |
| FI-980-5TIC | 4.8 | 45x45x90 | 980 | ≥ 60 | ≥ 80 | 950 - 1025 | 0.2 @ 980 nm | 1.0 @ 980 nm |
| FI-1060-5TIC | 4.8 | 45x45x90 | 1060 | ≥ 60 | ≥ 80 | 1025 - 1080 | 0.2 @ 1060 nm | 1.1 @ 1060 nm |
技術資料
図面

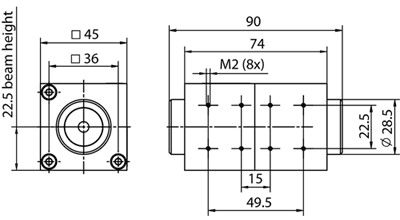

FI-x-5TIC

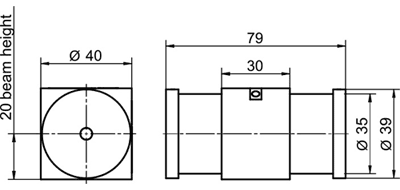

FI-x-5TVC
