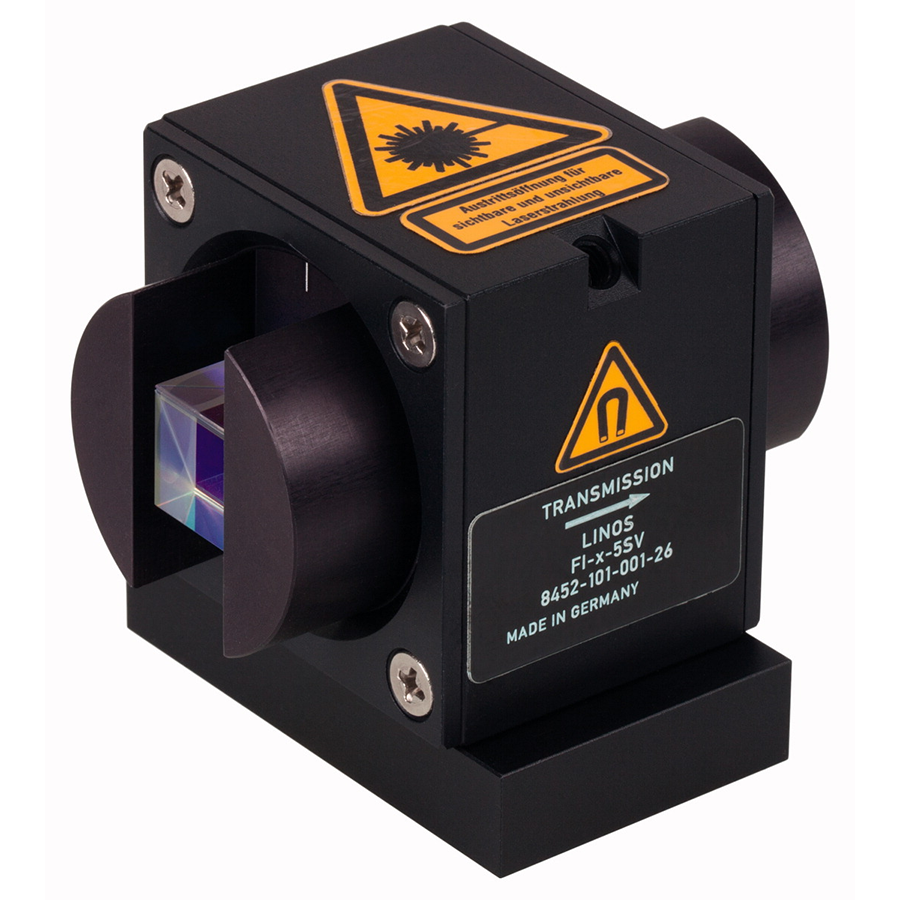

光アイソレータ（アパーチャ 5mm）
SVシリーズ
特長
- アイソレーション 30dB以上（一般値 38～42 dB）
- TGG結晶
- 希土類磁石
- 出射側の偏光子が360°回転、チューニングの目安となる目盛り付き（FI-405-5SV を除く）
- ブロックしたビームにアクセス可能（FI-405-5SVを除く）
- FI-405-5SVについてはオプティカルコンタクトの偏光子が標準装備
- マウント穴 ： 底面と側面に M4タップ穴 x 2か所、30mm間隔（FI-405-5SV を除く）
- ベースプレート付き（FI-405-5SVを除く）
製品一覧 ・ 仕様
| 型番 | 有効径 ［mm］ |
寸法 ［mm］ |
設計波長 ［nm］ |
アイソレーション保証値 / 一般値 ［dB］ | 設計波長での透過率 ［%］ | 境界波長での透過率 ［%］ | 波長チューニングレンジの一般値 ［nm］ | ダメージ閾値 @1.2ps パルス ［J/cm2］ | ダメージ閾値 @8ns パルス ［J/cm2］ | ベースプレートの寸法 LxWxH ［nm］ |
|---|---|---|---|---|---|---|---|---|---|---|
| FI-405-5SV | 5 | ⌀40x48.9 | 405 | > 35 | > 88 | > 85 | 400 - 420 | 0.2@405nm | 2.6@405nm | |
| FI-530-5SV HP | 5 | 40x40x57 | 530 | > 30/38-42 | > 90 | > 85 | 515 - 550 | 0.3@530nm | 7.0@530nm | 50x30x9.5 |
| FI-630-5SV | 5 | 40x40x57 | 630 | > 30/38-42 | > 90 | > 85 | 595 - 670 | 0.1@630nm | 0.6@630nm | 50x30x9.5 |
| FI-680-5SV | 5 | 40x40x57 | 680 | > 30/38-42 | > 90 | > 85 | 645 - 725 | 0.1@680nm | 0.7@680nm | 50x30x9.5 |
| FI-730-5SV | 5 | 40x40x57 | 730 | > 30/38-42 | > 90 | > 85 | 690 - 780 | 0.2@730nm | 0.7@730nm | 50x30x9.5 |
| FI-780-5SV | 5 | 40x40x57 | 780 | > 30/38-42 | > 90 | > 85 | 740 - 830 | 0.2@780nm | 0.8@780nm | 50x30x9.5 |
| FI-810-5SV | 5 | 40x40x57 | 810 | > 30/38-42 | > 90 | > 85 | 765 - 865 | 0.2@810nm | 0.8@810nm | 50x30x9.5 |
| FI-850-5SV | 5 | 40x40x57 | 850 | > 30/38-42 | > 90 | > 85 | 805 - 905 | 0.2@850nm | 0.8@850nm | 50x30x9.5 |
技術資料

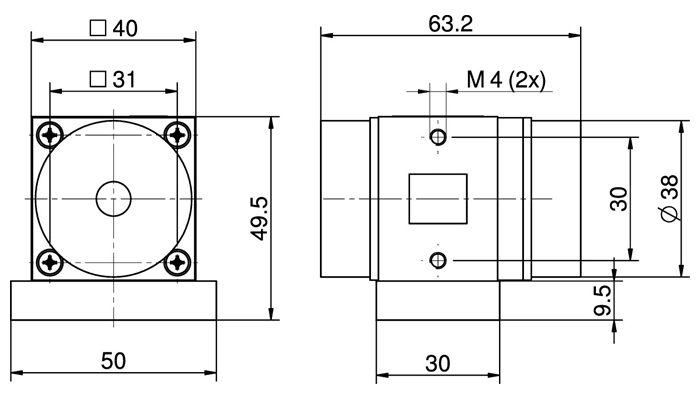

図面
FI-x-5SV-BB (x = 780, 820 nm)
この製品に関するお問合せフォーム
