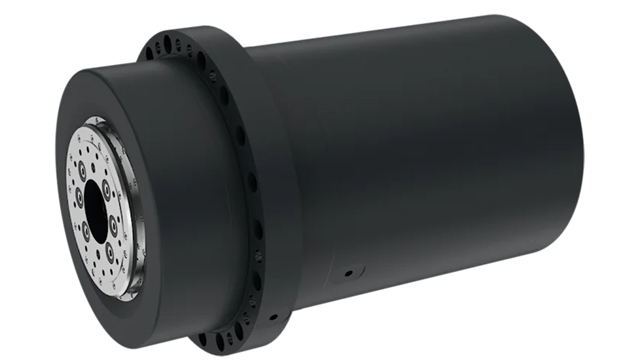

エアスピンドル EZ-8212は強力なトルクモーター(Tecnotion)を搭載し、最高回転数は5,000 rpmに達します。このスピンドルはウエハー研削用に開発されました。ラビリンスシールにより、劣悪な環境下でも動作に支障はありません。ラジアル方向とアキシャル方向の運動誤差は200 nm以下で、このスピンドルは幅広い高精度加工プロセスに適しています。
高速回転では、エアベアリングを冷却する必要があります。そのために、ローターには4つの冷却チャネルがあり、外部のロータリーユニオンから供給することができます。冷却水の入口はスピンドルの後部、出口は先端にあり、排出された冷却水は基板の冷却に使用できます。モーターは別の回路で冷却され、どちらのポートもスピンドル後部にあります。
気体媒体(真空または圧縮空気)用の2つのチャネルは、統合されたロータリーユニオンを介してスピンドルノーズに供給されます。スピンドルには、512本のインクリメンタル角度測定システム(Heidenhain TTR ERM)が装備されています。取り付け位置に制限はありません。
