マルチ kW レーザー用ファイバー
革新的なファイバーで Flat-Top な出力ビームを提供します。
COHERENT | NUFERN では、シングルモード出力や低次のマルチモードファイバー出力ビームを Flat-Top な出力ビームに変換する技術を開発しました。
BDF-S50/70/360-22FA-HP、BDF-S100/120/360-22FA-HP２新製品を発売しました。
BDF シリーズは純石英コアかつトリプルクラッド構造のため、kW クラスのビーム伝送にもご使用いただけます。

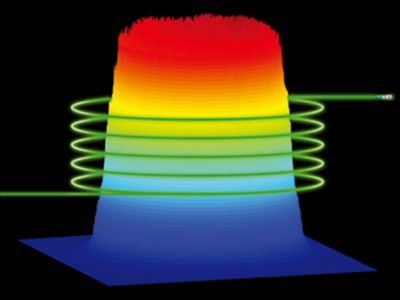

出力ビームの安定度と均一性を制御

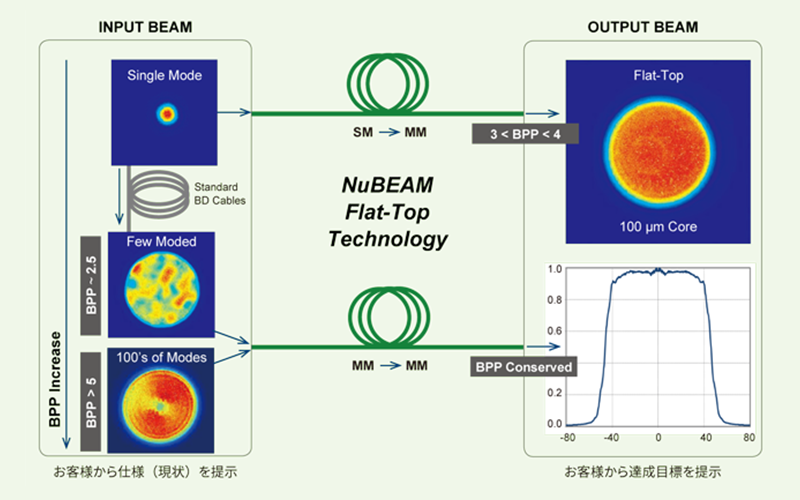

Flat-Top ビーム達成スキーム
仕様
| Optical Specifications | MMF-S105/125-22A | BDF-S50/70/360-22FA-HP | BDF-S100/120/360-22FA-HP |
|---|---|---|---|
| Operating Wavelength | 700～2200 nm | 700～2200 nm | 800～2100 nm |
| Core NA | 0.22 ± 0.02 | 0.22 ± 0.02 | 0.22 ± 0.02 |
| Geometrical & Mechanical Specifications | MMF-S105/125-22A | BDF-S50/70/360-22FA-HP | BDF-S100/120/360-22FA-HP |
|---|---|---|---|
| Cladding Diameter | 125 ± 2 μm | ||
| Core Diameter | 105 ± 3 μm | 51 ± 1 μm | 102 ± 2 μm |
| Coating Diameter | 245 ± 15 μm | 550 ± 15 µm | 535～565 µm |
| Core/Clad Offset | ≤ 3.00 μm | ||
| Coating Material | Acrylate | NuCoat-FA-HP | NuCoat-FA-HP |
| Short Term Bend Radius | ≥ 12 mm | ≥ 18 mm | ≥ 18 mm |
| Long Term Bend Radius | ≥ 25 mm | ≥ 54 mm | ≥ 54 mm |
| Prooftest Level | ≥ 100 kpsi (0.7 GN/m²) | 100～120 kpsi | 100～120 kpsi |
| データシート |
