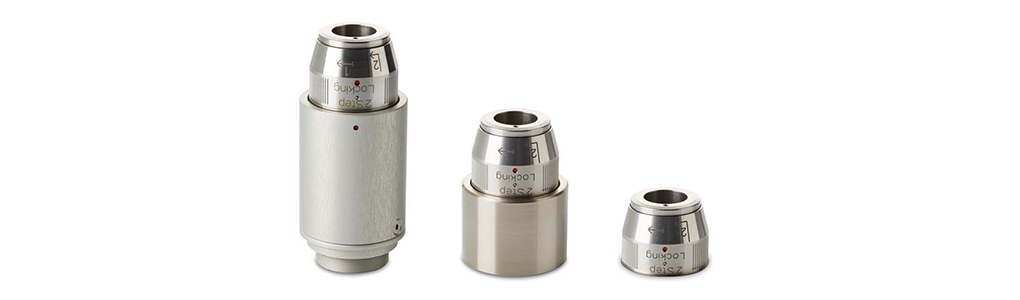

QBH ファイバーケーブルレシーバー
QBH ファイバーケーブル用 コネクターマウント / バヨネット
高出力用光ファイバーケーブル（QBHファイバー）の終端には、正確で安全なファイバーケーブルレシーバーが不可欠です。
本製品は、小さな外形寸法とシンプルなメカニカルインターフェースのため、組み込みが簡単です。
レシーバーは、光ファイバーケーブルを所定位置でロックし、ファイバーセーフティインターロック回路を閉じます。
統合された円錐形のインターフェースは、光ファイバーケーブルのプラグ＆プレイ終端を保証します。
特長
- 安全ロック機構（２段式）
- ファイバ・インターロック・ターミネーション
- コンパクトサイズ
- ビルトイン 温度センサ（コネクタマウントのみ）
- プラグ＆プレイ
仕様
| SPECIFICATIONS | Fiber Connector Mount | Bayonet |
|---|---|---|
| Fiber Cable Side | Output | Input and Output |
| Interlock Termination | Short-circuit incl. thermoswitch | Free/short-circuit wires |
| Thermoswitch | Yes, 70°C ±5°C, reset temp >30°C | No |
| DIMENSIONS & WEIGHT | Fiber Connector Mount | Bayonet |
|---|---|---|
| Weight (kg) | 2-9626X01: 0.2 1-9398X01: 0.3 |
1-9308X01: 0.4 1-9416X01/02: 0.4 1-9087X01/02: 0.2 |
| ENVIRONMENTAL CONDITIONS | Fiber Connector Mount | Bayonet |
|---|---|---|
| Humidity (% RH) | < 80 | < 80 |
| Operating Temperature (°C) | 5 to 50 | 5 to 50 |
| Storage Temperature (°C) | -25 to 70 | -25 to 70 |
| COMPLIANCE INFORMATION | Fiber Connector Mount | Bayonet |
|---|---|---|
| RoHS | Directives 2011 / 65 / EU and 2015 / 863 / EU | Directives 2011 / 65 / EU and 2015 / 863 / EU |
| REACH | Directive EC no 1907 / 2006 | Directive EC no 1907 / 2006 |
型番
PART NUMBERS
Fiber Cable Receivers
| Product Description | Part Number |
|---|---|
| QB Fiber connector mount | 1-9398X01 |
| QB Fiber connector mount, short | 2-9626X01 |
| QB Bayonet, fiber input side | 1-9308X01 |
| QB Bayonet, fiber output side | 1-9416X01 |
| QB Bayonet, fiber output side, short-circuit | 1-9416X02 |
| QB Bayonet, fiber output side, compact | 1-9087X01 |
| QB Bayonet, fiber output side, compact, short-circuit | 1-9087X02 |
Accessories
| Accessory | Part Number |
|---|---|
| QB Bayonet plug, red | 1397199 |

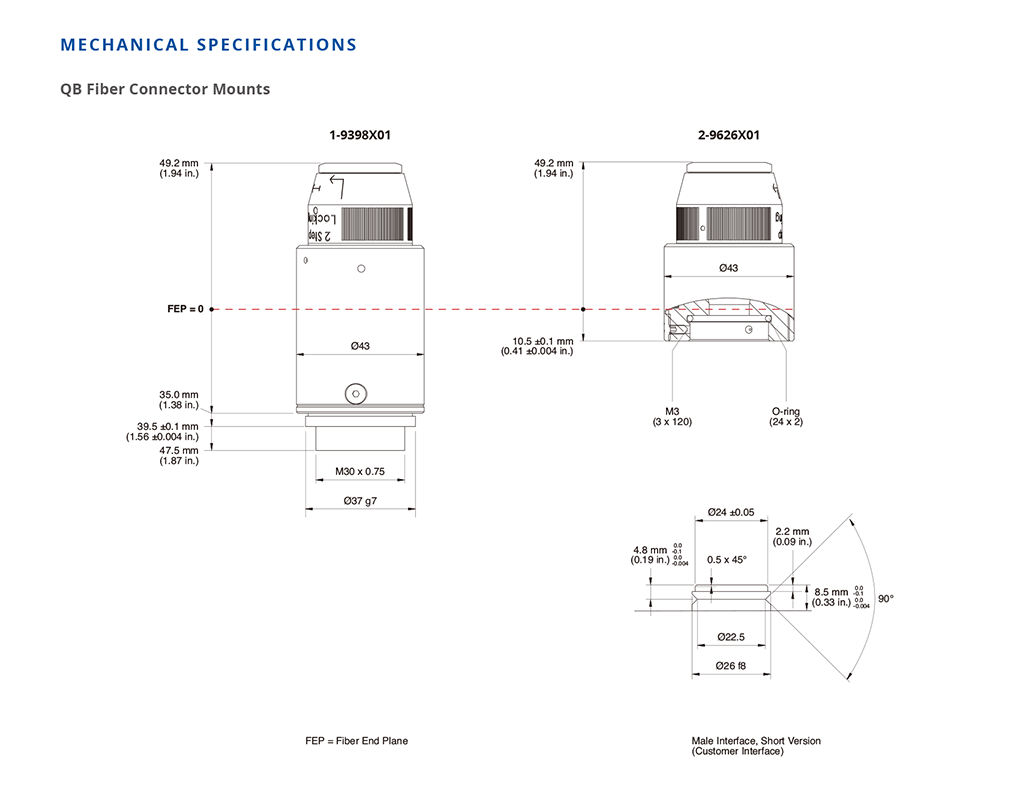

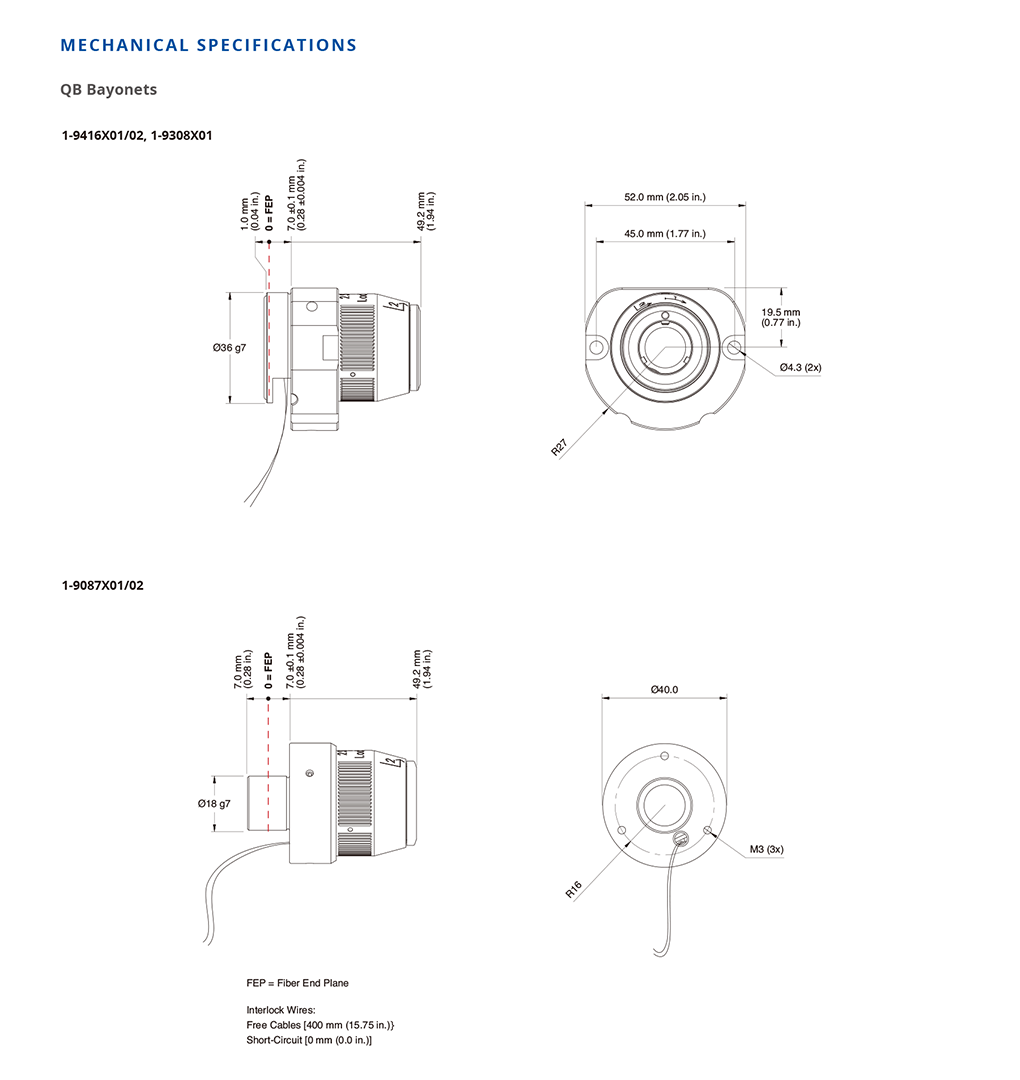

図面
