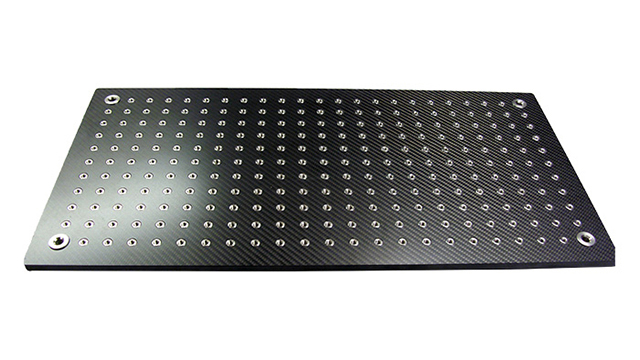

CFRP製ブレッドボード
SL シリーズ ［スリムライン]
Slim Line ブレッドボードは最小の厚みで高い剛性を実現します。ブレッドボードは CFRP のボードのみで構成されます。
オプションとして CFRP ボード間にダンピング材を貼り合わせることもできます。この SL バージョンは通常、大きな光学テーブルやブレッドボード上で補助的に使われます。
仕様
| Dimension | Typical breadboard sizes, maximum size 2000 x 2500 mm |
|---|---|
| Thickness | Typical thickness ranges from 5 to 25 mm |
| Flatness | Flatness of entire mounting surface SL- Version ≤ 0.05 mm , SLI- Version ≤ 0.2 mm |
| Mounting Grid | Typical mounting grid: 25×25, 50×50 mm or customized |
| Mounting Holes | Metric or imperial threads, inserts made from stainless steel, Aluminium, Titanium or INVAR |
| Damping | Optimized damping |
| Thermal Expansion | Lateral directions CTEx,y = 2.5 · 10 E-6 [mm/mm·K] @ 273 K for plane plate |
| Stiffness | Nominal stiffness |
| Weight | Area weight approximately 22 kg/m² (25mm grid) |
| Design | – Plates are designed typically to meet quasi-isotropic behaviour or according to structural/thermal requirements – Plate structure with optional damping foil in-between |
| Top Side | Single inserts according mounting grid, with first inserts 25 mm from edges |
| Bottom Side | Single inserts with through hole at corners, 25 mm from edges or customized |
| Sidewalls | None |
| Vacuum | Suitable |
| Cleanroom | Suitable |
