再循環ループシステム（AO変調器システム）
長距離ファイバー伝送のシミュレーションとテストのために、Brimrose社はファイバー式AO変調器システムを開発しました。

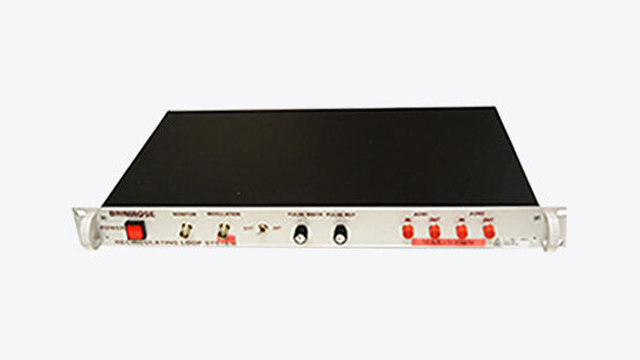

再循環ループシステムは、2台のファイバー付きAO変調器 / スイッチとそれに対応するRF ドライバで構成されます。 1台目の AO変調器 / スイッチはローディング時間を定めるためループ外に置かれ、2台目の AOM は再循環の時間またはパルス伝達の距離（これは長距離ファイバーラインの長さに直接対応）を定めるためループ内に配置されます。
通常の音響光学デバイスでは音響波搬送周波数によって透過光の周波数シフトを発生させてしまうため、Brimrose社の再循環ループシステムは no-shift の AOデバイスをループ内で使用し、光の周波数を複数回のループ後も一定の値を保ちます。 no-shift の AOデバイスは試験を複雑化せず、システムの性能を低下させもしません。
特長
- 低挿入損失
- ラックマウント
- 周波数シフトなし
アプリケーション
- 長距離ファイバー伝送のシミュレーションとテスト
仕様例
Brimrose社製品はすべてカスタム設計のため、型番 / 仕様はあくまで一例です。 デバイスに必要とされる仕様を必ず弊社にお伝えください。
AMM-100-8-70-C-RLS(nfs)-RM
| Model # | AMM-100-4-140-1550-2FP/nfs | AMM-100-8-70-1550-2FP |
|---|---|---|
| Max. Input Optical Power (mW) | 300 | 300 |
| Polarization Dependent Loss (dB) | 0.2 | 0.2 |
| Extinction Ratio (dB) * | > 50 | > 50 |
| Input Impedance (ohms) | 50 | 50 |
| Case Type | 2-Port Fiber-coupled | 2-Port Fiber-coupled |
| Type of Fiber | 9µm Core, 125µm Cladding Single-Mode |
9µm Core, 125µm Cladding Single-Mode |
| Fiber Connector Type | FC/SC/LC | FC/SC/LC |
| Polishing of the Fiber End | PC/SPC/UPC/APC | PC/SPC/UPC/APC |
| Fiber Jacket Type | 900µm / 3mm | 900µm / 3mm |
| Back Reflection (dB) ** | 40 / 50 | 40 / 50 |
| Total Insertion Loss (dB) *** | ～5.6 | 2.5 - 3.0 |
Brimrose offers 2-Port Fiber-coupled AO Modulators (transmitter switch is used for outside the loop) and 2-Port Fiber-coupled AO Modulators (no frequency shift switch is used for inside the loop).
* The RF driver must match this extinction ratio.
** Back reflection at FC connector is not included.
*** This spec includes: coupling losses, optical transmission through the crystal and diffraction efficiency losses. FC connector losses are not included.
