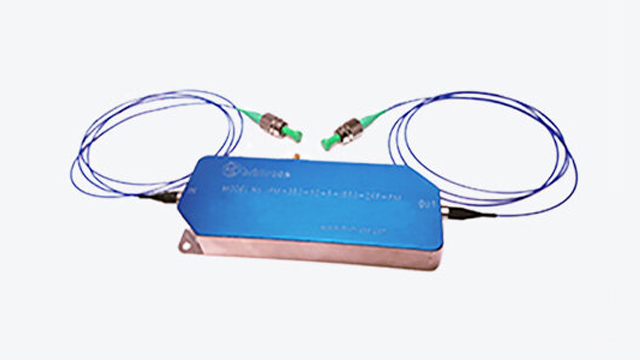

ダイナミックチューナブルバンドパスフィルター
ダイナミックチューナブルバンドパスフィルターは、100～200nm の範囲から狭帯域の中心波長を選択します。
約 1.5nm の高いスペクトル分解能で、シングルまたは複数波長の選択を行います。
RF の周波数と出力を変えることで回折光の波長と強度を素早く精確に調整することができます。 ファイバーのポート数は、2ポート（入力×1、1次光出力×1）か 3ポート（入力×1、1次光出力×1、0次光出力×1）を選択できます。
ファイバーはシングルモード、偏波保持ファイバー、マルチモードファイバーを指定してください。 ファイバーピグテイルの長さ（標準 1m）、ケーブル被覆（φ0.9mm ケーブル、φ3mm PVC ルースチューブ 他）、ファイバーコネクター（FC/PC、FC/APC、SC/PC 他）についても指定してください。
特長
- 低挿入損失
- 低パワー消費
- ハーメチックシール済
- 良好な温度安定性と信頼性
アプリケーション
- Dense WDM 透過システム
- その他、広波長帯域から中心波長をチューニングする実験や測定システム
仕様例
Brimrose社製品はすべてカスタム設計のため、型番 / 仕様はあくまで一例です。 デバイスに必要とされる仕様を必ず弊社にお伝えください。
| Model # | Wavelength Range (nm) |
Spectral Resolution (nm) |
RF Frequency (MHz) |
Insertion Loss (dB) |
|---|---|---|---|---|
| TEAF-0.40-0.60-2FP | 400-600 | 1-5 | 59-100 | 3-5 |
| TEAF-0.45-0.7-S-2FP | 450-700 | 3-9 | 100-180 | 3-5 |
| TEAF-0.9-1.2-UH-2FP | 900-1200 | 1 | 130-160 | 4-5 |
| TEAF-1.2-1.7-UH/EH-2FP | 1200-1700 | 1.0-2.5 | 80-120 | ～5 |
| TEAF-1.5-1.65-UH/EH-2FP | 1500-1650 | 1.5-2.5 | 80-100 | ～5 |
| TEAF-1.1-2.1-S-2FP | 1100-2100 | 4.0-15.0 | 50-100 | 5-7 |
