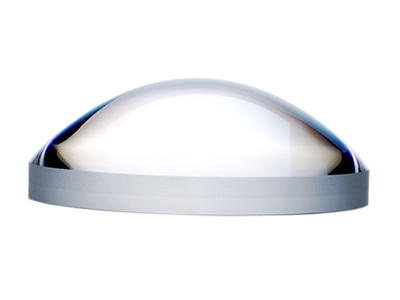

超高精度 非球面レンズ
Φ50 | f80 | 合成石英 |
AFL50-80-U-x-285
超高精度（Ultra）標準レンズシリーズ：
表面形状誤差（RMSi）≦ 0.3 µm、波面収差（RMS）≦ 140 nm、CNC の研磨・研削による合成石英製の非球面レンズ。
UV レーザや高出力レーザ（> 1 kW cw）の用途に。
-
※従来からアスフェリコン社が販売している精度レベルです。
AR（反射防止）コーティング
- コート A：400 ～ 600 nm
- コート B：600 ～ 1050 nm
- コート C：1000 ～ 1600 nm
- コート X：240 ～ 380 nm
- コート Y：320 ～ 450 nm
- コート K：355 nm
- コート L：532 nm
- コート M：1064 nm
価格（税別）
| AFL50-80-U-U-285（ARコートなし） | ¥164,000 |
|---|---|
| AFL50-80-U-A/B/C/X/K/L/M-285（ARコート付き） | ¥181,700 |
-
※表示価格に消費税は含まれておりません。
-
※別途輸入手数料 15,000円（税別）をご請求します。
-
※為替の変動により販売価格は予告なく変更する場合がございます。
技術データ
| 材料 | 合成石英 |
|---|---|
| 直径 [mm] | 50.0 |
| 焦点距離 [mm] | 80.0 |
| NA | 0.29 |
| f / d | 1.6 |
| 作動距離 WD [mm] | 70.6 |
| 設計波長 [nm] | 285 |
| 形状誤差 RMSi [nm] | 300 |
| 波面収差 RMS [nm] | ≦ 140 |
| エッジ厚さ Te [mm] | 5.7 |
| 中心厚さTc [mm] | 14.0 |
| 有効径 CA (col) [mm] | 45.0 |
| 有効径 CA (foc) [mm] | 42.1 |
| 表面の不完全性 [Scratch / Dig] | 20 - 20 |
| レーザ損傷閾値 | 12 J/cm², 100 Hz, 6 ns, 532 nm |
| RoHS 準拠 | yes |
-
※上記の仕様は予告なく変更される場合があります。
