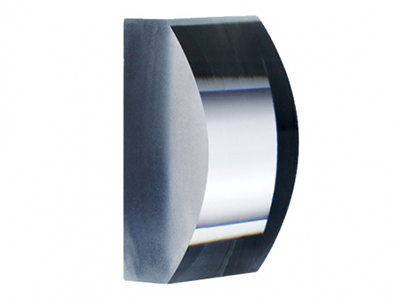

高精度 非球面シリンドリカル
12.5x12.5mm | f10 |
CHL12-10-P-x-780
表面形状誤差（RMSi ≦0.5 µm）の高性能な非球面シリンドリカルレンズ。
CNC 研削・研磨による非球面形状の製作精度は、レーザ用途に適しています。
AR（反射防止）コーティング
- コート A： 400 ～ 600nm
- コート B： 600 ～ 1050nm
- コート C：1000 ～ 1600nm
価格（税別）
| CHL12-10-P-U-780（ARコートなし） | ¥66,600 |
|---|---|
| CHL12-10-P-A/B/C-780（ARコート付） | ¥75,900 |
-
※表示価格に消費税は含まれておりません。
-
※別途輸入手数料 15,000円（税別）をご請求します。
-
※為替の変動により販売価格は予告なく変更する場合がございます。
技術データ
| 材料 | S-LAH64 |
|---|---|
| 寸法 [mm] | 12.5 x 12.5 |
| 焦点距離 [mm] | 10 |
| NA | 0.55 |
| f / d | 0.8 |
| 作動距離 WD [mm] | 7.2 |
| 設計波長 [nm] | 780 |
| 形状誤差 RMSi [mm] | 500 |
| 中心厚さ Tc [mm] | 5 |
| 有効径 CA (col) [mm] | 11.25 x 11.25 |
| 有効径 CA (foc) [mm] | 11.25 x 9.4 |
| 表面の不完全性 [Scratch / Dig] | 60 - 40 |
| レーザ損傷閾値 | 12 J/cm², 100 Hz, 6 ns, 532 nm |
| RoHS 準拠 | yes |
-
※上記の仕様は予告なく変更される場合があります。
