高速・温度安定化 InGaAs SWIRカメラ
C-RED 2 Lite
高速撮像と温度安定性を両立したInGaAs SWIRカメラ
C-RED 2 Liteは、0.9～1.7 µmの短波赤外（SWIR）領域に感度を持つ、高速InGaAsカメラです。640 × 512画素、15 µm画素ピッチのセンサーを搭載し、フルフレームで最大600 fpsの画像取得に対応します。
熱電冷却素子（TEC）によるセンサー温度安定化機能を備え、環境温度の変動が撮像性能に与える影響を抑えます。読み出しノイズは代表値28 e⁻。高速で変化する現象の観察から、安定性が求められる連続測定まで幅広く活用できます。
5 µs未満の短時間露光に対応する電子シャッターを搭載し、十分な光量が得られる条件では、高速に動く対象のブレを抑えて撮像できます。レーザービームの形状・強度分布の評価、非破壊検査、ハイパースペクトルイメージング、製造プロセスのモニタリングなどに適しています。
コンパクトな筐体で装置への組み込みにも対応。データ転送インターフェースはUSB 3またはCamera Linkから選択でき、設置環境に合わせてヒートシンクや水冷プレートなどの放熱・冷却オプションを利用できます。
-
※※読み出しノイズは、高ゲイン、露光時間50 µs、フルフレーム600 fpsでの代表値です。撮像性能は動作条件によって異なります。
主な機能
- フルフレーム時 最大 600 FPS
- <30e - 読み出しノイズ
- センサー温度安定化
- 93dBのリニア・ダイナミックレンジとtrue 16bitイメージ
その他の機能
- 640 × 512画素、15 µm画素ピッチのInGaAsセンサー
- TECによるセンサー温度安定化
- 波長 0.9～1.7 µm、70% QE
- 電子シャッター <5 µs
- 不均一性補正
- クロッピングによるフレームレート高速化
- USB3.1Gen.1 または CameraLink™
- 対応可能なレンズマウント Cマウント、CSマウント、Tマウント
- サイズ：長さ 78.1 mm x 幅 65 mm x 高さ 65 mm
- 重量：0.46 Kg、電源：20 W
- オプション：クーリングプレート
活用が期待される分野
産業用途
- 非破壊検査
- 品質・生産管理
- 廃棄物選別
- 溶接モニタリング
- 金属積層造形
- ビームプロファイリング
科学・天文用途
-
ハイパースペクトル および
マルチスペクトル画像処理 - マイクロスコープ
- 自由空間光学系
監視・観察用途
- サーモグラフィー
- 無人航空機（UAV）
- 海上監視
- セキュリティ / ナイトビジョン
基本仕様
| FEATURES*1｜特長 | Result｜結果 | Unit｜単位 |
|---|---|---|
| Maximum speed Full Frame｜読み出し速度（フルフレーム時） | 600 | FPS |
| Readout Noise at high gain, Tint @50µs, 600 FPS Full Frame at 5°C｜ 読み出しノイズ（Highゲイン、露光時間 50 µs、600 FPS、フルフレーム、5℃時） |
30 | e- |
| Quantization｜デジタル出力 | 14 | bit |

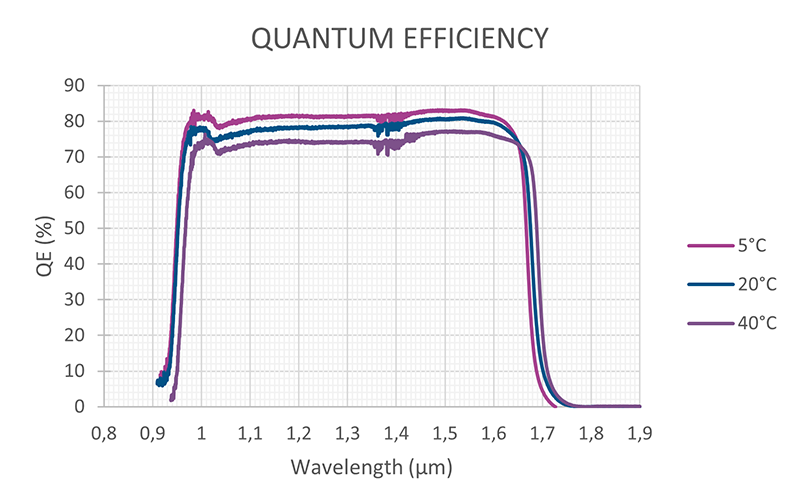

| Flat Quantum Efficiency 1.0 to 1.65 µm｜量子効率（1.0～1.65 µm間） | > 70 | % |
| Operability due to signal response / pixels with signal ± 0.3* median at 35°C ｜ 欠陥のない画素の割合（35°C） |
99.8 | % |
| Operating Temperature (case)｜動作温度（本体） | -40～+60 | ℃ |
| Cooling Temperature (various options available)｜冷却温度（オプション利用時） | -40～+60 | ℃ |
| ΔT° between case and sensor｜本体とセンサーの許容温度差 | 25 | ℃ |
| Image Full well capacity at low gain, 600 fps｜飽和電荷量（Lowゲイン、600 FPS時） | 1.4 | Me- |
| Image Full well capacity at low gain, 600 fps｜飽和電荷量（Medゲイン時、600 FPS時） | 115 | Ke- |
| Image Full well capacity at low gain, 600 fps｜飽和電荷量（Highゲイン時、600 FPS時） | 34 | Ke- |
| Maximum speed in 32 x 4 (min) pixels｜読み出し速度（32×4画素） | 32066 | FPS |
| Maximum speed in 320 x 256 pixels｜読み出し速度（320×256画素） | 1779 | FPS |
-
*1Typical values｜代表値
| ADDITIONAL FEATURES｜その他機能 |
|---|
| インターフェース：USB 3.1 Gen 1 または CameraLink® |
| レンズマウント：Cマウント、CSマウント |
| LVTTL同期（最大 5 V） |
| HDR：93 dB、16 bits |
| インダストリアルデザイン：TECクーラー搭載、冷却ファン非搭載 |
| 別売：最適なパフォーマンスを実現するクーリングプレートによる液冷オプション有 |
| ソフトウェア GUI：First Light Vision SDK：C、C++、C#、Python、MatLab (LabVIEW / µManager / Halcon) |
